ГОСТ Р 52646-2006 — высокопрочные шайбы к высокопрочным болтам для металлических конструкций. Шайбы ГОСТ 52646 Используются при проведении строительно-монтажных работ, строительстве мостов, опор различных конструкций совместно с болтами ГОСТ Р 52644-2006 и гайками ГОСТ Р 52645-2006. Также могут использоваться при проведении сборочных работ в машиностроении, судостроении, станкостроении.

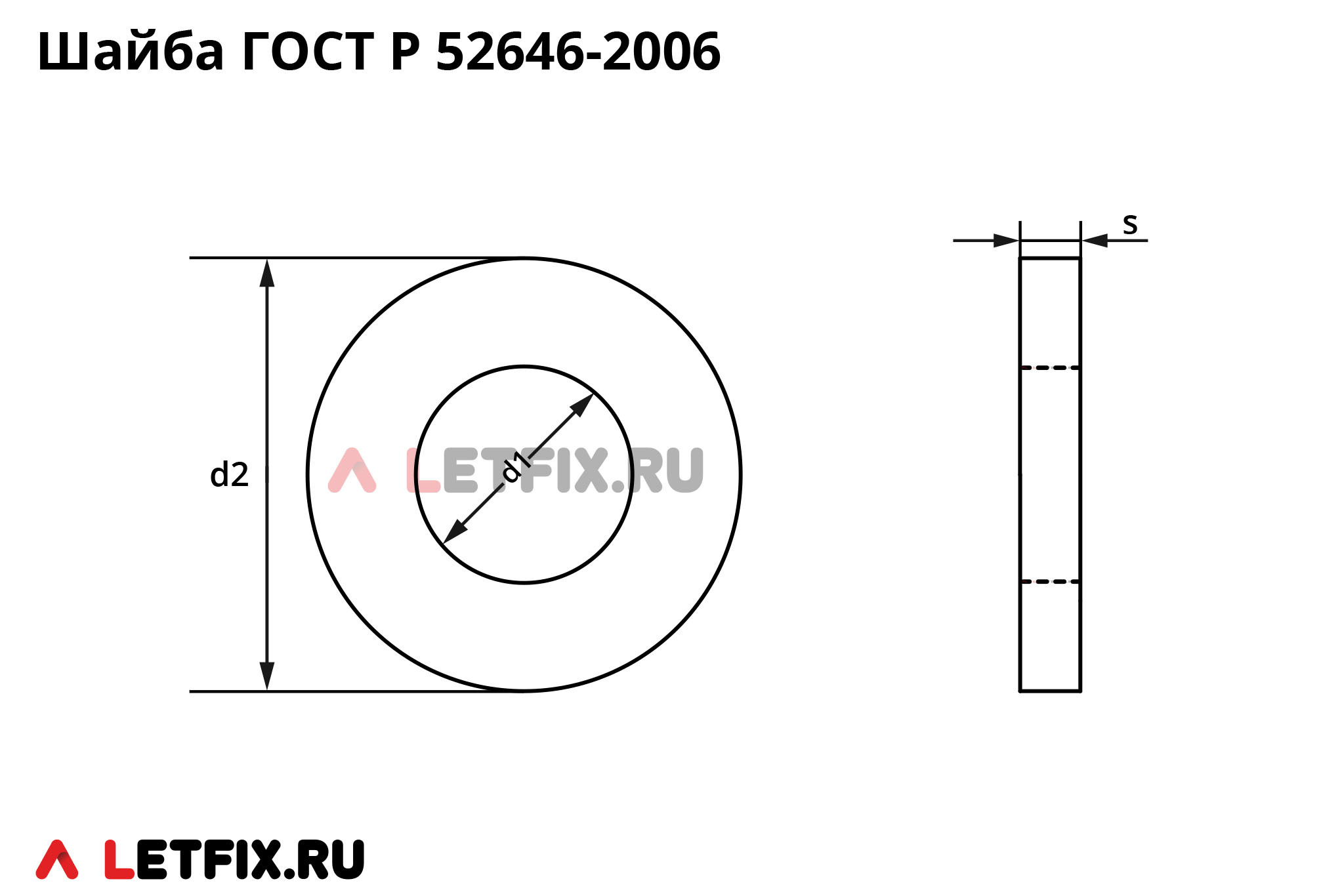

Стандарт на шайбы ГОСТ 52646 регламентирует шайбы для резьбы болтов от М16 до М48 включительно.
| Для резьбы | d1, внутренний диаметр, в мм | d2, наружный диаметр, в мм | s, толщина шайбы, в мм | |||
|---|---|---|---|---|---|---|
| мин. | макс. | мин. | макс. | мин. | макс. | |
| М16 | 18 | 18,43 | 32,4 | 34 | 3,1 | 4,6 |
| М18* | 20 | 20,43 | 37,9 | 38 | 3,1 | 4,6 |
| М20 | 22 | 22,52 | 40,4 | 42 | 3,1 | 4,6 |
| М22* | 24 | 24,52 | 42,4 | 44 | 3,4 | 4,6 |
| М24 | 26 | 26,52 | 48,4 | 50 | 3,4 | 4,6 |
| М27* | 30 | 30,52 | 54,1 | 56 | 3,4 | 4,6 |
| М30 | 33 | 33,62 | 58,1 | 60 | 3,4 | 4,6 |
| М36 | 39 | 39,62 | 70,1 | 72 | 3,4 | 4,6 |
| М42 | 46 | 46,62 | 82,1 | 84 | 3,4 | 4,6 |
| М48 | 52 | 52,62 | 94,1 | 96 | 3,4 | 4,6 |
* — размер применять не рекомендуется.
Материалы и покрытие шайб ГОСТ Р 52646-2006
Шайбы ГОСТ Р 52646 к всокопрочным болтам ГОСТ Р 52644 класса прочности 10.9 и 12.9 производятся из углеродистой стали марок: 35 и 40 по ГОСТ 1050, и Ст5сп2, Ст5пс2 и Ст5Гпс2. Независимо от марки стали высокопрочные шайбы 52646 имеют твёрдость по Роквеллу (HRC) от 35 до 45.
Покрытие шайб ГОСТ Р 52646
Шайбы высокой прочности ГОСТ Р 52646-2006 могут иметь термодиффузионное цинковое, горячеоцинкованное или цинк-ламельное покрытие, а также могут поставляться без покрытия.
Обозначение шайбГОСТ Р 52646 с термодиффузионным цинковым покрытием
Шайбы ГОСТ Р 52646-2006 ТДЦ (с термодиффузионным цинковым покрытием), поставляемые нами, обозначены в наименовании в соответствии с классификацией ГОСТ Р 9.316-2006:
| Обозначение LETFIX.RU | Класс покрытия по ГОСТ Р 9.316-2006 | Толщина покрытия, в мкм |
|---|---|---|
| ТДЦ | 1 | От 6 до 9 включительно |
| ТДЦ-2 | 2 | От 10 до 15 включительно |
| ТДЦ-3 | 3 | От 16 до 20 включительно |
| ТДЦ-4 | 4 | От 21 до 30 включительно |
| ТДЦ-5 | 5 | От 40 до 50 включительно |
Аналоги шайб ГОСТ Р 52645-2006 в стандартах DIN, ISO и EN
Аналоги шайб ГОСТ Р 52646-2006 в стандартах DIN:
— DIN 6916. Стандарт на шайбы DIN 6916 является немецким аналогом шайб ГОСТ Р 52646-2006. Он регламентирует высокопрочные шайбы для высокопрочных болтов размерами резьбы от М12 до М36. Российский стандарт регламентирует гайки от М16 до М48 включительно.
Примечание по соответствию: для всех вышеперечисленных стандартов шайбы ГОСТ Р 52646-2006 отличаются размерами и толщиной. Также шайбы 52646 применяются только в комплекте с болтами ГОСТ Р 52644 и гайками ГОСТ Р 52645, что соответствует аналогичным полным комплектам крепежа по системам ISO 7411, DIN 6914 и EN 14399 (болт-гайка-шайба). При подборе аналогов или замене в проектах необходимо учитывать полный набор компонентов соединения.
