ГОСТ 13466-77 — уменьшенные стопорные шайбы с носком
ГОСТ 13466-77 — уменьшенная стопорная шайба с носком для стопорения болтов с шестигранными головками и шестигранных гаек. Считается уменьшенной по сравнению с шайбами ГОСТ 13465-77.
Стандарт ГОСТ 13466-77 регламентирует уменьшенные стопорные шайбы с носком для болтов и гаек с размерами резьбы от М6 до М24 включительно.

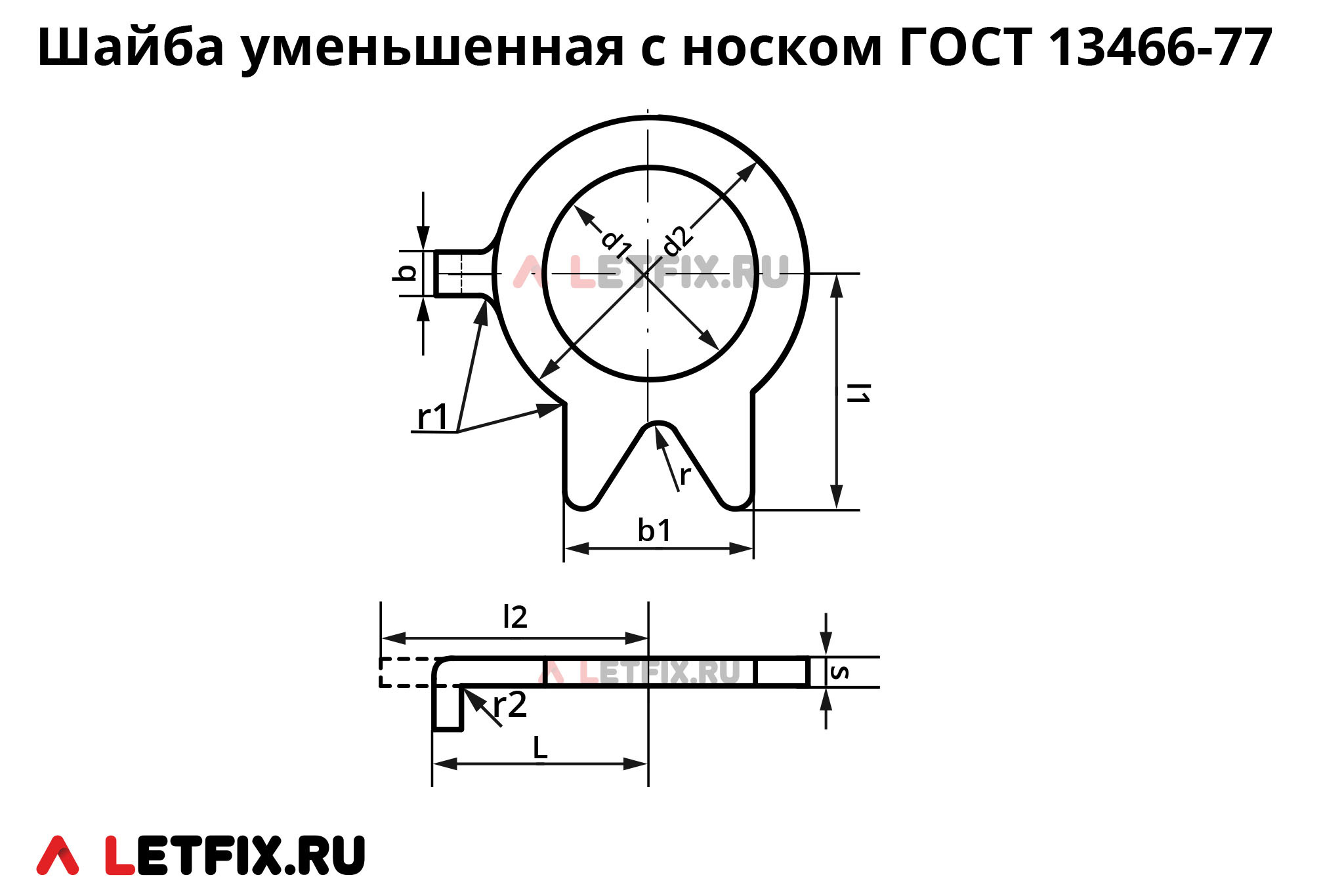

| Для резьбы | d1, | d2, в мм | b, | b1, в мм | L, в мм | l1, в мм | l2, в мм | s, в мм | r, в мм | r1, в мм | A*, в мм ±IT15/2 | d3*, в мм H14 | h*, в мм +IT15 |
| М6 | 6,4 | 10 | 3,4 | 7,5 | 7,5 | 9 | 11,5 | 0,8 | 0,5 | 1 | 7,3 | 4 | 6 |
| М8 | 8,4 | 12 | 3,4 | 9 | 8,5 | 11 | 12,5 | 1 | 0,5 | 1,6 | 8,1 | 4 | 6 |
| М10 | 10,5 | 14 | 4,4 | 10 | 10 | 13 | 14 | 1 | 1 | 1,6 | 9,6 | 5 | 6 |
| М12 | 13 | 17 | 4,4 | 11 | 12 | 15 | 16 | 1 | 1 | 1,6 | 11,5 | 5 | 6 |
| М14 | 15 | 19 | 4,4 | 12 | 12 | 17 | 16 | 1,2 | 1,2 | 1,6 | 11,5 | 5 | 6 |
| М16 | 17 | 22 | 5,4 | 13 | 15 | 18 | 20 | 1,2 | 1,2 | 1,6 | 14,5 | 6 | 8 |
| М18 | 19 | 24 | 6 | 14 | 18 | 20 | 24 | 1,2 | 1,2 | 1,6 | 17,5 | 7 | 8 |
| М20 | 21 | 27 | 6 | 16 | 18 | 22 | 24 | 1,2 | 1,6 | 1,6 | 17,5 | 7 | 8 |
| М22 | 23 | 30 | 7 | 18 | 20 | 24 | 26 | 1,2 | 1,6 | 1,6 | 19,5 | 8 | 8 |
| М24 | 25 | 32 | 7 | 19 | 20 | 25 | 26 | 1,2 | 1,6 | 1,6 | 19,5 | 8 | 8 |

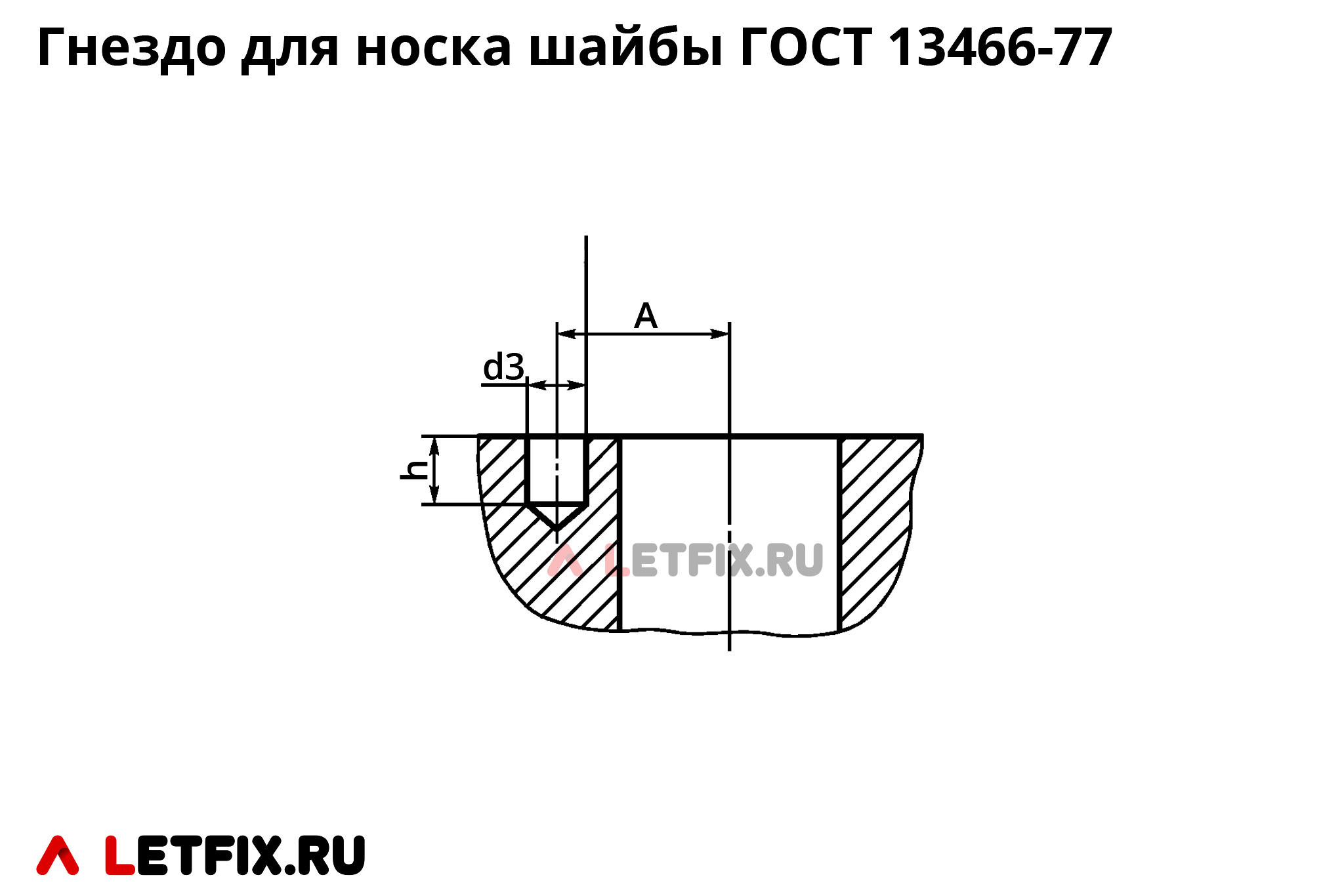

* — установочные параметры для гнезда (отверстия) для носка (на второй схеме).
Материалы и покрытие шайб ГОСТ 13466
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Умнеьшенные стопорные шайбы ГОСТ 13466 77 с носком из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги шайб ГОСТ 13466-77 в стандартах DIN, ГОСТ и ISO
Аналоги стопорной шайбы ГОСТ 13466 в стандартах ГОСТ:
— ГОСТ 13465-77. Шайбы, аналогичные ГОСТ 13466-77, но больших размеров, по стандарту ГОСТ 13465 также имеют носок, но имеют большие габариты, нежели шайбы 13466-70. Стандарт ГОСТ 13465 регламентирует размеры шайб для размеров резьбы от М3 до М48 включительно.
