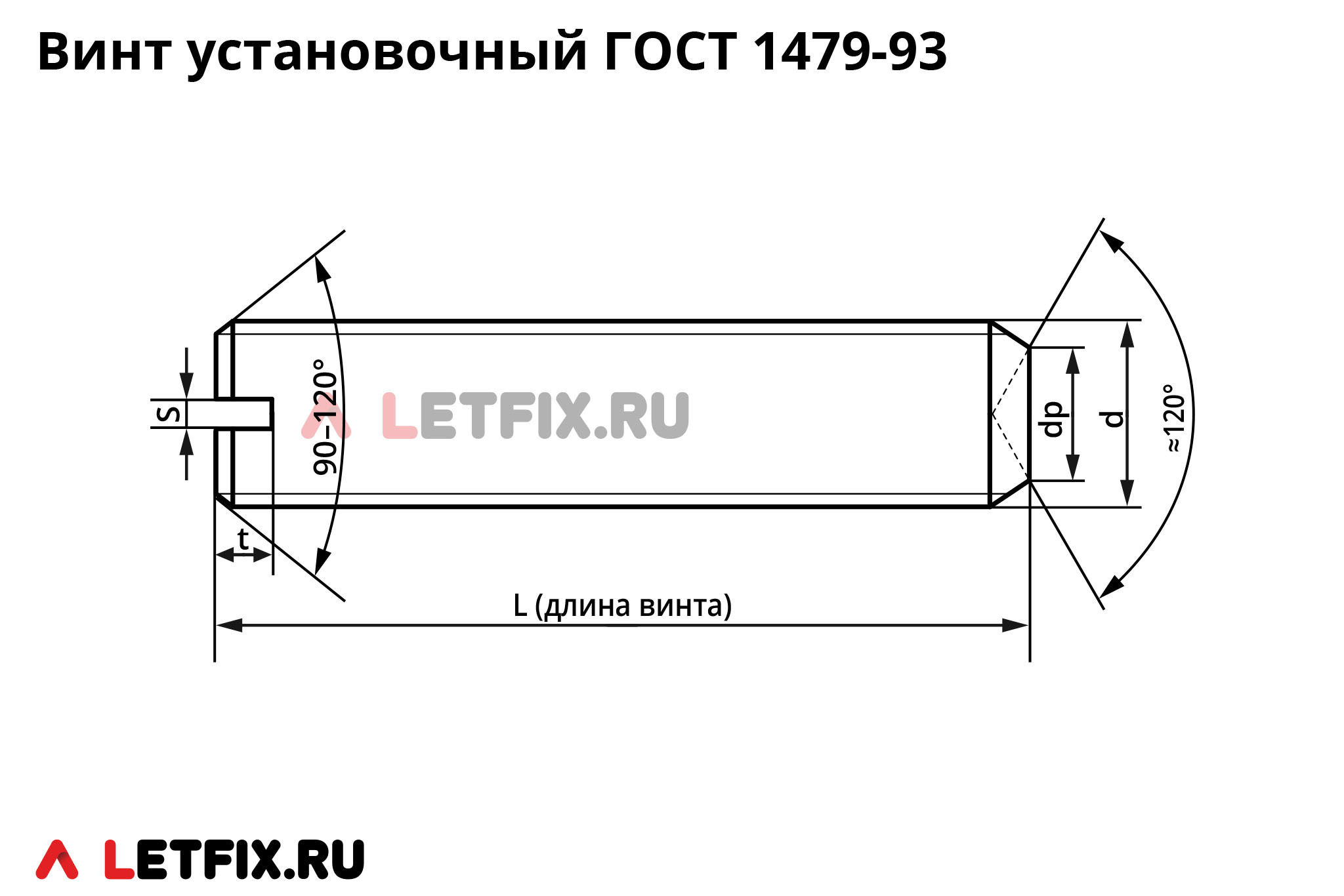

ГОСТ 1479-93 — винт установочный с засверленным концом и прямым шлицем
ГОСТ 1479-93 — установочный винт с засверленным концом и прямым шлицем. Пприменяется при проведении сборочных работ.
Стандарт ГОСТ 1479 для установочных винтов с цапфой регламентирует изделия класса точности А и В с размерами резьбы от М1,6 до М12 включительно.
| Размер резьбы | Шаг резьбы | dp, диаметр конца, мм | S, номин. размер ключа** | t мин., мм | |
|---|---|---|---|---|---|
| мин. | макс. | ||||
| М1,6 | 0,35 | 0,55 | 0,8 | 0,25 | 0,56 |
| М2 | 0,4 | 0,75 | 1 | 0,25 | 0,64 |
| М2,5 | 0,45 | 0,95 | 1,2 | 0,4 | 0,72 |
| М3 | 0,5 | 1,15 | 1,4 | 0,4 | 0,8 |
| М3,5* | 0,6 | 1,45 | 1,7 | 0,5 | 0,96 |
| М4 | 0,7 | 1,75 | 2 | 0,6 | 1,12 |
| М5 | 0,8 | 2,25 | 2,5 | 0,8 | 1,28 |
| М6 | 1 | 2,75 | 3 | 1 | 1,6 |
| М8 | 1,25 | 4,7 | 5 | 1,2 | 2 |
| М10 | 1,5 | 5,7 | 6 | 1,6 | 2,4 |
| М12 | 1,75 | 7,7 | 8 | 2 | 2,8 |
* — размер применять не рекомендуется
Материалы и покрытие винтов ГОСТ 1479-93
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Винты ГОСТ 1479 с засверленным концом из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов ГОСТ 1479-93 в стандартах DIN и ISO
Аналоги установочного винта ГОСТ 1479-93 в стандартах ГОСТ:
— DIN 438. Отечественные винты ГОСТ 1479-93 класса точности А — точный аналог DIN 438. Отечественный стандарт допускает исполнение винтов класса точности B.
Аналоги винта ГОСТ 1479-93 в стандартах ИСО:
— ISO 7436. Стандарт полностью соответствует ГОСТ 1479-93, но стандарт ISO 7436 допускает винты класса точности А.
