ГОСТ Р 52645-2006 — гайка высокопрочная увеличенная для металлических конструкций
ГОСТ Р 52645-2006 — высокопрочные гайки увеличенного размера под ключ для металлических конструкций. Используются при проведении строительно-монтажных работ, строительстве мостов, опор различных конструкций. Также могут использоваться при проведении сборочных работ в машиностроении, судостроении, станкостроении.
Стандарт на гайки ГОСТ 52645 регламентирует шестигранные гайки с увеличенным размером под ключ для резьбы от М16 до М48 включительно с крупным (стандартным) шагом.

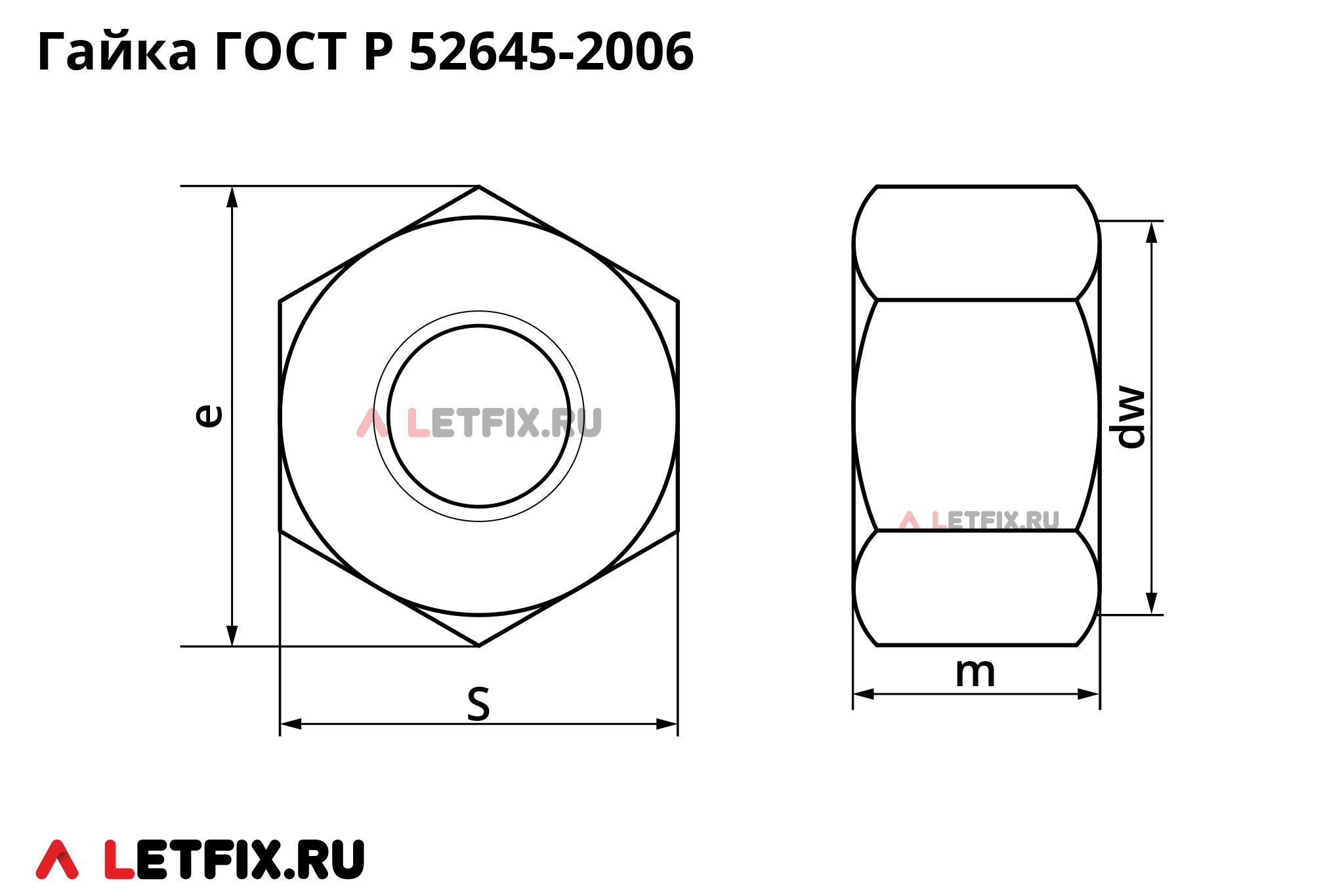

| Размер резьбы | Шаг резьбы | m, высота гайки, в мм | dw, в мм | e, мин. диаметр описанной окружности, в мм | S, ширина гайки (размер ключа), в мм | |||
|---|---|---|---|---|---|---|---|---|
| мин. | макс. | мин. | макс. | мин. | макс.* | |||
| М16 | 2 | 16,4 | 17,1 | 24,9 | 27 | 29,6 | 26,16 | 27 |
| М18** | 2,5 | 16,9 | 18 | 27 | 30 | 35 | 29 | 30 |
| М20 | 2,5 | 19,4 | 20,7 | 31,4 | 34 | 37,29 | 33 | 34 |
| М22** | 2,5 | 22,3 | 23,6 | 33,3 | 36 | 39,55 | 35 | 36 |
| М24 | 3 | 22,9 | 24,2 | 38,0 | 41 | 45,2 | 40 | 41 |
| М27** | 3 | 26,3 | 27,6 | 42,8 | 46 | 50,85 | 45 | 46 |
| М30 | 3,5 | 29,1 | 30,7 | 46,5 | 50 | 55,37 | 49 | 50 |
| М36 | 4 | 35,0 | 36,6 | 55,9 | 60 | 66,44 | 58,8 | 60 |
| М42 | 4,5 | 40,4 | 42 | 58,5 | 65 | 72,1 | 63,1 | 65 |
| М48 | 5 | 46,4 | 48 | 67,5 | 75 | 83,4 | 73,1 | 75 |
* — номинальный размер.
** — размер применять не рекомендуется.
Материалы и покрытие гаек ГОСТ Р 52645-2006
Высокопрочные гайки ГОСТ Р 52645 класса прочности 10 и 12 производятся из углеродистой или конструкционной легированной стали.
Покрытие гаек ГОСТ Р 52645

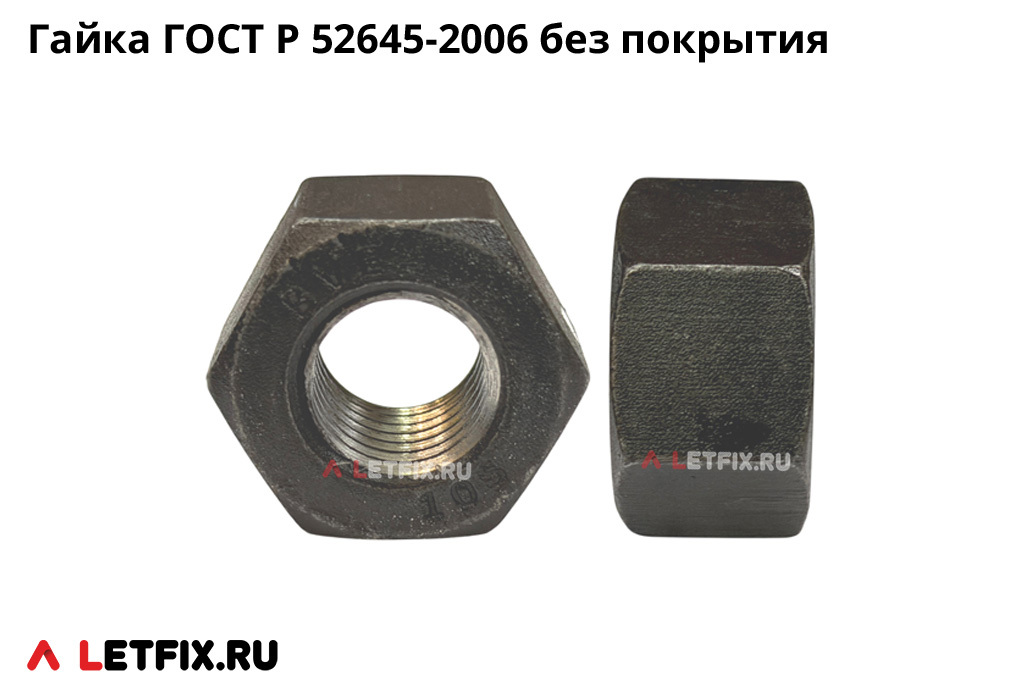

Гайки высокой прочности ГОСТ Р 52645-2006 могут иметь термодиффузионное цинковое, горячеоцинкованное или цинк-ламельное покрытие, а также могут поставляться без покрытия.
Обозначение гаек ГОСТ Р 52645 с термодиффузионным цинковым покрытием
Гайки ГОСТ Р 52645-2006 с термодиффузионным покрытием, поставляемые нами, обозначены в наименовании в соответствии с классификацией ГОСТ Р 9.316-2006:
| Обозначение LETFIX.RU | Класс покрытия по ГОСТ Р 9.316-2006 | Толщина покрытия, в мкм |
|---|---|---|
| ТДЦ | 1 | От 6 до 9 включительно |
| ТДЦ-2 | 2 | От 10 до 15 включительно |
| ТДЦ-3 | 3 | От 16 до 20 включительно |
| ТДЦ-4 | 4 | От 21 до 30 включительно |
| ТДЦ-5 | 5 | От 40 до 50 включительно |
Аналоги гаек ГОСТ Р 52645-2006 в стандартах DIN, ISO и EN
Аналоги гаек ГОСТ Р 52645-2006 в стандартах DIN:
— DIN 6915. Стандарт DIN 6915 является немецким аналогом гаек ГОСТ Р 52645-2006. Он регламентирует высокопрочные гайки увеличенного размера для металлических конструкций, класса прочности 10 с размерами резьбы от М12 до М36. Российский стандарт регламентирует гайки от М16 до М48 включительно.
Примечание по соответствию: для всех вышеперчисленных стандартов гайки ГОСТ Р 52645-2006 отличаются размерами головок и высотой. Также применяются только в комплекте с болтами ГОСТ Р 52644 и шайбами ГОСТ Р 52646, что соответствует полному комплекту крепежа по системе ISO 7411 / DIN 6914 / EN 14399 (болт-гайка-шайба). При подборе аналогов или замене в проектах необходимо учитывать полный набор компонентов соединения.
