ГОСТ Р ИСО 4766-2013 — винты установочные со шлицем и плоским концом
ГОСТ Р ИСО 4766-2013 — установочный винт со шлицем и плоским концом. Используется для сборочных работ в приборостроении, на электротехнических производствах, в машиностроении и других производственных отраслях.

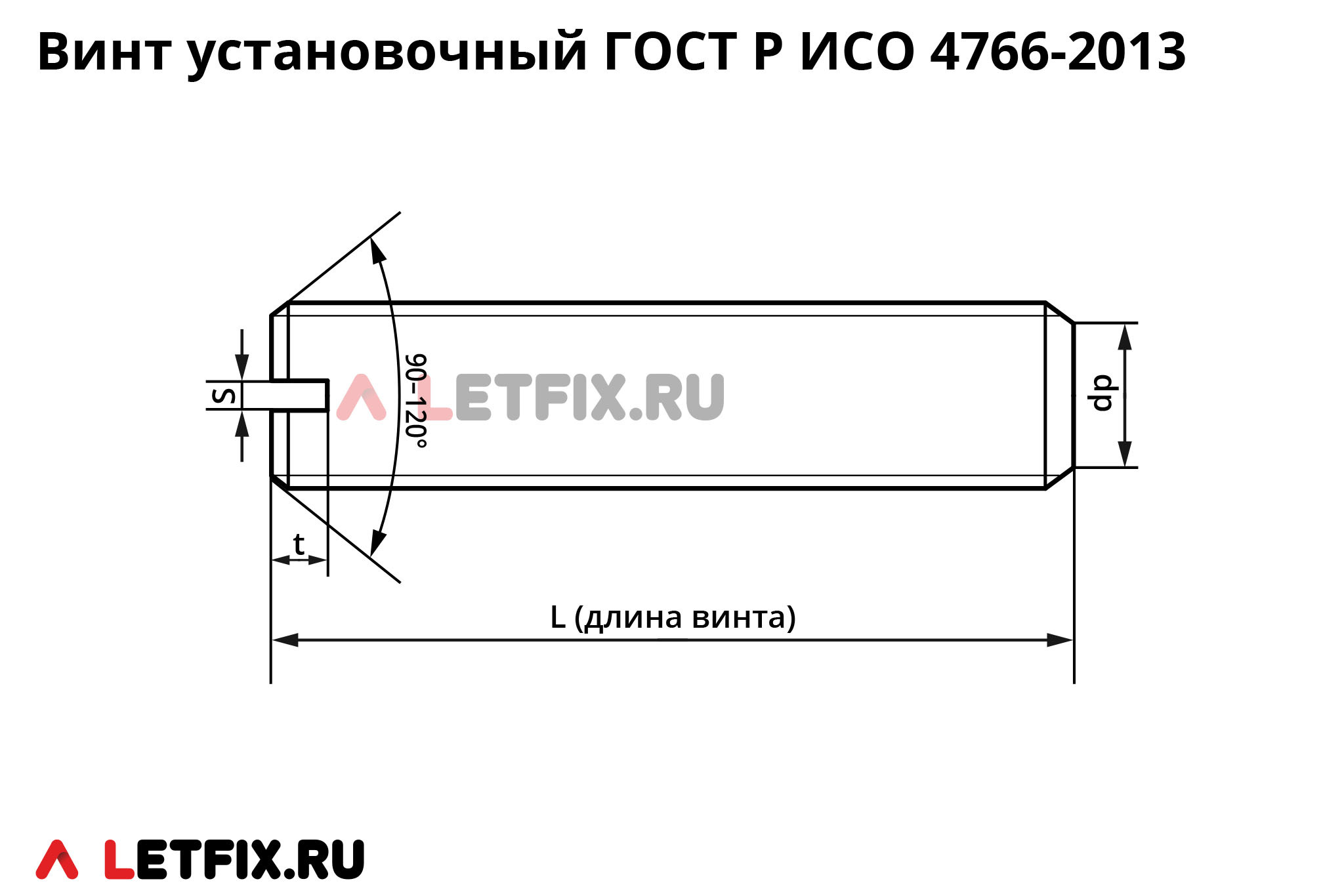

Стандарт ГОСТ Р ИСО 4766 2013 для установочных винтов с прямым шлицем и плоским концом регламентирует винты класса точности А с размерами резьбы от М1,2 до М12 включительно.
| Размер резьбы | Шаг резьбы | dp, диаметр конца, в мм | S, номин. размер ключа | t мин., в мм | |
|---|---|---|---|---|---|
| мин. | макс. | ||||
| М1,2 | 0,25 | 0,35 | 0,6 | 0,2 | 0,4 |
| М1,6 | 0,35 | 0,55 | 0,8 | 0,25 | 0,56 |
| М2 | 0,4 | 0,75 | 1 | 0,25 | 0,64 |
| М2,5 | 0,45 | 1,25 | 1,5 | 0,4 | 0,72 |
| М3 | 0,5 | 1,75 | 2 | 0,4 | 0,8 |
| М3,5* | 0,6 | 1,95 | 2,2 | 0,5 | 0,96 |
| М4 | 0,7 | 2,25 | 2,5 | 0,6 | 1,12 |
| М5 | 0,8 | 3,2 | 3,5 | 0,8 | 1,28 |
| М6 | 1 | 3,7 | 4 | 1 | 1,6 |
| М8 | 1,25 | 5,2 | 5,5 | 1,2 | 2 |
| М10 | 1,5 | 6,64 | 7 | 1,6 | 2,4 |
| М12 | 1,75 | 8,14 | 8,5 | 2 | 2,8 |
* — размер применять не рекомендуется
Материалы и покрытие винтов ГОСТ Р ИСО 4766-2013
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Винты установочные ГОСТ Р ИСО 4766, произведенные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов ГОСТ Р ИСО 4766 в стандартах ГОСТ, DIN, ISO
Аналоги установочного винта ГОСТ ISO 4766 в стандартах ГОСТ:
— ГОСТ 1477-93. Установочные винты ГОСТ 1477-93 класса точности А аналогичны винтам ГОСТ Р ИСО 4766, но стандарт ГОСТ 1477 допускает исполнение винтов класса точности B. Также в стандарте ГОСТ 1477 93 регламентируются винты с размером резьбы М1, которые отсутствуют стандарте ГОСТ ИСО 4766.
Аналоги винта ГОСТ Р ИСО 4766 в стандартах DIN:
— DIN 551. Стандарт ГОСТ Р ИСО 4766-2013 является аналогом стандарта DIN 551. DIN EN ISO 4766, который аналогичен отечественному стандарту, заместил стандарт DIN 551 в 1992-м году.
Аналоги винта ГОСТ Р ИСО 4766-2013 в стандартах ISO:
— ISO 4766. Винты ГОСТ Р ИСО 4766-2013 является точным аналогом винтов по стандарту ISO 4766.
