ГОСТ Р ИСО 8765-2013 – болт с шестигранной головкой и неполной мелкой резьбой
ГОСТ Р ИСО 8765-2013 – стандарт на болт с шестигранной головкой и мелкой неполной резьбой. Резьба нарезана не на всю длину: под головкой остаётся гладкий участок. Используется при проведении сборочных работ в машиностроении, строительстве и металлоконструкциях, а также в других промышленных производственных отраслях.
Стандарт ГОСТ Р ИСО 8765-2013 для болтов с шестигранной головкой и стержнем регламентирует изделия с мелким шагом резьбы от М8 до М64 включительно, классы точности A и B. Действует с 1 июля 2014 года и заменил ГОСТ Р 50790-95.
Тот же тип болта, что у DIN 960 и ISO 8765. С ISO 8765 размеры совпадают. У DIN 960 на М10, М12, М14 и М22 ключ 17 / 19 / 22 / 32 мм, здесь 16 / 18 / 21 / 34 мм.
В каталоге эти болты лежат в разделе болтов с шестигранной головкой и мелкой неполной резьбой. Ходовые размеры там – М12х1,25, М12х1,5 и М16х1,5.

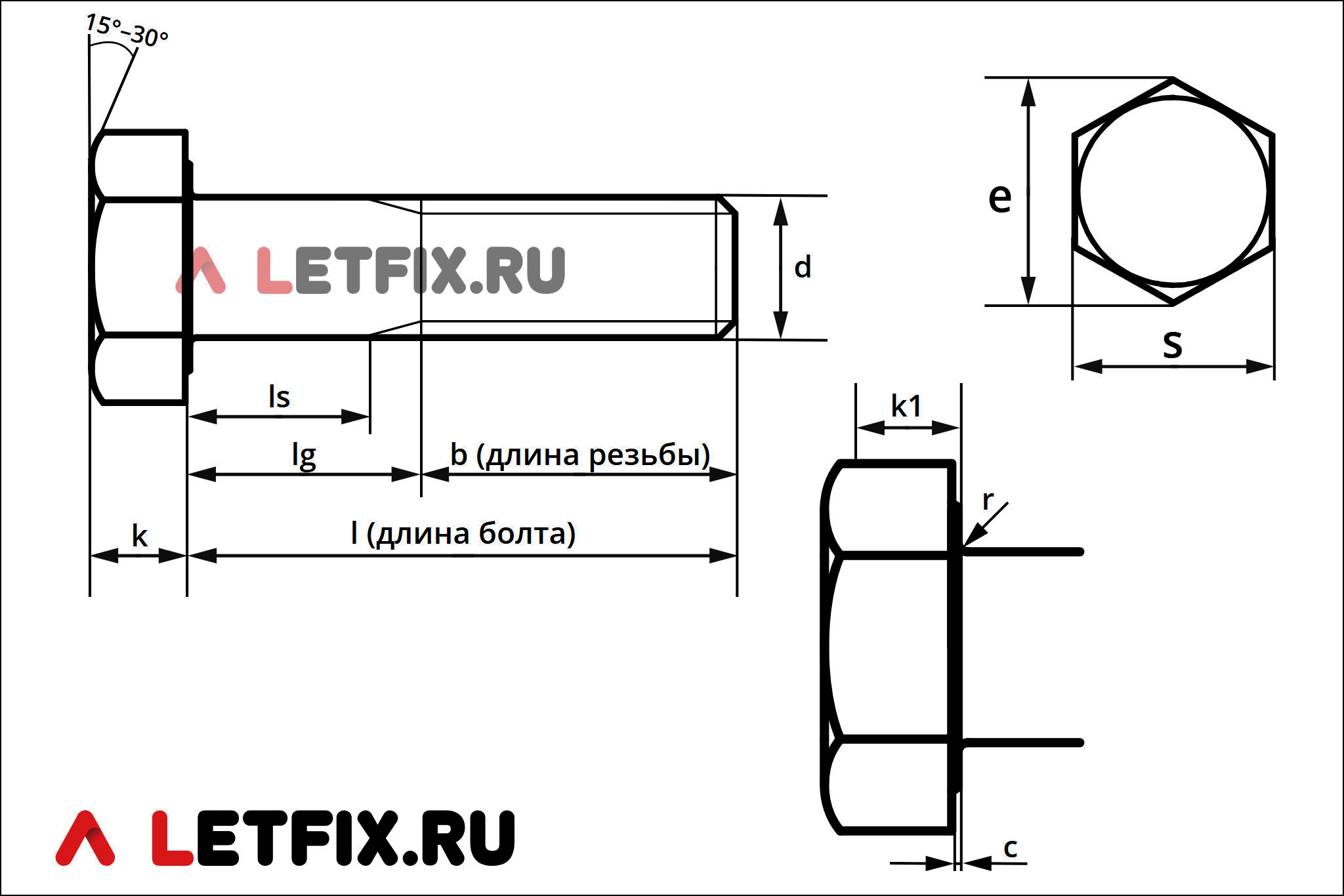

Таблица размеров болтов ГОСТ Р ИСО 8765-2013
| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | k, высота головки, в мм | k1 мин., высота захвата ключом, в мм | s, размер под ключ, в мм | e мин., диаметр описанной окружности, в мм | c, высота опорной шайбы, в мм | r мин., в мм | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| при l≤125 | при l>125 и ≤200 | при l>200 | мин. | макс. | |||||||
| М8х1 | 1 | 22 | 28 | 41 | 5,3 | 3,54 | 13 | 14,38 | 0,15 | 0,6 | 0,4 |
М10х1 М10х1,25 | 1 1,25 | 26 | 32 | 45 | 6,4 | 4,28 | 16 | 17,77 | 0,15 | 0,6 | 0,4 |
М12х1,25 М12х1,5 | 1,25 1,5 | 30 | 36 | 49 | 7,5 | 5,05 | 18 | 20,03 | 0,15 | 0,6 | 0,6 |
| М14х1,5* | 1,5 | 34 | 40 | 57 | 8,8 | 5,96 | 21 | 23,36 | 0,15 | 0,6 | 0,6 |
| М16х1,5 | 1,5 | 38 | 44 | 57 | 10 | 6,8 | 24 | 26,75 | 0,2 | 0,8 | 0,6 |
| М18х1,5* | 1,5 | 42 | 48 | 61 | 11,5 | 7,8 | 27 | 30,14 | 0,2 | 0,8 | 0,6 |
М20х1,5 М20х2 | 1,5 2 | 46 | 52 | 65 | 12,5 | 8,5 | 30 | 33,53 | 0,2 | 0,8 | 0,8 |
| М22х1,5* | 1,5 | 50 | 56 | 69 | 14 | 9,6 | 34 | 37,72 | 0,2 | 0,8 | 0,8 |
| М24х2 | 2 | 54 | 60 | 73 | 15 | 10,3 | 36 | 39,98 | 0,2 | 0,8 | 0,8 |
| М27х2* | 2 | 60 | 66 | 79 | 17 | 11,7 | 41 | 45,2 | 0,2 | 0,8 | 1 |
| М30х2 | 2 | 66 | 72 | 85 | 18,7 | 12,8 | 46 | 50,85 | 0,2 | 0,8 | 1 |
| М33х2* | 2 | – | 78 | 91 | 21 | 14,4 | 50 | 55,37 | 0,2 | 0,8 | 1 |
| М36х3 | 3 | – | 84 | 97 | 22,5 | 15,5 | 55 | 60,79 | 0,2 | 0,8 | 1 |
| М39х3* | 3 | – | 90 | 103 | 25 | 17,2 | 60 | 66,44 | 0,3 | 1 | 1 |
| М42х3 | 3 | – | 96 | 109 | 26 | 17,9 | 65 | 71,3 | 0,3 | 1 | 1,2 |
| М45х3* | 3 | – | 102 | 115 | 28 | 19,3 | 70 | 76,95 | 0,3 | 1 | 1,2 |
| М48х3 | 3 | – | 108 | 121 | 30 | 20,9 | 75 | 82,6 | 0,3 | 1 | 1,6 |
| М52х4* | 4 | – | 116 | 129 | 33 | 22,8 | 80 | 88,25 | 0,3 | 1 | 1,6 |
| М56х4 | 4 | – | – | 137 | 35 | 24,2 | 85 | 93,56 | – | 1 | 2 |
| М60х4* | 4 | – | – | 145 | 38 | 26,2 | 90 | 99,21 | – | 1 | 2 |
| М64х4 | 4 | – | – | 153 | 40 | 27,6 | 95 | 104,86 | – | 1 | 2 |
* – размер применять не рекомендуется.
Материалы и покрытие болтов ГОСТ Р ИСО 8765-2013
Материалы: углеродистая сталь, нержавеющая сталь.

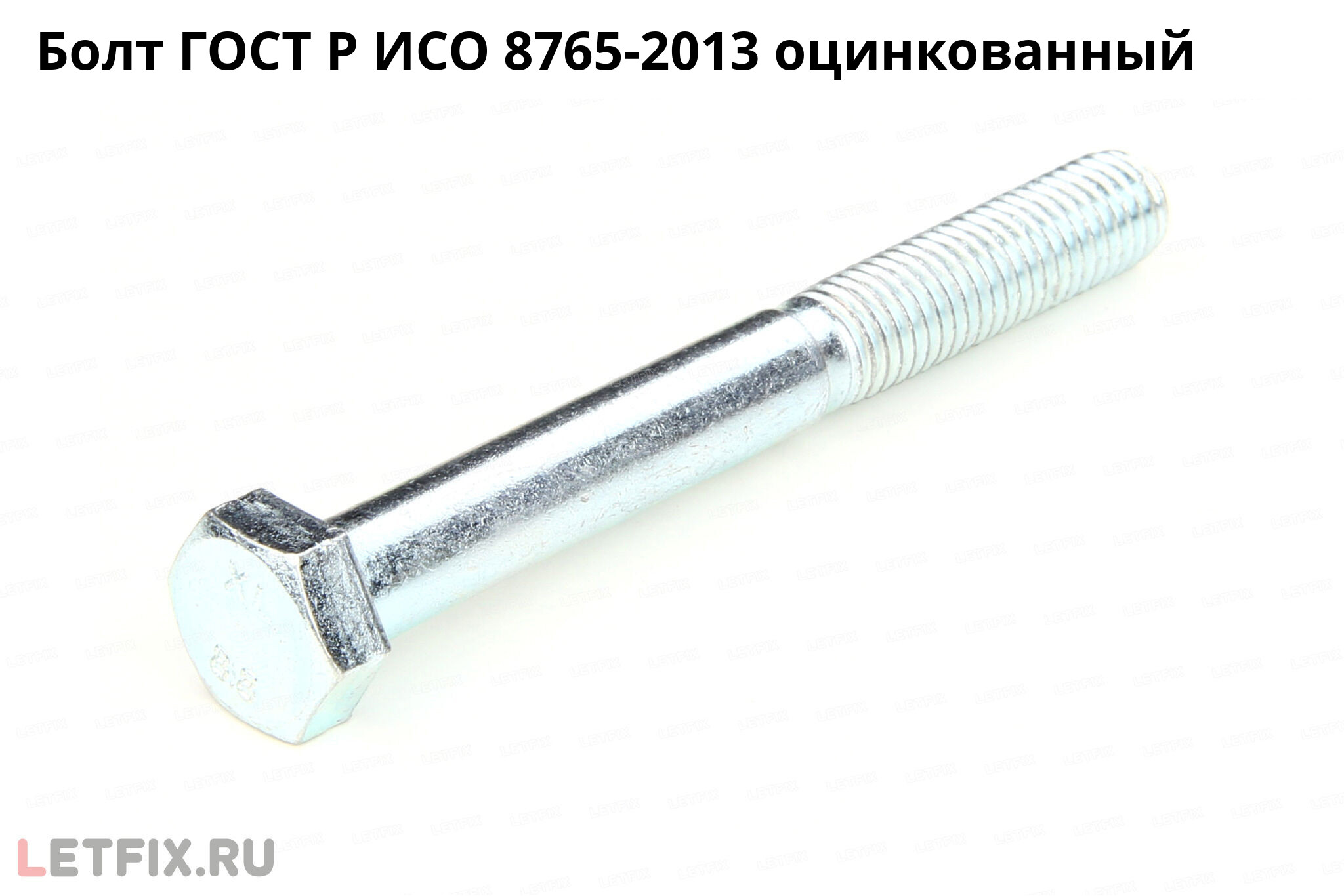

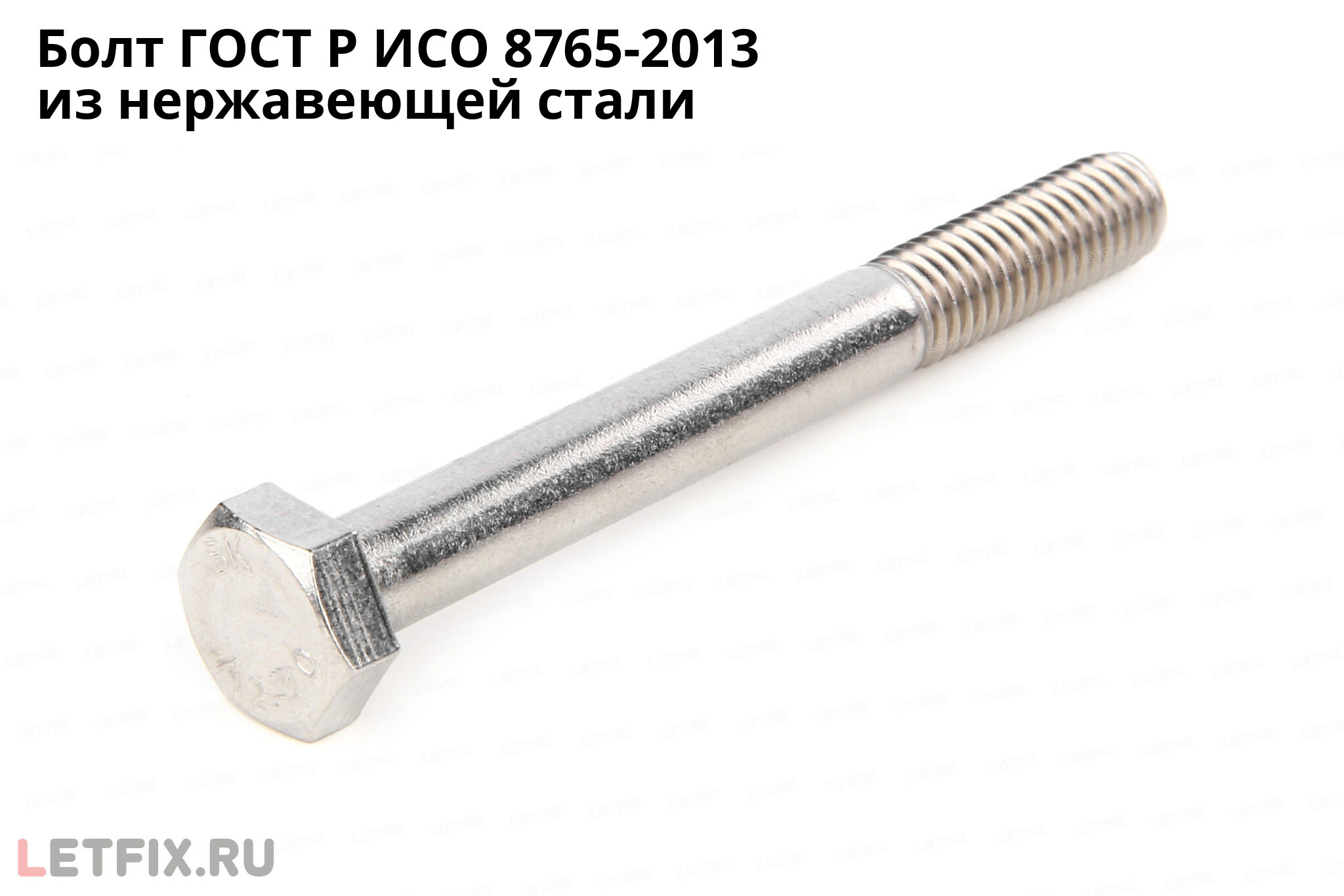

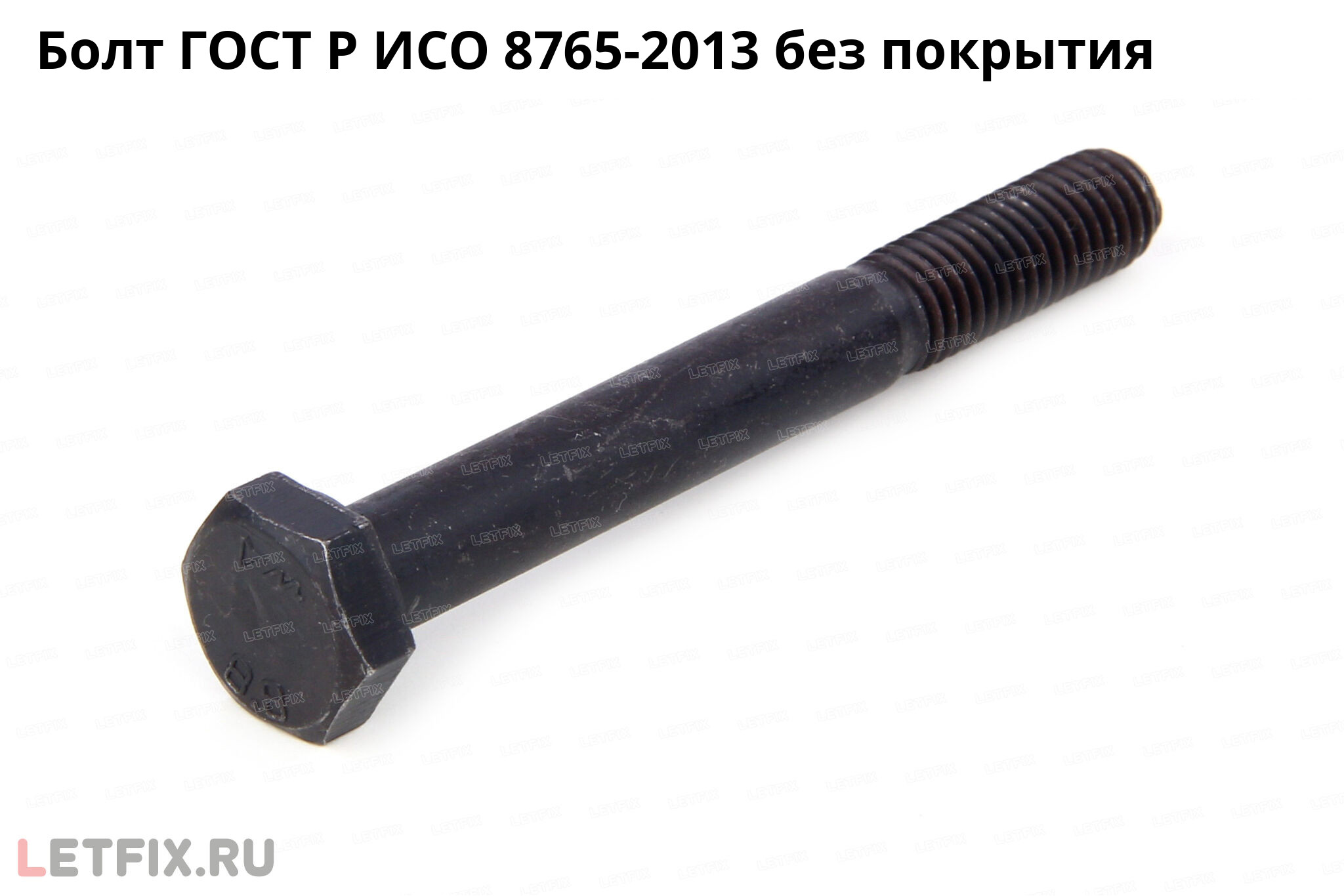

Болты из углеродистой стали могут подвергаться процессу оксидирования, электролитического цинкования (в том числе с пассивацией), горячего цинкования, цинк-ламельного и термодиффузионного покрытия. Классы прочности углеродистой стали в каталоге: 5.8, 8.8, 10.9 и 12.9. Нержавеющие болты – стали А2 и А4.
Аналоги болтов ГОСТ Р ИСО 8765-2013 в стандартах ГОСТ, DIN и ISO
Аналоги болта ГОСТ Р ИСО 8765-2013 в стандартах DIN:
– DIN 960. Болт с шестигранной головкой, мелким шагом и неполной резьбой. Стандарт регламентирует изделия с размерами резьбы от М8 до М100 включительно. Размер под ключ на М10, М12, М14 и М22: 17 / 19 / 22 / 32 мм.
Аналоги болта ГОСТ Р ИСО 8765-2013 в стандартах ISO:
– ISO 8765. Болт с шестигранной головкой, мелким шагом и неполной резьбой. Стандарт регламентирует изделия с размерами резьбы от М8 до М64 включительно. Размер под ключ на М10, М12, М14 и М22: 16 / 18 / 21 / 34 мм.
Аналоги болта ГОСТ Р ИСО 8765-2013 в стандартах ГОСТ:
– ГОСТ Р 50790-95. Снят и заменён на ГОСТ Р ИСО 8765-2013.
