ГОСТ Р ИСО 4018-2013 – винт с шестигранной головкой класса точности C
ГОСТ Р ИСО 4018-2013 – винт (болт) с шестигранной головкой и полной резьбой класса точности C. Метрическая резьба нарезана по всей длине стержня, до головки. Используется при проведении сборочных работ в машиностроении, строительстве, сборке и монтаже металлоконструкций, приборостроении, а также в других промышленных производственных отраслях совместно с шайбами и гайками соответствующих размеров.
Стандарт ГОСТ Р ИСО 4018-2013 идентичен международному стандарту ISO 4018 и заменяет ГОСТ Р 50792-95. Регламентирует изделия с размерами резьбы от М5 до М64 включительно, класс точности C. Предпочтительные длины – до 200 мм включительно. До М39 включительно установлены классы прочности 4.6 и 4.8, свыше М39 – по согласованию.
Болты класса точности C слабо представлены на рынке. Вместо них лучше использовать болты DIN 933 с полной резьбой классов точности A и B. Аналог с неполной резьбой класса точности C – ГОСТ Р ИСО 4016-2013.

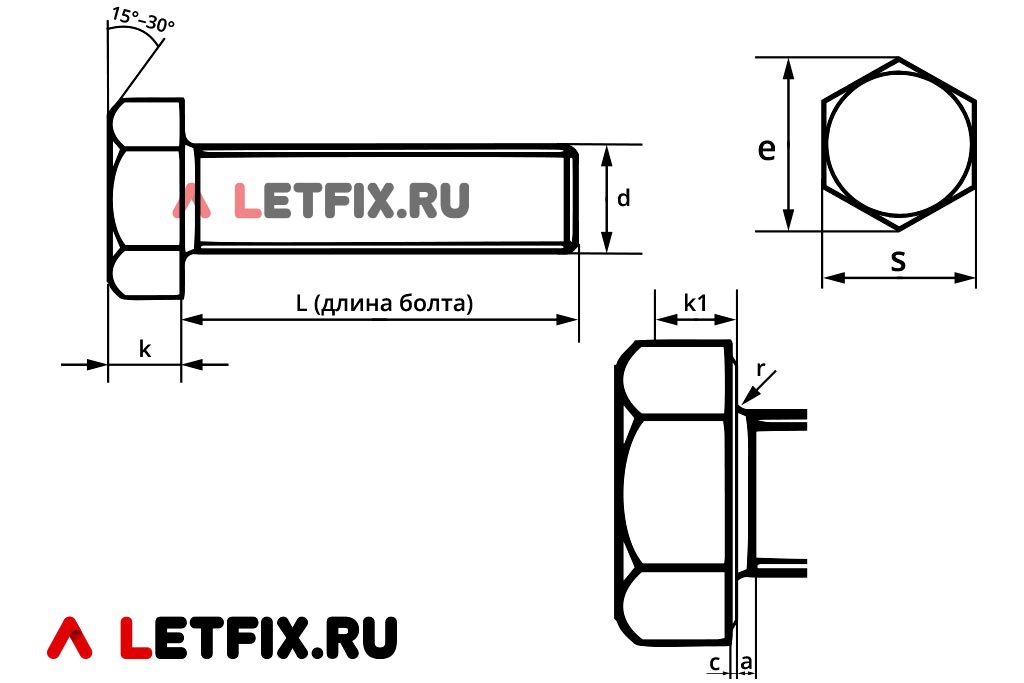

| Размер резьбы | Шаг резьбы | a макс., в мм | k, высота головки, в мм | S, размер под ключ, в мм | e мин., диаметр описанной окружности, в мм | k1 мин., высота захвата ключом, в мм | c, в мм | r мин., в мм | |
|---|---|---|---|---|---|---|---|---|---|
| мин. | макс. | ||||||||
| М5 | 0,8 | 2,4 | 3,5 | 8 | 8,63 | 2,19 | – | 0,5 | 0,2 |
| М6 | 1 | 3 | 4 | 10 | 10,89 | 2,54 | – | 0,5 | 0,25 |
| М8 | 1,25 | 4 | 5,3 | 13 | 14,2 | 3,45 | – | 0,6 | 0,4 |
| М10 | 1,5 | 4,5 | 6,4 | 16 | 17,59 | 4,17 | – | 0,6 | 0,4 |
| М12 | 1,75 | 5,3 | 7,5 | 18 | 19,85 | 4,94 | – | 0,6 | 0,6 |
| М14* | 2 | 6 | 8,8 | 21 | 22,78 | 5,85 | – | 0,6 | 0,6 |
| М16 | 2 | 6 | 10 | 24 | 26,17 | 6,48 | – | 0,8 | 0,6 |
| М18* | 2,5 | 7,5 | 11,5 | 27 | 29,56 | 7,42 | – | 0,8 | 0,6 |
| М20 | 2,5 | 7,5 | 12,5 | 30 | 32,95 | 8,12 | – | 0,8 | 0,8 |
| М22* | 2,5 | 7,5 | 14 | 34 | 37,29 | 9,17 | – | 0,8 | 0,8 |
| М24 | 3 | 9 | 15 | 36 | 39,55 | 9,87 | – | 0,8 | 0,8 |
| М27* | 3 | 9 | 17 | 41 | 45,2 | 11,27 | – | 0,8 | 1 |
| М30 | 3,5 | 10,5 | 18,7 | 46 | 50,85 | 12,36 | – | 0,8 | 1 |
| М33* | 3,5 | 10,5 | 21 | 50 | 55,37 | 13,97 | – | 0,8 | 1 |
| М36 | 4 | 12 | 22,5 | 55 | 60,79 | 15,02 | – | 0,8 | 1 |
| М39* | 4 | 12 | 25 | 60 | 66,44 | 16,77 | – | 1 | 1 |
| М42 | 4,5 | 13,5 | 26 | 65 | 71,3 | 17,47 | – | 1 | 1,2 |
| М45* | 4,5 | 13,5 | 28 | 70 | 76,95 | 18,87 | – | 1 | 1,2 |
| М48 | 5 | 15 | 30 | 75 | 82,6 | 20,27 | – | 1 | 1,6 |
| М52* | 5 | 15 | 33 | 80 | 88,25 | 22,23 | – | 1 | 1,6 |
| М56 | 5,5 | 16,5 | 35 | 85 | 93,56 | 23,63 | – | 1 | 2 |
| М60* | 5,5 | 16,5 | 38 | 90 | 99,21 | 25,73 | – | 1 | 2 |
| М64 | 6 | 18 | 40 | 95 | 104,86 | 27,13 | – | 1 | 2 |
* – размер применять не рекомендуется.
Материалы, покрытие и прочность винтов ГОСТ Р ИСО 4018-2013
Материалы: углеродистая сталь, нержавеющая сталь.
Классы прочности для углеродистой стали: до М39 – 4.6 и 4.8, свыше М39 – по согласованию.

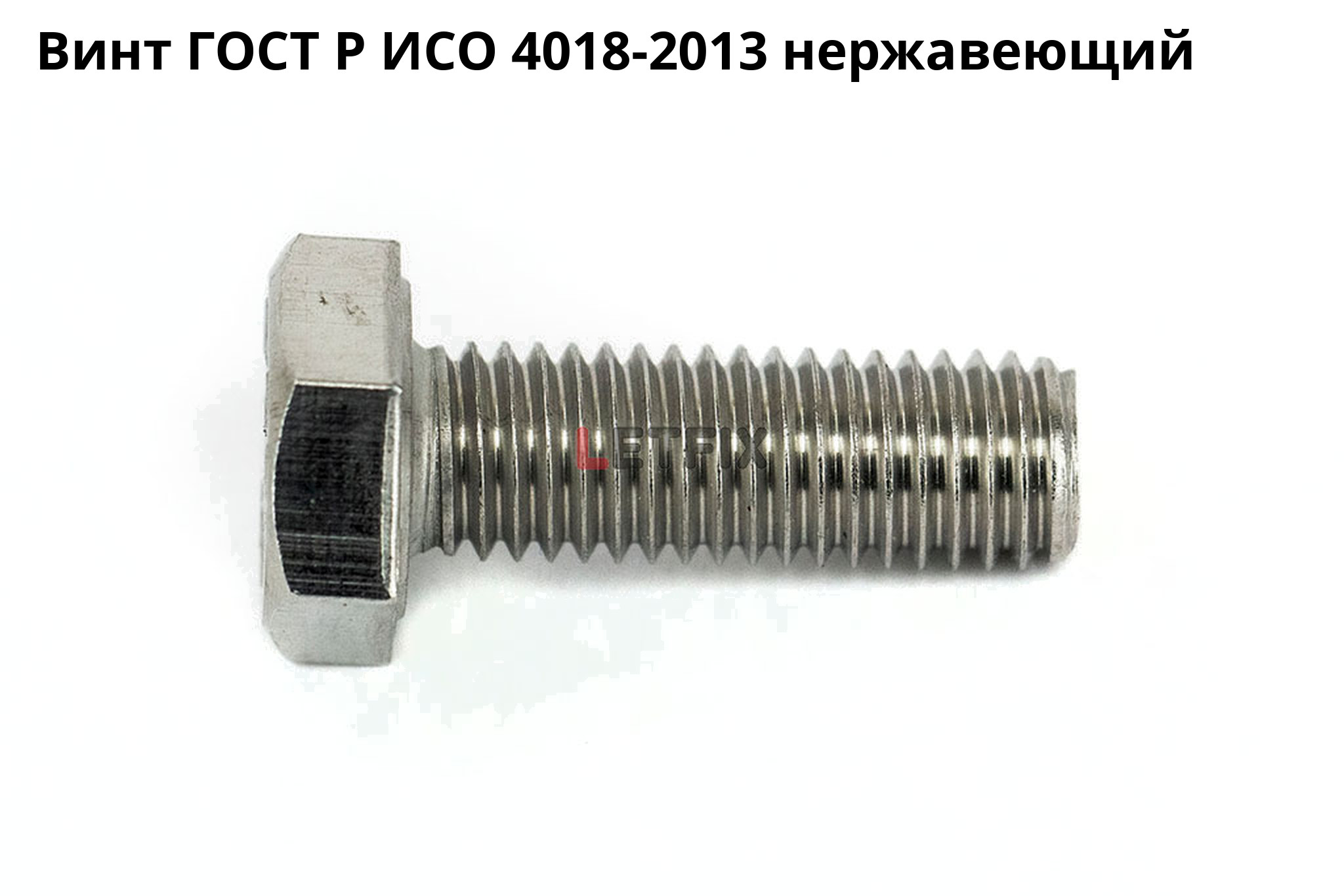

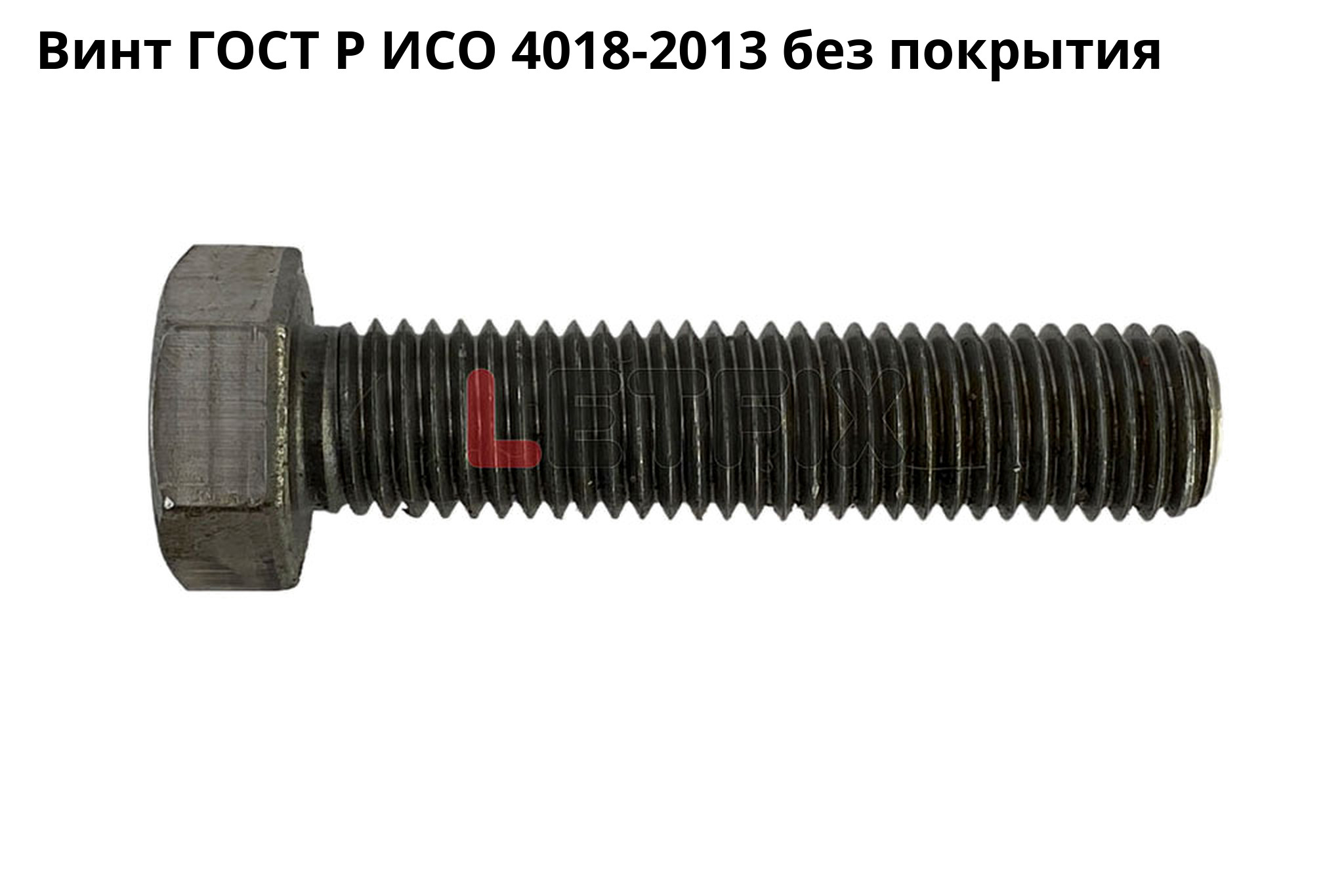

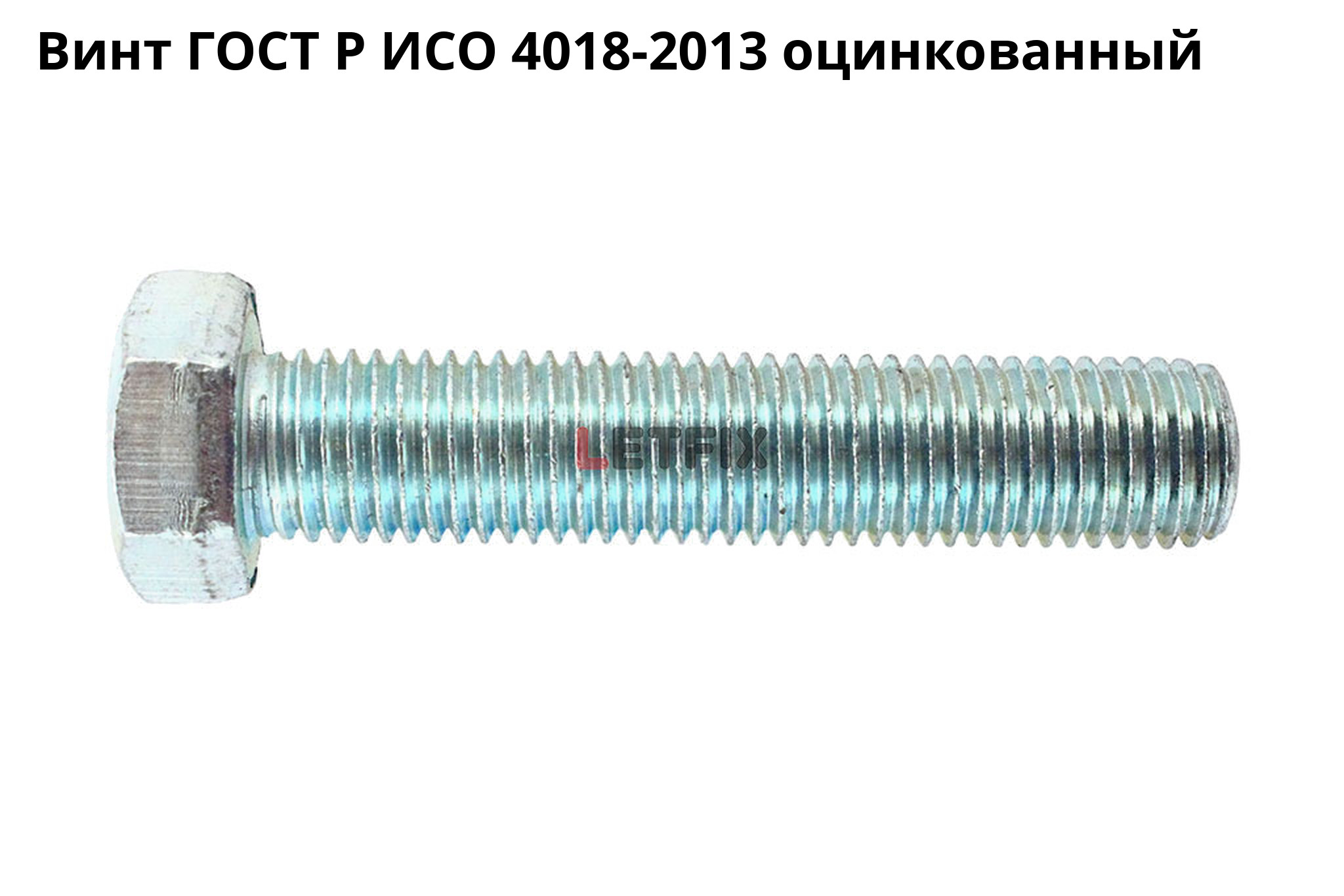

По стандарту изделия поставляются без покрытия. Болты из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), горячего цинкования и цинк-ламельного покрытия. Нержавеющие болты – стали А2 и А4.
Аналоги винтов ГОСТ Р ИСО 4018-2013 в стандартах ГОСТ, DIN и ISO
Аналоги винта ГОСТ Р ИСО 4018-2013 в стандартах ISO:
– ISO 4018. Международный стандарт, которому идентичен ГОСТ Р ИСО 4018-2013. Резьба от М5 до М64.
Аналоги винта ГОСТ Р ИСО 4018-2013 в стандартах DIN:
– DIN 558. Тот же тип болта с полной резьбой класса точности C. Но стандарт DIN 558 регламентирует резьбу до М24 и задаёт другой размер под ключ на М10, М12, М14 и М22: 17 / 19 / 22 / 32 мм вместо 16 / 18 / 21 / 34 мм. На М8, М10, М12 и М20 у DIN 558 выше головка.
– DIN 933. Болты с полной резьбой классов точности A и B. Так как класс точности C слабо представлен на рынке, лучше использовать DIN 933.
Аналоги винта ГОСТ Р ИСО 4018-2013 в стандартах ГОСТ:
– ГОСТ 15589-70. Болт класса точности C с резьбой от М6 до М48. С полной резьбой на коротких длинах соответствует ГОСТ Р ИСО 4018-2013. Исполнение с неполной резьбой относится к ГОСТ Р ИСО 4016-2013.
