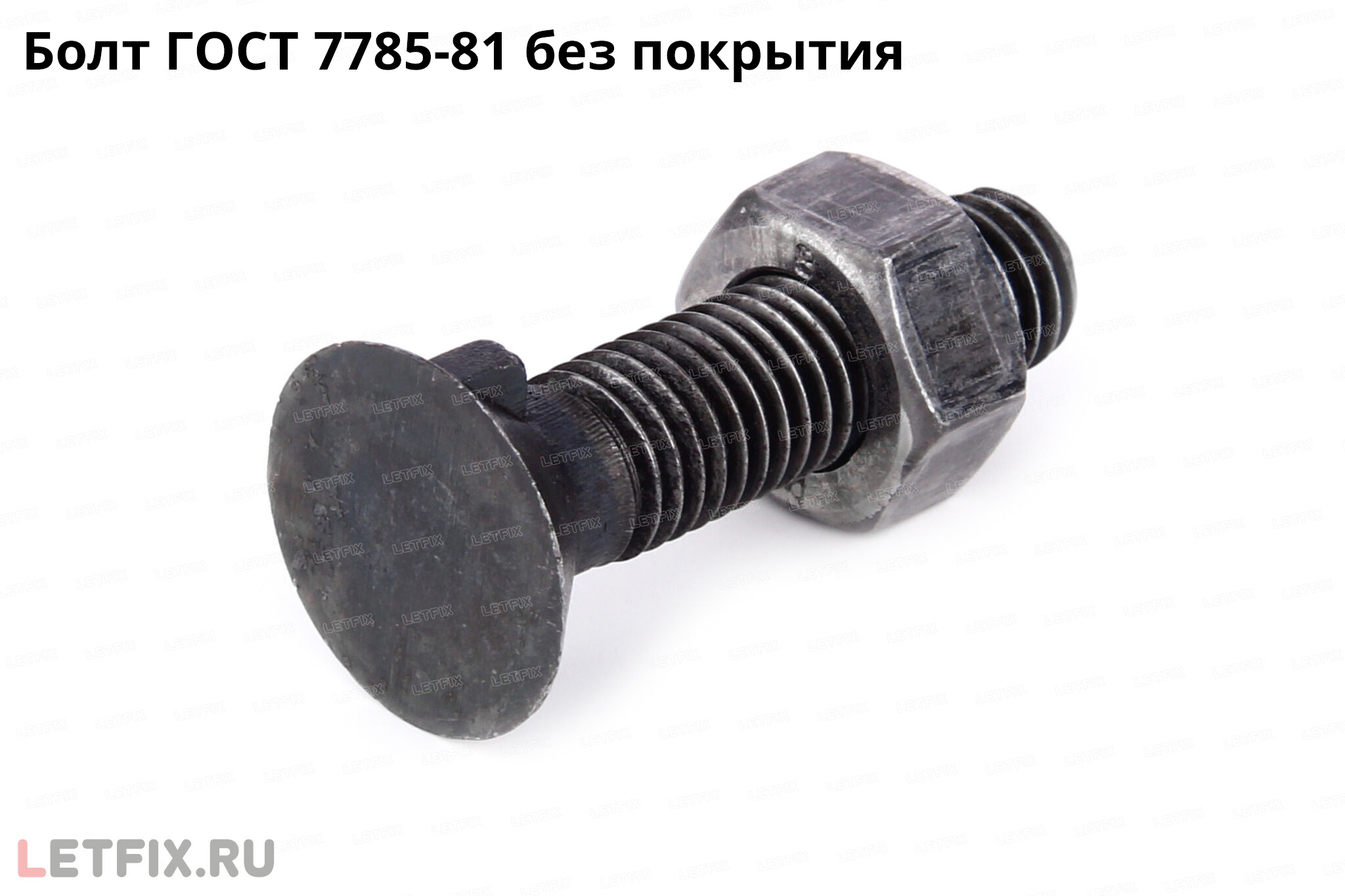

ГОСТ 7785-81 — болт потайной головкой и усом
ГОСТ 7785-81 — болт с потайной головкой с усом на подголовнике. Используется при проведении сборочных работ в размличных производственных и строительно-монтажных отраслях промышленности.
Стандарт ГОСТ 7785-81 для болтов (винтов) с потайной головкой с усом на подголовнике регламентирует болты с размером резьбы от М5 до М24 включительно.

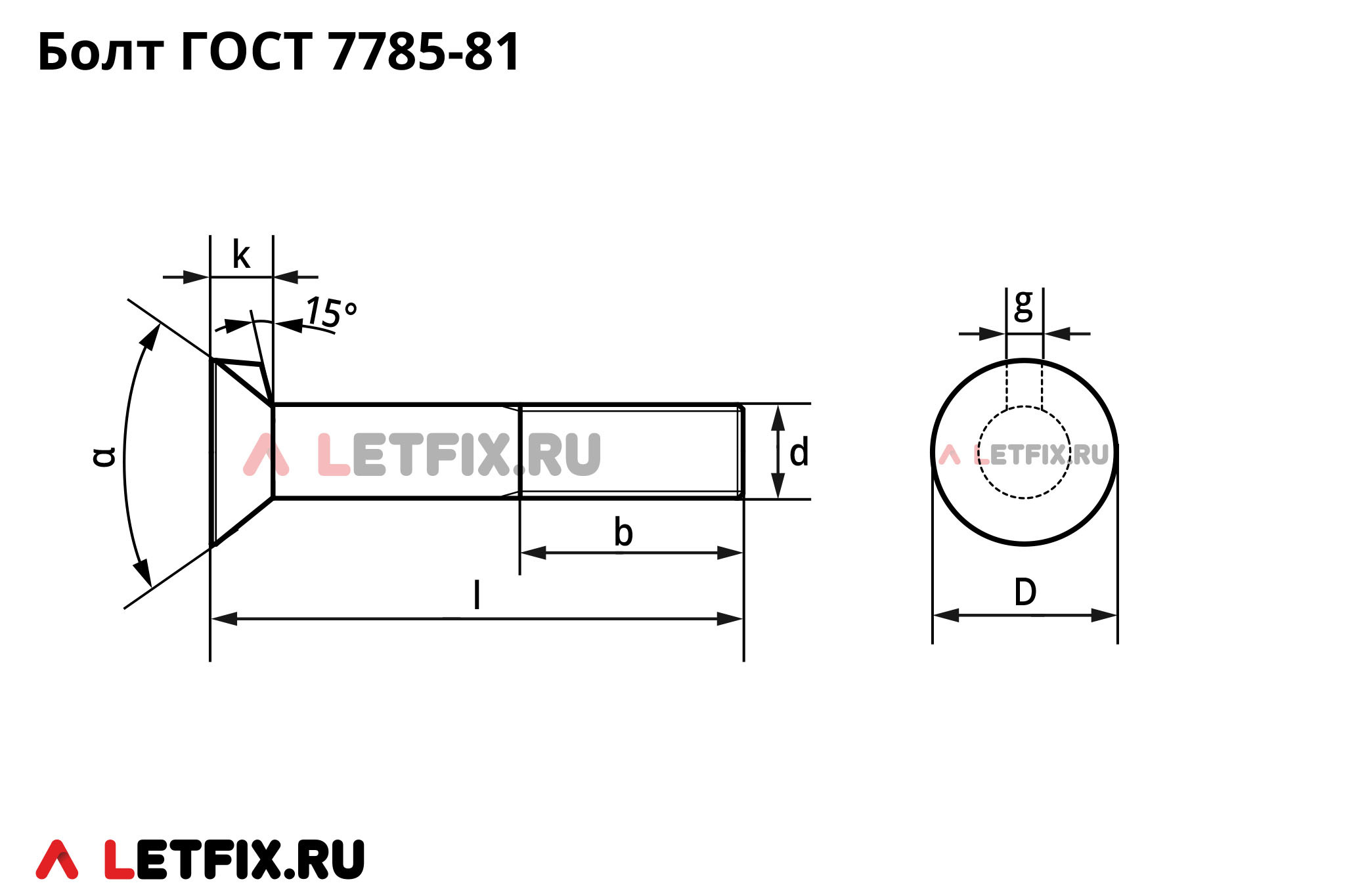

| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | D, диаметр головки, в мм | k, макс. высота головки, в мм | g, толщина усика, в мм | α | |
|---|---|---|---|---|---|---|---|
| при L≤120 | при L>120 | ||||||
| М5 | 0,8 | 16 | - | 10 | 3 | 2 | 90° |
| М6 | 1 | 18 | - | 12 | 4 | 2,5 | 90° |
| М8 | 1,25 | 22 | - | 16 | 5 | 3 | 90° |
| М10 | 1,5 | 26 | 32 | 20 | 6 | 3,2 | 90° |
| М12 | 1,75 | 30 | 36 | 24 | 7 | 3,6 | 90° |
| М16 | 2 | 38 | 44 | 32 | 9 | 4,2 | 90° |
| М20 | 2,5 | 46 | 52 | 32 | 12 | 5,4 | 60° |
| М24 | 3 | 54 | 60 | 38 | 13 | 6,6 | 60° |
Материалы и покрытие болтов ГОСТ 7785-81
Материалы: углеродистая сталь, нержавеющая сталь.
Болты ГОСТ 7785-81, произведенные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия или горячего цинкового покрытия.
Аналоги болтов ГОСТ 7785-81 в стандартах ГОСТ и ISO
Аналоги винта ГОСТ 7785-81 в стандартах DIN:
DIN 604. Стандарт DIN 604 — аналог болтов ГОСТ 7785-81 исполнения 1 по виду и параметрам болтов, но в немецком стандарте отсутствуют болты с размером резьбы М5. Также есть различия по длинам резьбы.
