ГОСТ Р ИСО 10642-2012 — винт с потайной головкой с внутренним шестигранником
ГОСТ Р ИСО 10642-2012 — винт с потайной головкой и шестигранным углублением под ключ (с внутренним шестигранником). Применяется при проведении сборочных работ в машиностроении, станкостроении, судостроении, на электротехнических производствах, а также в других производственных отраслях.
Стандарт ГОСТ Р ИСО 10642 2012 для винтов с потайной головкой с внутренним шестигранником регламентирует винты класса точности А с размерами резьбы от М3 до М20 включительно.
У нас винты ГОСТ Р ИСО 10642 (DIN 7991) отмечены как "н/р" для неполной резьбы и "п/р" для полной резьбы.

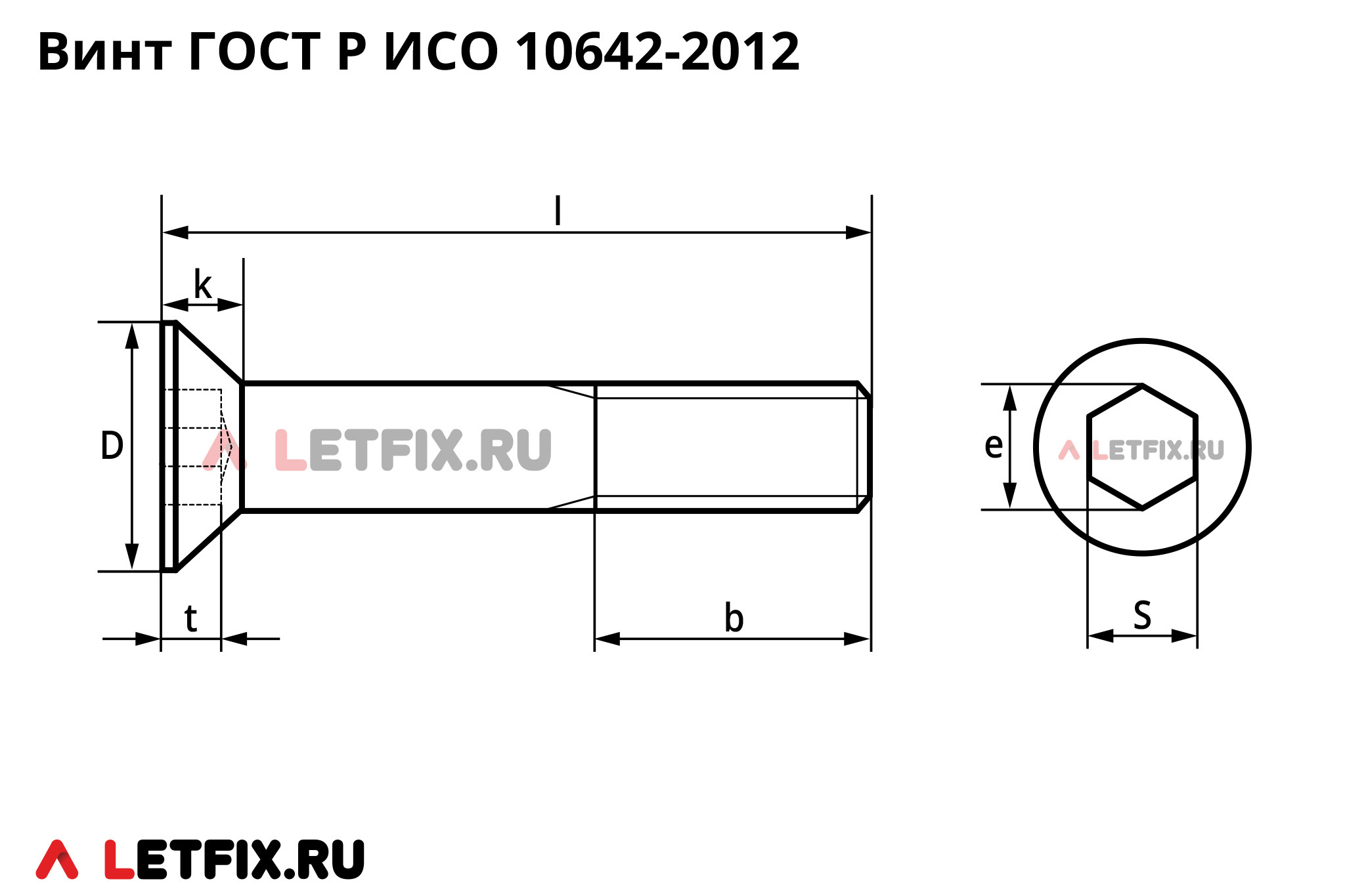

| Размер резьбы | Шаг резьбы, в мм | b, длина резьбы, в мм | D, диаметр головки, в мм | k, макс. высота головки, в мм | S, размер ключа SW, в мм | e мин., в мм | t мин., в мм | |
|---|---|---|---|---|---|---|---|---|
| мин. | макс. | |||||||
| М2* | 0,4 | — | 3,7 | 4,09 | 1,35 | 1,3 | 1,454 | 0,85 |
| М2,5* | 0,45 | — | 4,8 | 5,08 | 1,69 | 1,5 | 1,733 | 1,15 |
| М3 | 0,5 | 18 | 5,54 | 6,72 | 1,86 | 2 | 2,303 | 1,1 |
| М4 | 0,7 | 20 | 7,53 | 8,96 | 2,48 | 2,5 | 2,873 | 1,5 |
| М5 | 0,8 | 22 | 9,43 | 11,20 | 3,1 | 3 | 3,443 | 1,9 |
| М6 | 1 | 24 | 11,34 | 13,44 | 3,72 | 4 | 4,583 | 2,2 |
| М8 | 1,25 | 28 | 15,24 | 17,92 | 4,96 | 5 | 5,723 | 3 |
| М10 | 1,5 | 32 | 19,22 | 22,40 | 6,2 | 6 | 6,863 | 3,6 |
| М12 | 1,75 | 36 | 23,12 | 26,88 | 7,44 | 8 | 9,149 | 4,3 |
| М14 | 2 | 40 | 26,52 | 30,8 | 8,4 | 10 | 11,429 | 4,5 |
| М16 | 2 | 44 | 29,01 | 33,60 | 8,8 | 10 | 11,429 | 4,8 |
| М18** | 2,5 | 48 | 32,38 | 33 | 8 | 12 | 13,72 | 5,5 |
| М20 | 2,5 | 52 | 35,4 | 40,32 | 10,16 | 12 | 13,716 | 5,6 |
* — указаны данные из стандарта DIN EN ISO 10642-2020. В стандарте ГОСТ Р ИСО 10642-2012 размеры резьбы М2 и М2,5 отсутствуют.
** — указаны данные из стандарта DIN 912 1986 года. В стандарте ГОСТ Р ИСО 10642-2012 размер резьбы 18 отсутствует.
Материалы и покрытие винтов ГОСТ Р ИСО 10642

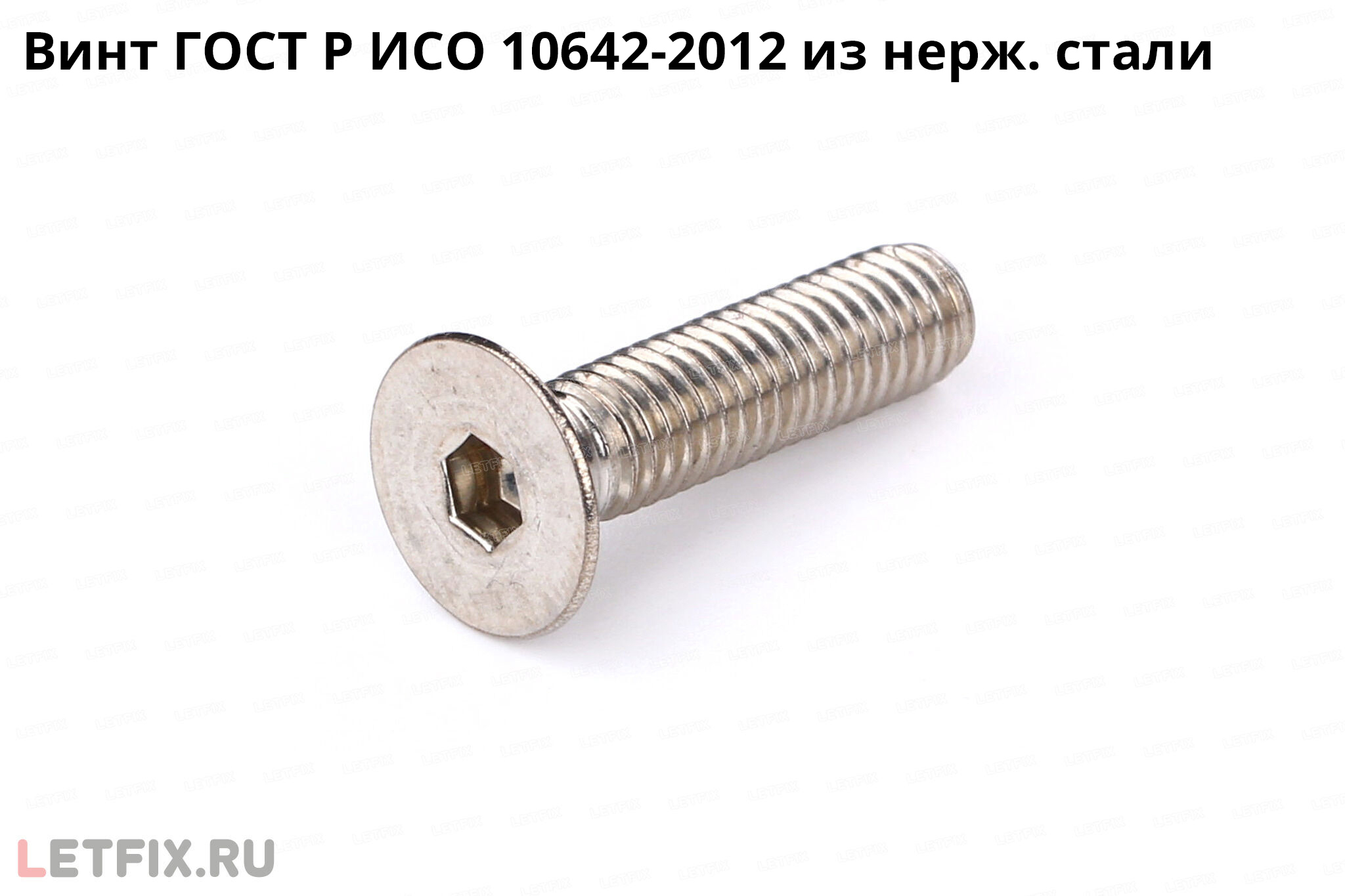

Материалы: углеродистая сталь, нержавеющая сталь.

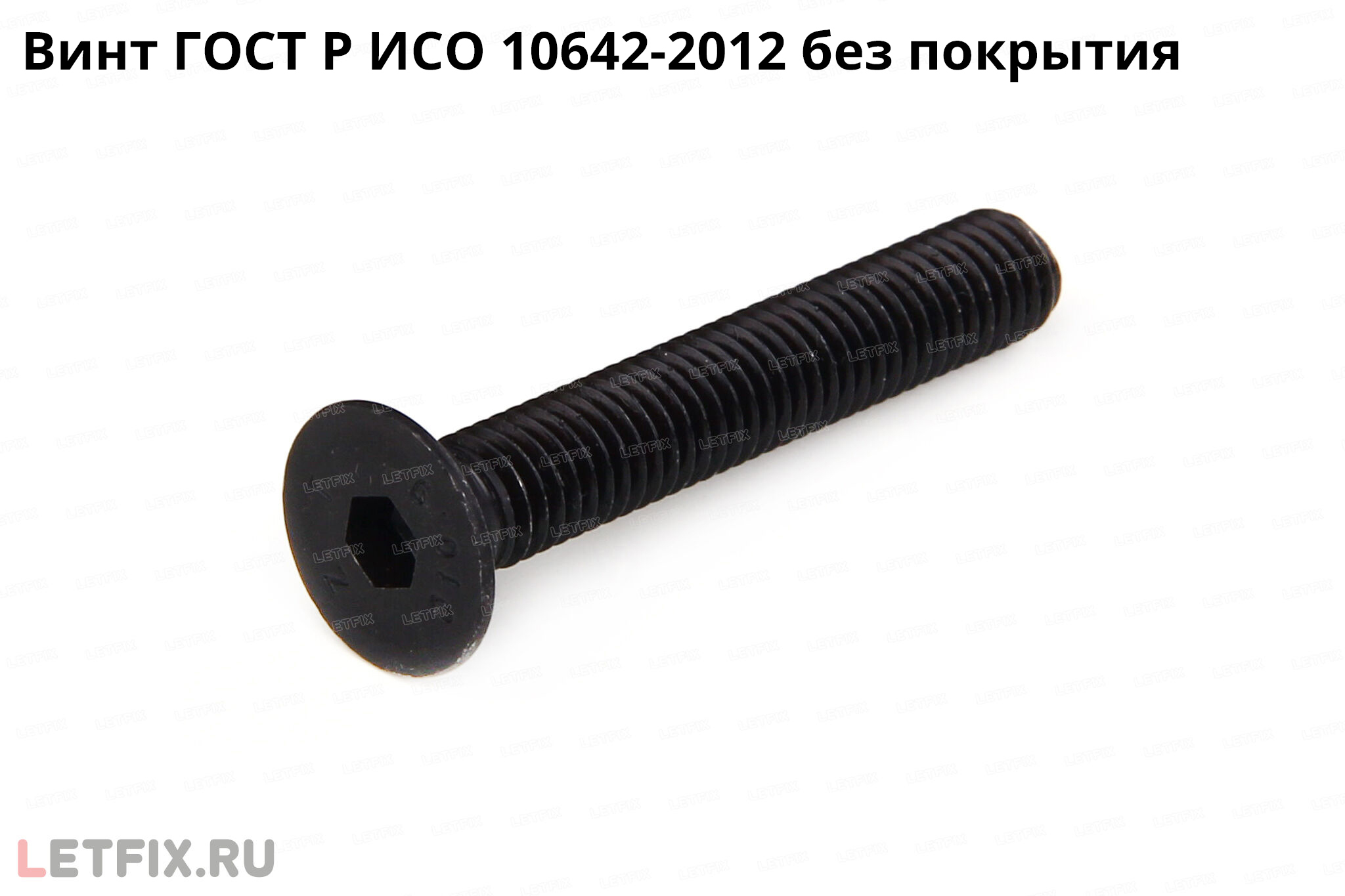

Винты потай с внутренним шестигранником ГОСТ Р ИСО 10642 2012 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией) и нанесения цинк-ламельного покрытия.
Аналоги винтов ГОСТ Р ИСО 10642-2012 в стандартах DIN и ISO
Аналоги винта ГОСТ Р ИСО 10642 в стандартах DIN:
— DIN 7991. Винты DIN 7991 по исполнению соответствуют ГОСТ Р ИСО 10642-2012. За основу стандарта ISO 10642 был взят стандарт DIN 7991. На базе стандарта ISO 10642 (DIN EN ISO 10642) был введён стандарт ГОСТ Р ИСО 10642-2012. Между DIN 7991 и ГОСТ Р ИСО 10642 есть отличия по длинам резьбы: у DIN 7991 длина резьбы зависит от длин винтов, а у ГОСТ Р ИСО 10642 не зависит. Также есть отличия по допускам размеров головок. Стандарт ГОСТ Р ИСО 10642 регламентирует винты с размерами резьбы от М3 до М20 включительно, а DIN 912 — от М3 до М24 включительно.
Аналоги винта ГОСТ Р ИСО 10642 в стандартах ISO:
— ISO 10642. Винты ГОСТ Р ИСО 10642-2012 — точный аналог винтов ISO 10642. Но в 2020-м году в стандарт ISO 10642 были включены размеры резьбы М2 и М2,5.
