ГОСТ Р ИСО 4027-2013 — винт установочный с коническим концом и внутренним шестигранником

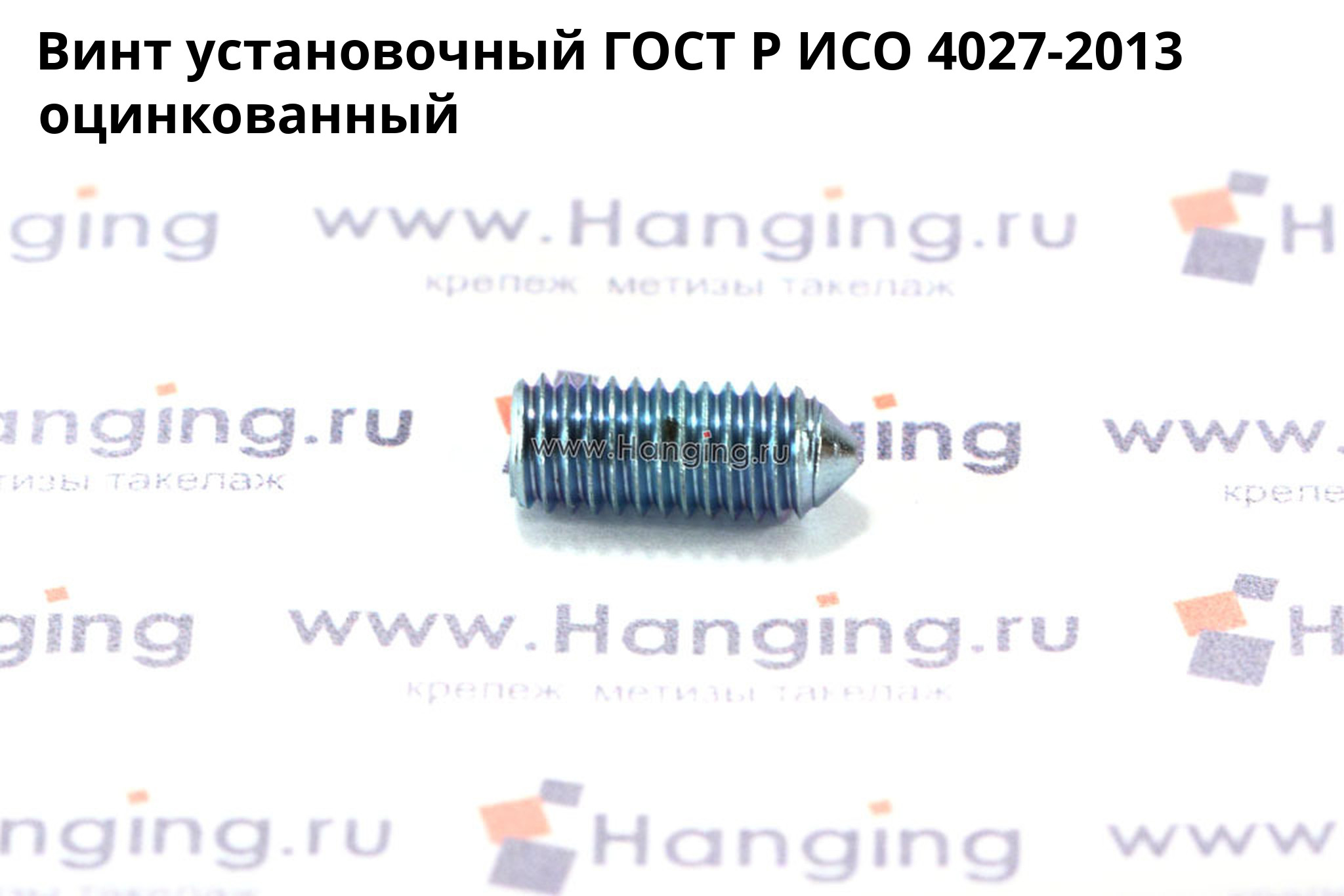

ГОСТ Р ИСО 4027-2013 – винт установочный с коническим концом и внутренним шестигранником под ключ (стопорный винт). Винт затягивается внутренним шестигранником и не имеет выступающей головки. Используется при проведении сборочных работ в машиностроении, приборостроении, станкостроении, на электротехнических производствах, а также в других промышленных производственных отраслях.
Стандарт ГОСТ Р ИСО 4027-2013 для установочных винтов с коническим концом и внутренним шестигранником регламентирует винты с размерами резьбы от М1,6 до М24 включительно. Класс точности – А.
Является аналогом винтов по стандартам DIN 914, ГОСТ 8878-93 и ISO 4027.

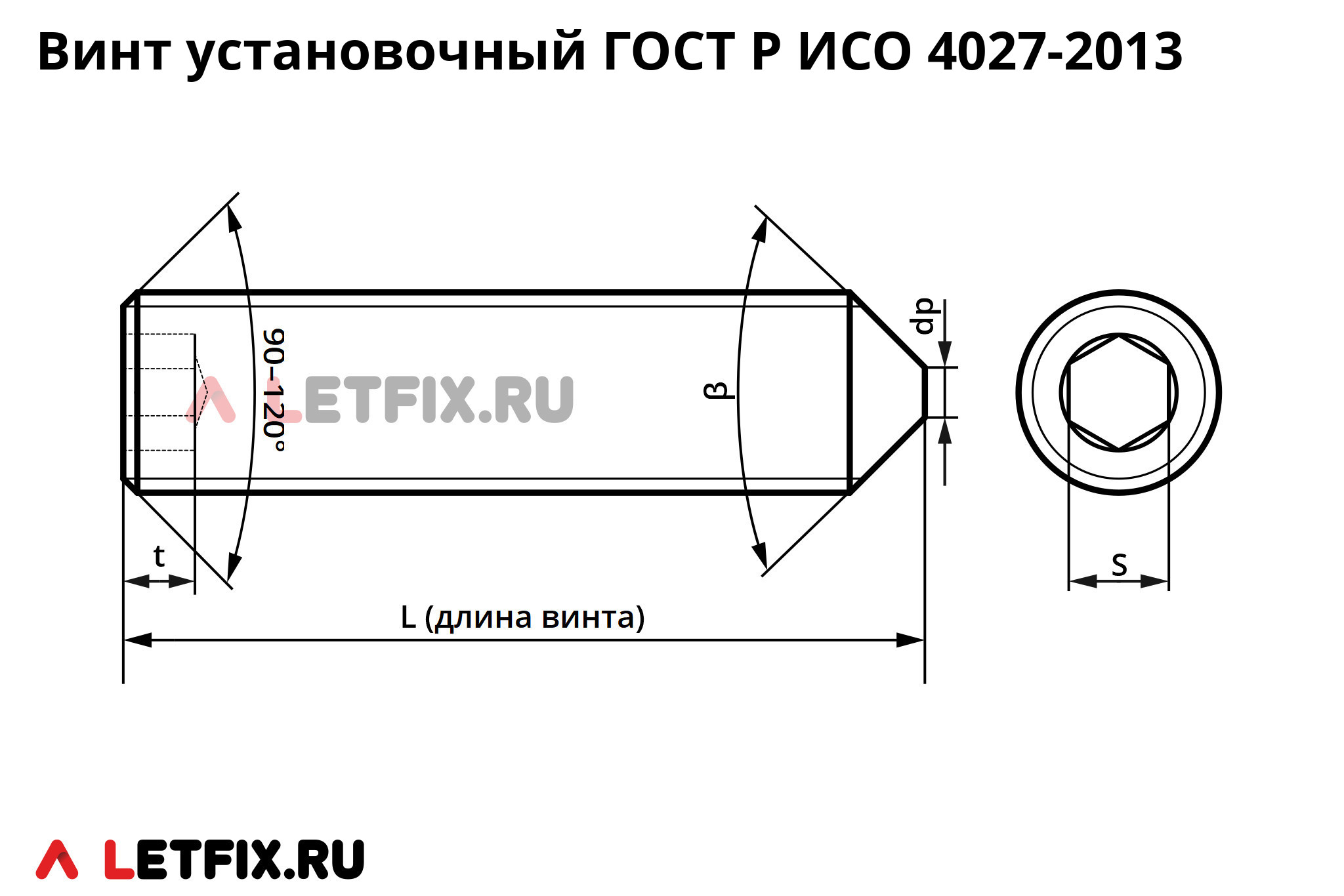

Основные размеры установочных винтов ГОСТ Р ИСО 4027-2013
| Размер резьбы | Шаг резьбы, в мм | dp, диаметр плоского торца конуса, в мм | S, размер ключа SW, в мм | t мин., глубина шестигранника, в мм | ||
|---|---|---|---|---|---|---|
| мин. | макс. | короткие* | длинные** | |||
| М1,6 | 0,35 | 0,7 | 0,7 | 1,5 | ||
| М2 | 0,4 | 0,9 | 0,8 | 1,7 | ||
| М2,5 | 0,45 | 1,3 | 1,2 | 2 | ||
| М3 | 0,5 | 1,5 | 1,2 | 2 | ||
| М4 | 0,7 | 2 | 1,5 | 2,5 | ||
| М5 | 0,8 | 2,5 | 2 | 3 | ||
| М6 | 1 | 0,9 | 1,5 | 3 | 2 | 3,5 |
| М8 | 1,25 | 1,4 | 2 | 4 | 3 | 5 |
| М10 | 1,5 | 1,9 | 2,5 | 5 | 4 | 6 |
| М12 | 1,75 | 2,4 | 3 | 6 | 4,5 | 8 |
| М16 | 2 | 3,25 | 4 | 8 | 6,4 | 10 |
| М20 | 2,5 | 4,25 | 5 | 10 | 8 | 12 |
| М24 | 3 | 5,25 | 6 | 12 | 10 | 15 |
* — для винтов длиной короче М1,6х2,5, М2х3, М2,5х3, М3х4, М4х5, М5х6, М6х6, М8х8, М10х10, М12х12, М16х16, М20х20, М24х25.
** — для остальных длин.
Материалы и покрытие винтов ГОСТ Р ИСО 4027-2013

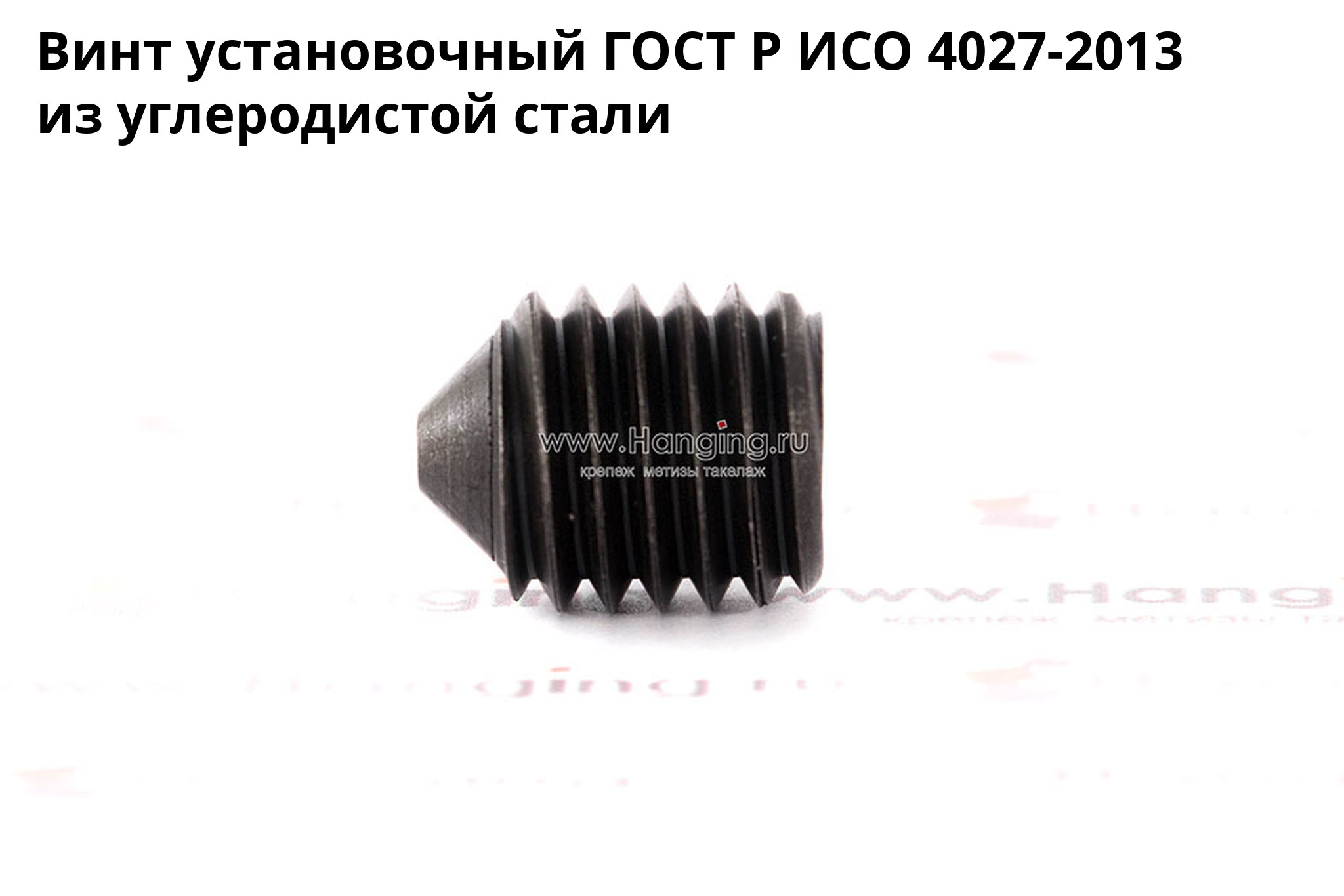

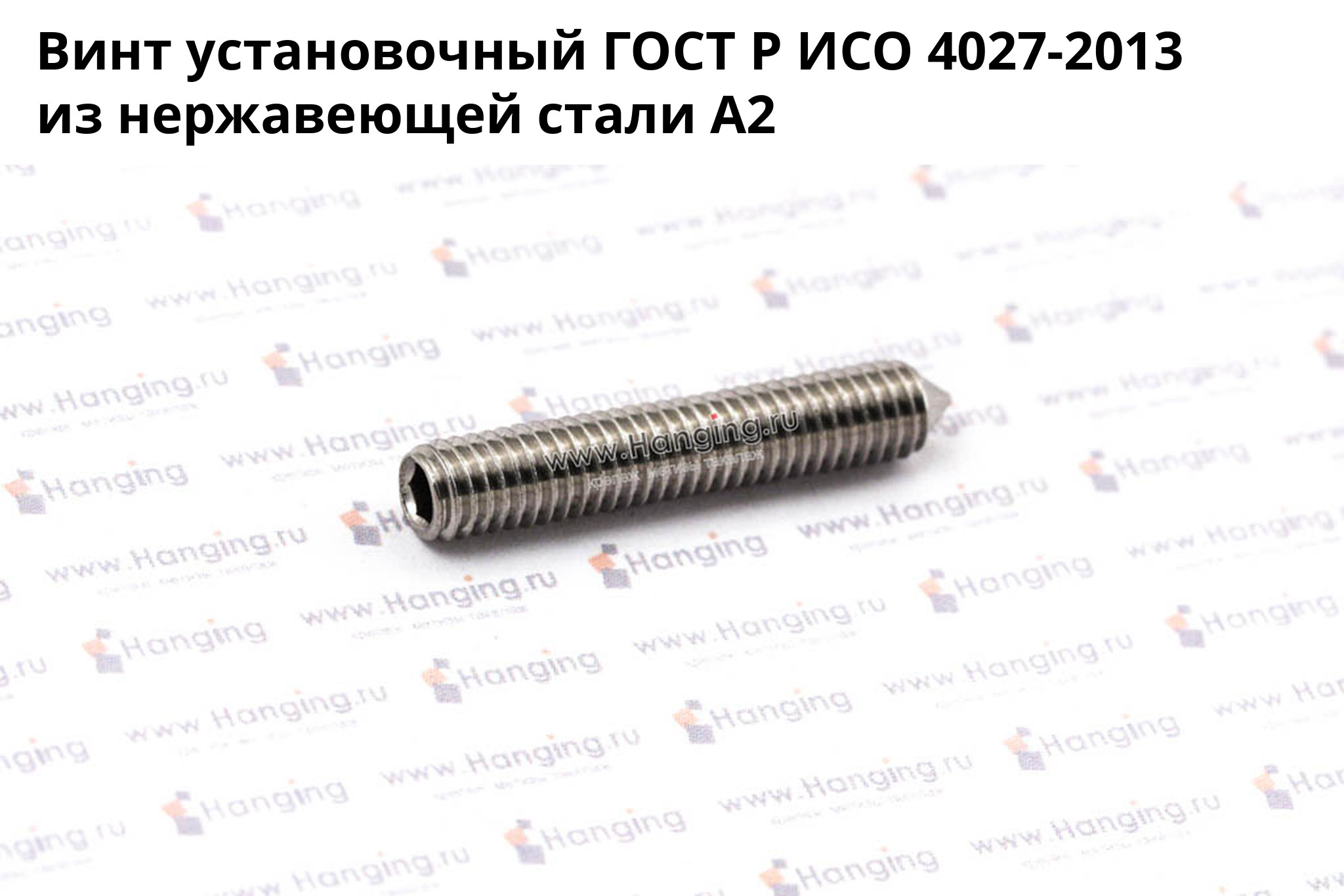

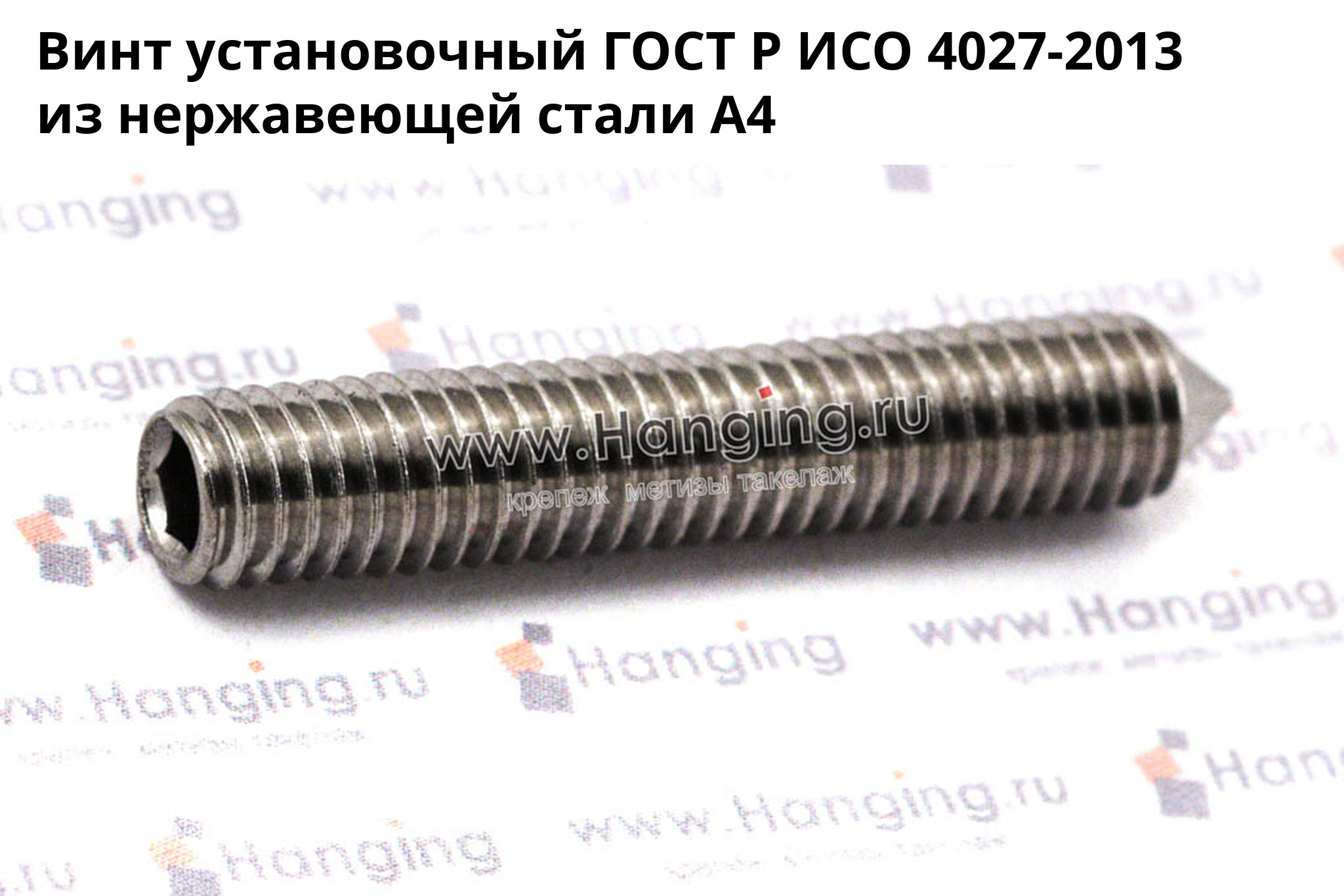

Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Винты ГОСТ Р ИСО 4027-2013 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов ГОСТ Р ИСО 4027-2013 в стандартах ГОСТ, DIN и ISO
Аналоги винта ГОСТ Р ИСО 4027-2013 в стандартах ГОСТ:
– ГОСТ 8878-93. Винты ГОСТ 8878-93 по типу соответствуют винтам ГОСТ Р ИСО 4027-2013: внутренний шестигранник и конический конец. Но стандарт ГОСТ 8878-93 регламентирует классы точности А и В, тогда как ГОСТ Р ИСО 4027-2013 задаёт только класс точности А. Диапазон резьбы у обоих – от М1,6 до М24 включительно.
Аналоги винта ГОСТ Р ИСО 4027-2013 в стандартах DIN:
– DIN 914. Винты DIN 914 по типу соответствуют винтам ГОСТ Р ИСО 4027-2013: внутренний шестигранник и конический конец. Но стандарт DIN 914 дополнительно задаёт размеры М1,4, М1,8, М14, М18 и М22. ГОСТ Р ИСО 4027-2013 регламентирует винты с размерами резьбы от М1,6 до М24 включительно и класс точности А.
Аналоги винта ГОСТ Р ИСО 4027-2013 в стандартах ISO:
– ISO 4027. Винты ISO 4027 являются точным аналогом винтов ГОСТ Р ИСО 4027-2013: тот же тип, класс точности А и размеры резьбы от М1,6 до М24 включительно. ГОСТ Р ИСО 4027-2013 идентичен ISO 4027:2003.
