ГОСТ 14726-69 — гайки с накаткой (накатанной головкой)
ГОСТ 14726-69 — гайка с накаткой (накатанной головкой) с метрической резьбой. Применятеся при проведении сборочных работ в различных отраслях производств.
Стандарт ГОСТ 14726 69 для накатанных гаек регламентирует размеры гаек с резьбой от М5 до М12 включительно с двумя вариантами высоты для каждого размера резьбы.

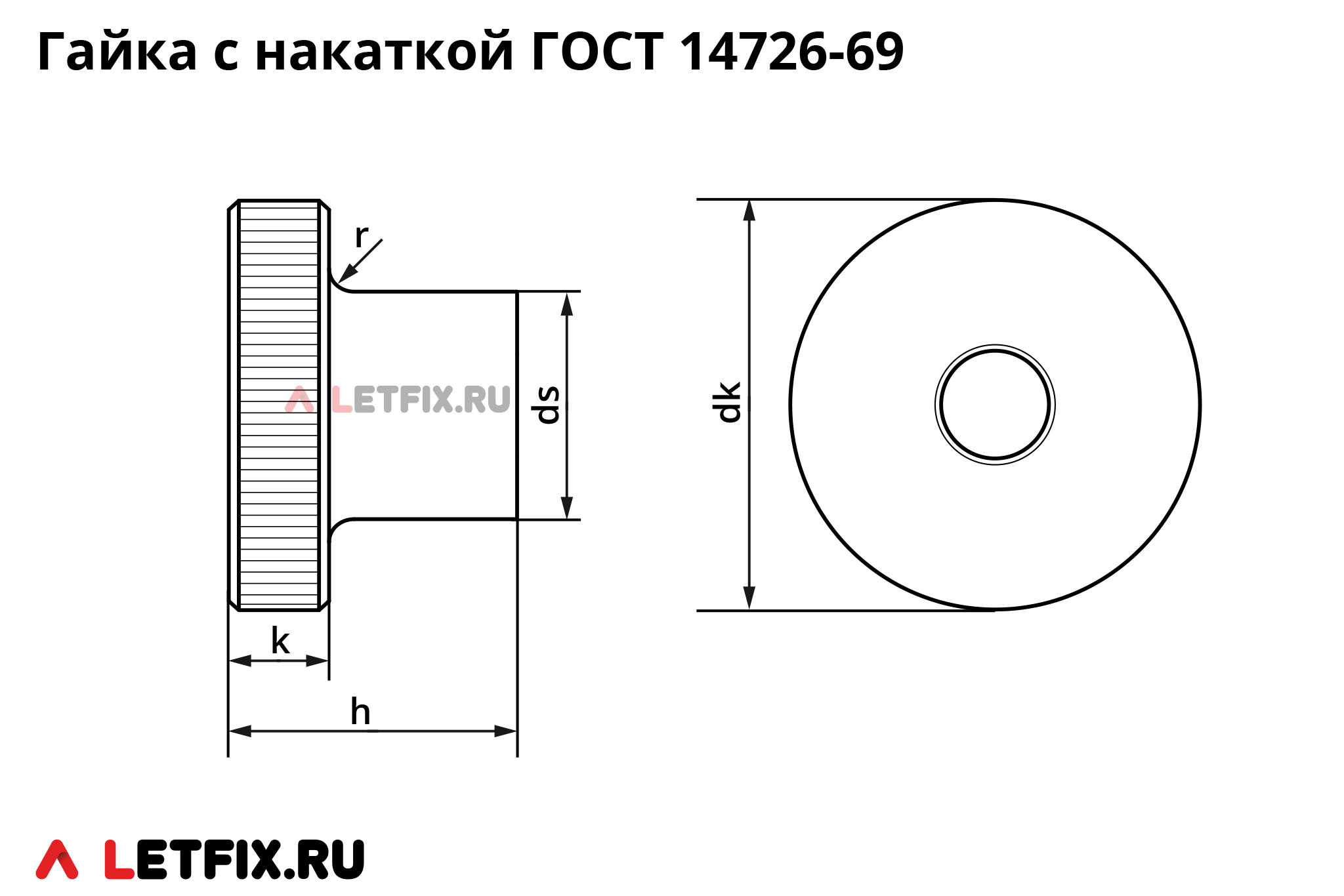

| Размер резьбы | Шаг резьбы, в мм | h, высота гайки, в мм | k, высота накатки, в мм | dk, диаметр до накатки, в мм | ds, диаметр подголовника, в мм | Обозначение по стандарту ГОСТ 14726 |
|---|---|---|---|---|---|---|
| М5 | 0,8 | 12 | 5 | 20 | 10 | 7003-0251 |
| М5 | 0,8 | 16 | 5 | 20 | 10 | 7003-0252 |
| М6 | 1 | 14 | 6 | 25 | 12 | 7003-0253 |
| М6 | 1 | 20 | 6 | 25 | 12 | 7003-0254 |
| М8 | 1,25 | 18 | 7 | 32 | 16 | 7003-0255 |
| М8 | 1,25 | 25 | 7 | 32 | 16 | 7003-0256 |
| М10 | 1,5 | 20 | 8 | 36 | 20 | 7003-0257 |
| М10 | 1,5 | 30 | 8 | 36 | 20 | 7003-0258 |
| М12 | 1,75 | 25 | 10 | 40 | 24 | 7003-0259 |
| М12 | 1,75 | 36 | 10 | 40 | 24 | 7003-0260 |
Материалы и покрытие гаек ГОСТ 14726-69 с накаткой
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Гайки ГОСТ 14726 69 с накатанной головкой, выполненные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги гаек ГОСТ 14726-69 в стандартах DIN
Аналоги гайки с накаткой ГОСТ 14726 в стандартах DIN:
— DIN 466. Стандарт DIN 466 является близким аналогом ГОСТ 14726-69 но регламентирует гайки с резьбой от М1 до М10 включительно. В немецком стандарте — на каждый размер резьбы резьбы одно исполнение гайки.
