DIN 662 — заклепка забивная с полупотайной головкой
DIN 662 — заклепка забивная с полупотайной головкой.
Стандарт DIN 662 для заклепок с полупотайной головкой регламентирует диаметры заклепок от 1 до 6 миллиметров включительно.

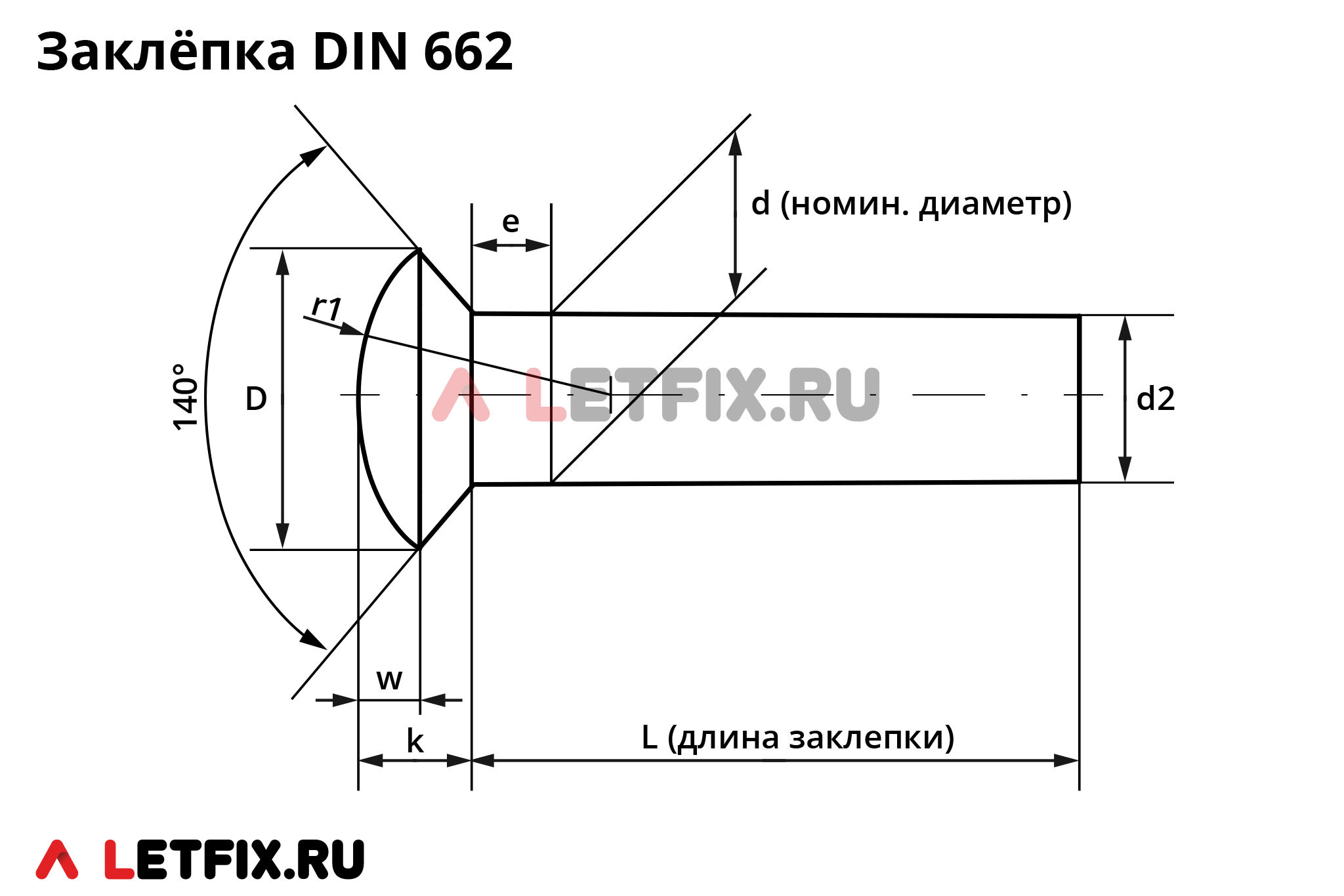

| d, номин. диаметр заклепки, в мм | d2, мин. диаметр заклепки, в мм | D, диаметр головки, в мм | k, высота головки ≈, в мм | w, высота сферы ≈, в мм | e макс., в мм | r1 ≈, в мм |
|---|---|---|---|---|---|---|
| 1,6 | 1,52 | 3,2 | 0,9 | 0,6 | 0,8 | 1,6 |
| 2 | 1,87 | 4 | 1 | 0,7 | 1 | 1,9 |
| 2,5 | 2,37 | 5 | 1,2 | 0,8 | 1,25 | 2,4 |
| 3 | 2,87 | 6 | 1,5 | 1 | 1,5 | 2,8 |
| 3,5* | 3,37 | 7 | 1,8 | 1,2 | 1,75 | 3,4 |
| 4 | 3,87 | 8 | 2,1 | 1,4 | 2 | 3,8 |
| 5 | 4,82 | 10 | 2,5 | 1,7 | 2,5 | 4,6 |
| 6 | 5,82 | 12 | 3 | 2 | 3 | 5,7 |
* — размер применять не рекомендуется.
Материалы и покрытие заклепок DIN 662

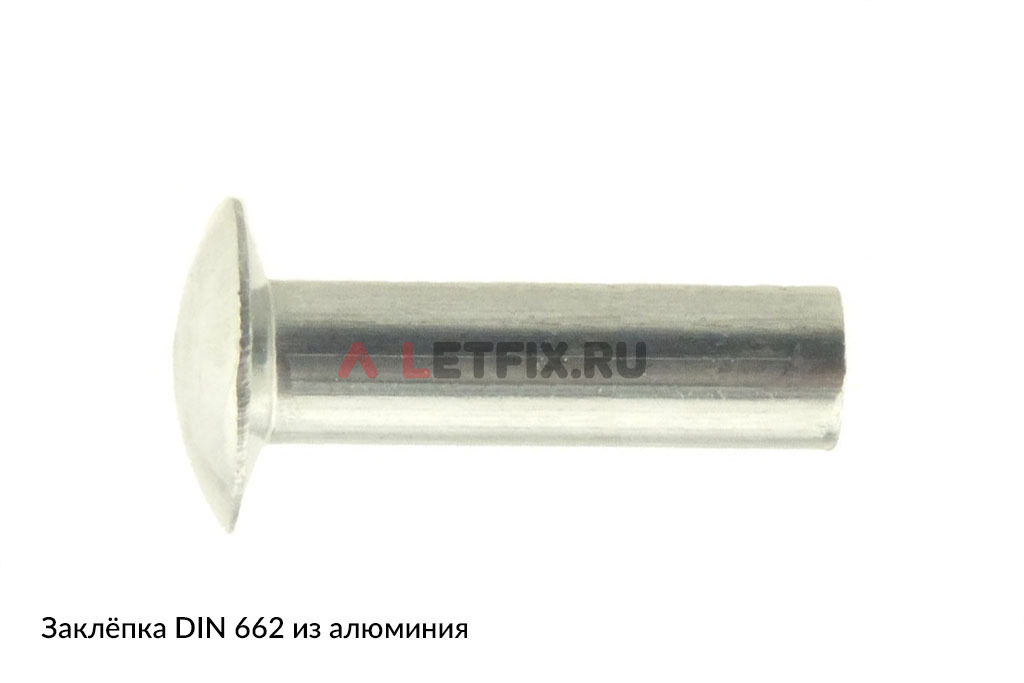

Материалы: углеродистая сталь, нержавеющая сталь, латунь, алюминий, медь.
Забивные заклепки ДИН 662 с полупотайной головкой, выполненные из углеродистой стали, могут подвергаться процессу электролитического цинкования (в том числе с пассивацией).
Аналоги забивных заклепок DIN 662 в стандартах ГОСТ и ISO
Аналоги заклепок DIN 662 в стандартах ГОСТ:
— ГОСТ 10301-80. Заклепки, выполненные по стандарту ГОСТ 10301-80, аналогичны заклепкам DIN 662 по форме исполнения но имеют различия по углу потайной области, диаметру головки, а также отличается расстояние измерения номинального диаметра (на схеме — e). Стандарт ГОСТ 10301-80 регламентирует заклепки диаметром от 2 до 36 мм включительно, а DIN 662 — от 1 до 6 мм.
Аналоги заклепок DIN 662 в стандартах ISO:
— ISO 1051. Стандарт ISO 1051 регламентирует только диаметры тела заклепок от 1 до 36 мм включительно.
