DIN 674 — заклепка забивная с низкой полукруглой головкой
DIN 674 — заклепка забивная с низкой полукруглой головкой.
Стандарт DIN 674 для заклепок с низкой полукруглой головкой регламентирует диаметры заклепок от 1,4 до 6 миллиметров включительно.

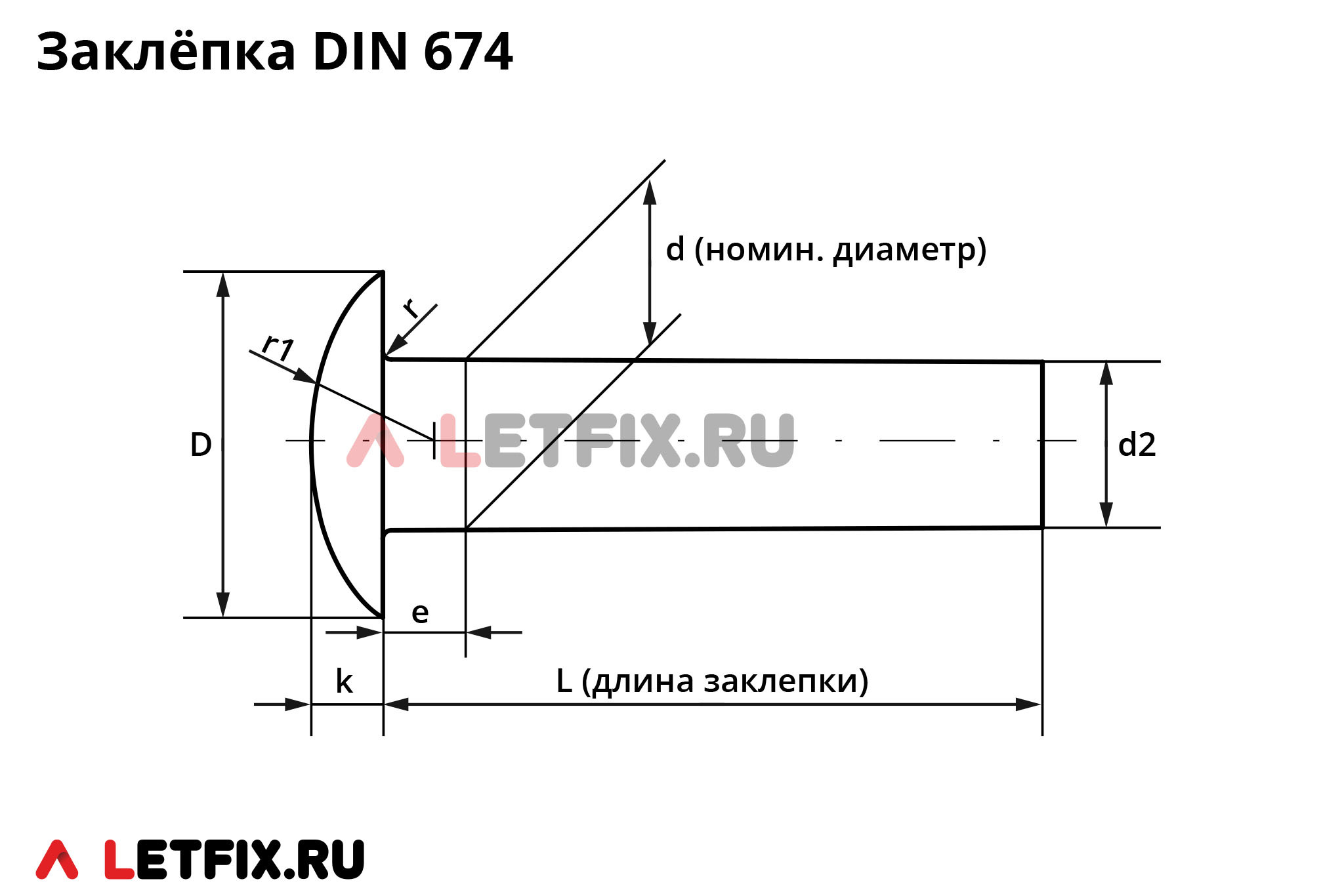

| d, номин. диаметр заклепки, в мм | d2, мин. диаметр заклепки, в мм | D, диаметр головки, в мм | k, высота головки, в мм | e макс., в мм | r мин., в мм | r1 ≈, в мм |
|---|---|---|---|---|---|---|
| 1,4* | 1,33 | 3,2 | 0,7 | 0,7 | 0,2 | 2,8 |
| 1,6 | 1,52 | 3,6 | 0,8 | 0,8 | 0,2 | 3 |
| 2 | 1,87 | 4,5 | 1 | 1 | 0,2 | 3,6 |
| 2,5 | 2,37 | 5,6 | 1,3 | 1,25 | 0,2 | 4,2 |
| 3 | 2,87 | 6,8 | 1,5 | 1,5 | 0,2 | 5,4 |
| 3,5* | 3,37 | 7,8 | 1,8 | 1,75 | 0,3 | 6,1 |
| 4 | 3,87 | 9 | 2 | 2 | 0,3 | 7,1 |
| 5 | 4,82 | 11,2 | 2,5 | 2,5 | 0,3 | 8,8 |
| 6 | 5,82 | 13,5 | 3 | 3 | 0,4 | 10,7 |
* — размер применять не рекомендуется.
Материалы и покрытие заклепок DIN 674
Материалы: углеродистая сталь, нержавеющая сталь, латунь, алюминий, медь.
Забивные заклепки ДИН 674 с низкой полукруглой головкой из углеродистой стали могут подвергаться процессу электролитического цинкования (в том числе с пассивацией).
Аналоги забивных заклепок DIN 674 в стандартах ГОСТ и ISO
Аналоги заклепок DIN 674 в стандартах ГОСТ:
— ГОСТ 10302-80. Стандарт по исполнению соответствует DIN 674, но имеет отличия по высоте и диаметру головок, а также небольшие расхождения по расстоянию измерения номинального диаметра (на схеме — e). Стандарт ГОСТ 10302-80 регламентирует заклепки диаметром от 2 до 10 мм включительно, а DIN 674 — от 1,4 до 6 мм.
Аналоги заклепок DIN 674 в стандартах ISO:
— ISO 1051. Стандарт ISO 1051 регламентирует только диаметры тела заклепок от 1 до 36 мм включительно.
