DIN 434 — шайба квадратная косая для швеллеров
DIN 434 — шайба косая квадратная с уклоном 8% для швеллеров. Используется совместно с болтами, винтами и гайками при проведении строительно-монтажных работ, а также при проведении сборочных работ в машиностроении и станкостроении.
Стандарт DIN 434 регламентирует косые шайбы с уклоном 8% для швеллеров для болтов и гаек с размерами резьбы от М8 до М27 включительно. Имеют диаметры отверстий от 9 до 30 мм включительно.

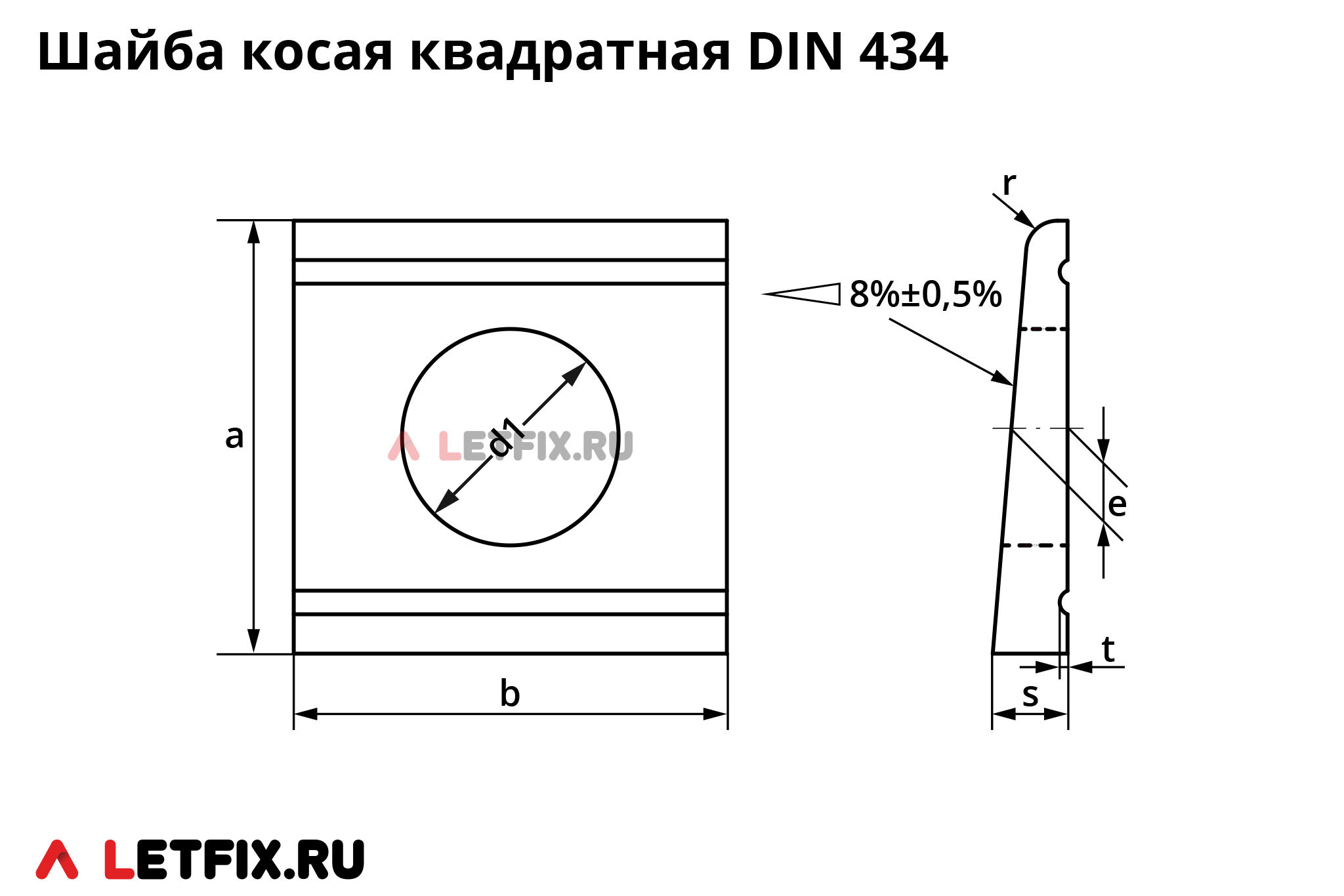

| Для резьбы | d1, внутренний диаметр, в мм | a, длина шайбы, в мм | b, ширина шайбы, в мм | s, толщина шайбы, в мм | e ≈, в мм | r ≈, в мм | t ≈, в м | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мин.* | макс. | номин.* | мин. | макс. | номин.* | мин. | макс. | номин.* | мин. | макс. | ||||
| М8 | 9 | 9,36 | 22 | 20 | 24 | 22 | 21,35 | 22,65 | 3,8 | 3,2 | 4,4 | 2,9 | 1,6 | 0,5 |
| М10 | 11 | 11,43 | 22 | 20 | 24 | 22 | 21,35 | 22,65 | 3,8 | 3,2 | 4,4 | 2,9 | 1,6 | 0,5 |
| М12 | 13,5 | 13,93 | 26 | 24 | 28 | 30 | 29,35 | 30,65 | 4,9 | 3,9 | 5,9 | 3,7 | 2 | 0,7 |
| М16 | 17,5 | 17,93 | 32 | 29,5 | 34,5 | 36 | 35,2 | 36,8 | 5,9 | 4,9 | 6,9 | 4,45 | 2,4 | 0,8 |
| М20 | 22 | 22,52 | 40 | 37,5 | 42,5 | 44 | 43,2 | 44,8 | 7 | 6 | 8 | 5,25 | 2,8 | 0,9 |
| М22 | 24 | 24,52 | 44 | 41,5 | 46,5 | 50 | 49,2 | 50,8 | 8 | 7 | 9 | 6 | 3,2 | 1 |
| М24 | 26 | 26,52 | 56 | 53 | 59 | 56 | 55,05 | 56,95 | 8,5 | 7,3 | 9,7 | 6,26 | 3,2 | 1 |
| М27 | 30 | 30,52 | 56 | 53 | 59 | 56 | 55,05 | 56,95 | 8,5 | 7,3 | 9,7 | 6,26 | 3,2 | 1 |
* — номинальный размер.
Материалы и покрытие шайб DIN 434
Материалы: углеродистая сталь, нержавеющая сталь.
Шайбы квадратные косые ДИН 434 из углеродистой стали могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), горячего цинкования, воронения, нанесения цинк-ламельного покрытия, фосфатирования, оксидирования.
Аналоги шайб DIN 434 в стандартах ГОСТ и DIN
Аналоги шайбы DIN 434 в стандартах ГОСТ:
— ГОСТ 10906-78. Шайбы по стандарту ГОСТ 10906-78 имеют уклон больше, чем шайбы DIN 434. Также шайбы по отечественному стандарту имеют немного другие размеры и у отечественных шайб отсутствуют канавки. В ГОСТ 10906 присутствуют шайбы для размеров резьбы М6, М14 и М18, которые отсутствуют в DIN 434.
Аналоги шайбы DIN 434 в стандартах DIN:
— DIN 435. Стандарт DIN 435 регламентирует косые квадратные шайбы с уклоном 14% и одной канавкой.
