DIN 84 — винт с низкой цилиндрической головкой с прямым шлицем
DIN 84 — винт с низкой цилиндрической головкой с прямым шлицем. Применяется для соединения элементов при проведении сборочных работ.
Стандарт DIN 84 для винтов с цилиндрической головкой регламентирует резьбу от М1 до М10 включительно. Класс точности — А.
| Резьба | Шаг | D, диаметр | k, высота | S, номин. размер ключа** | a макс., в мм | t мин., в мм | w мин., в мм | r мин., в мм | ||
| мин. | макс.** | мин. | макс.** | |||||||
| М1 | 0,25 | 1,86 | 2 | 0,56 | 0,7 | 0,25 | 0,5 | 0,25 | 0,16 | 0,1 |
| М1,2 | 0,25 | 2,16 | 2,3 | 0,66 | 0,8 | 0,3 | 0,5 | 0,3 | 0,21 | 0,1 |
| М1,4 | 0,3 | 2,46 | 2,6 | 0,76 | 0,9 | 0,3 | 0,6 | 0,4 | 0,21 | 0,1 |
| М1,6 | 0,35 | 2,86 | 3 | 0,86 | 1 | 0,4 | 0,7 | 0,45 | 0,26 | 0,1 |
| М1,8* | 0,35 | 3,22 | 3,4 | 1,06 | 1,2 | 0,4 | 0,7 | 0,5 | 0,36 | 0,1 |
| М2 | 0,4 | 3,62 | 3,8 | 1,16 | 1,3 | 0,5 | 0,8 | 0,6 | 0,36 | 0,1 |
| М2,5 | 0,45 | 4,32 | 4,5 | 1,46 | 1,6 | 0,6 | 0,9 | 0,7 | 0,56 | 0,1 |
| М3 | 0,5 | 5,32 | 5,5 | 1,86 | 2 | 0,8 | 1 | 0,85 | 0,76 | 0,1 |
| М3,5* | 0,6 | 5,82 | 6 | 2,26 | 2,4 | 1 | 1,2 | 1 | 0,96 | 0,1 |
| М4 | 0,7 | 6,78 | 7 | 2,46 | 2,6 | 1,2 | 1,4 | 1,1 | 1,06 | 0,2 |
| М5 | 0,8 | 8,28 | 8,5 | 3,12 | 3,3 | 1,2 | 1,6 | 1,3 | 1,52 | 0,2 |
| М6 | 1 | 9,78 | 10 | 3,6 | 3,9 | 1,6 | 2 | 1,6 | 1,6 | 0,25 |
| М8 | 1,25 | 12,73 | 13 | 4,7 | 5 | 2 | 2,5 | 2 | 2,2 | 0,4 |
| М10 | 1,5 | 15,73 | 16 | 5,7 | 6 | 2,5 | 3 | 2,4 | 2,7 | 0,4 |
* — размер применять не рекомендуется
** — номинальный размер
Материалы и покрытие винтов DIN 84
Материалы: углеродистая сталь, нержавеющая сталь А2 и А4, латунь, полиамид.

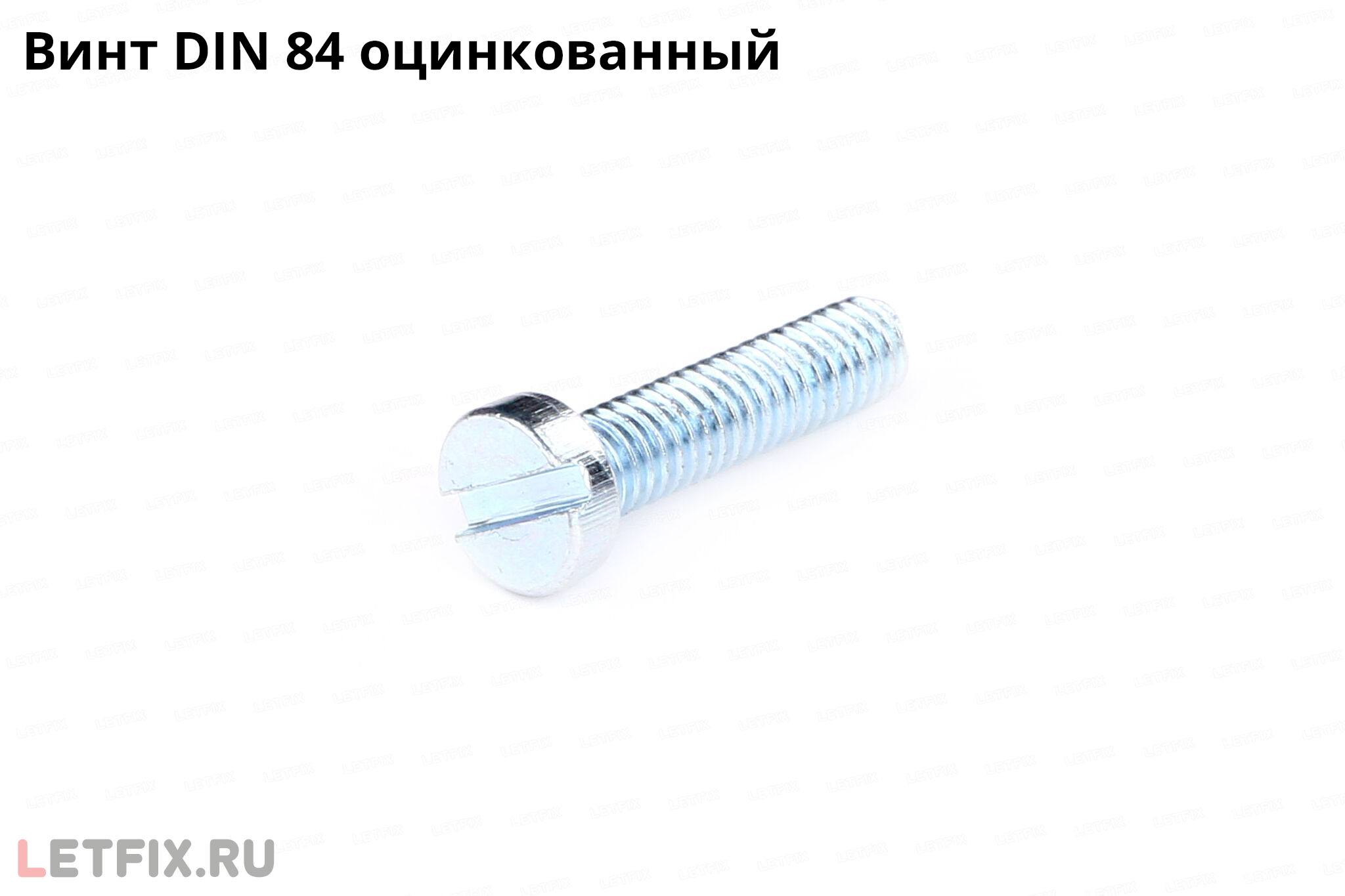

Винты DIN 84 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов DIN 84 в стандартах ГОСТ и ISO
Аналоги винта DIN 84 в стандартах ГОСТ:
— ГОСТ Р ИСО 1207-2013. Стандарт соответствует DIN 84 с небольшими исключениями по диапазону минимальных и максимальных значений высоты головки до резьбы М3. Также минимально различаются по размерам расстояния до шлица (на схеме — w). В стандарте ГОСТ Р ИСО 1207 отсутствуют винты с размерами резьбы М1, М1,2, М1,4 и М1,8.
— ГОСТ 1491-80. Стандарт соответствует DIN 84, но допускает винты класса точности B. Также в стандарте ГОСТ отсутствует размер резьбы М1,8, а присутствуют М12, М14, М16, М18 и М20.
Аналоги винта DIN 84 в стандартах ISO:
— ISO 1207. Стандарт соответствует DIN 84 с исключениями по диапазону минимальных и максимальных значений высоты головки для размеров до М3. Также немного различаются по расстоянию до шлица (на схеме — w). В стандарте ISO 1207 отсутствуют винты с размерами резьбы М1, М1,2, М1,4 и М1,8.
