DIN 463 — шайба стопорная с двумя лапками

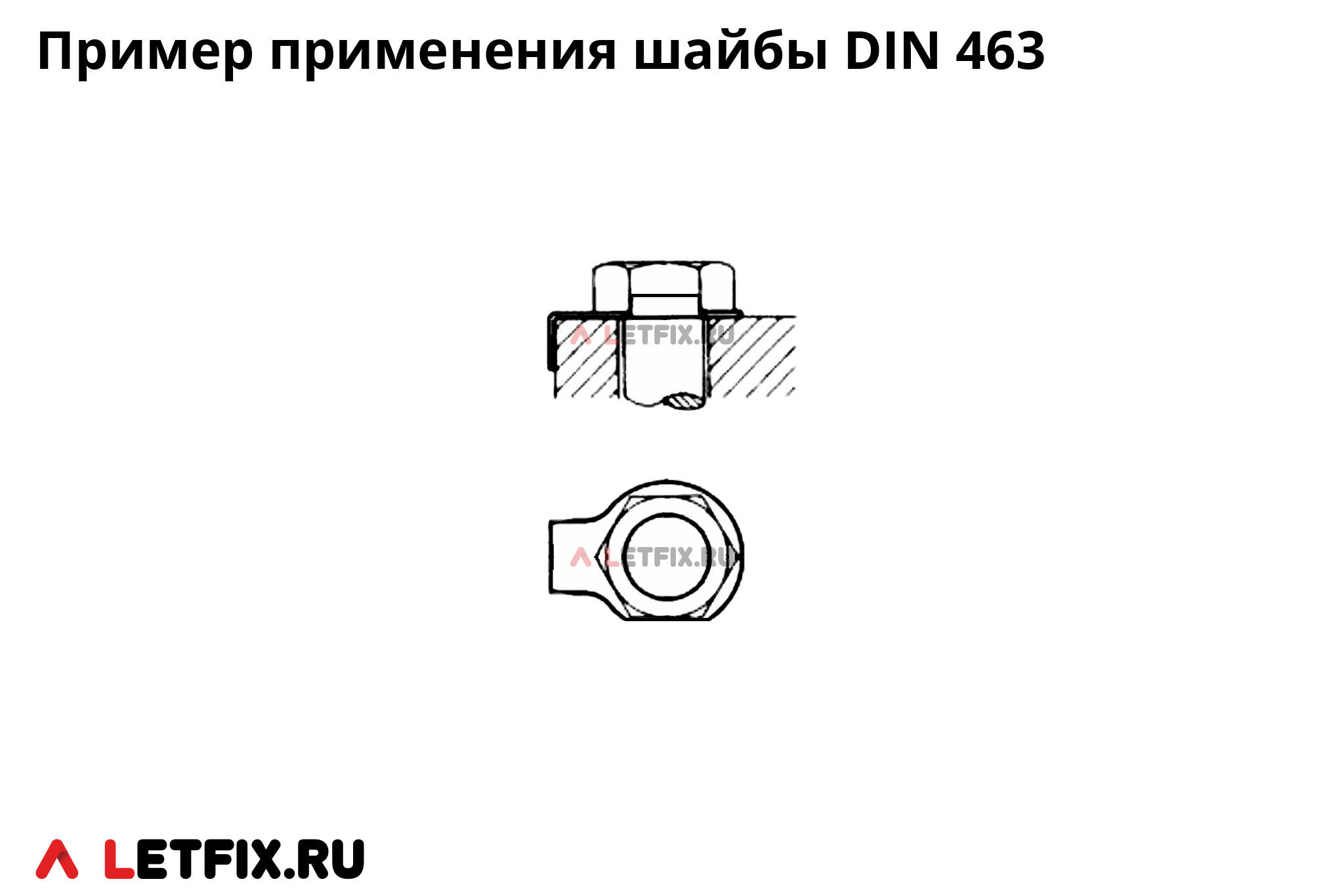

DIN 463 — шайба стопорная с двумя лапками для стопорения болтов с шестигранной головкой и шестигранных гаек.
Стандарт DIN 463 регламентирует стопорные шайбы для болтов и гаек с резьбой от М3 до М52 включительно.

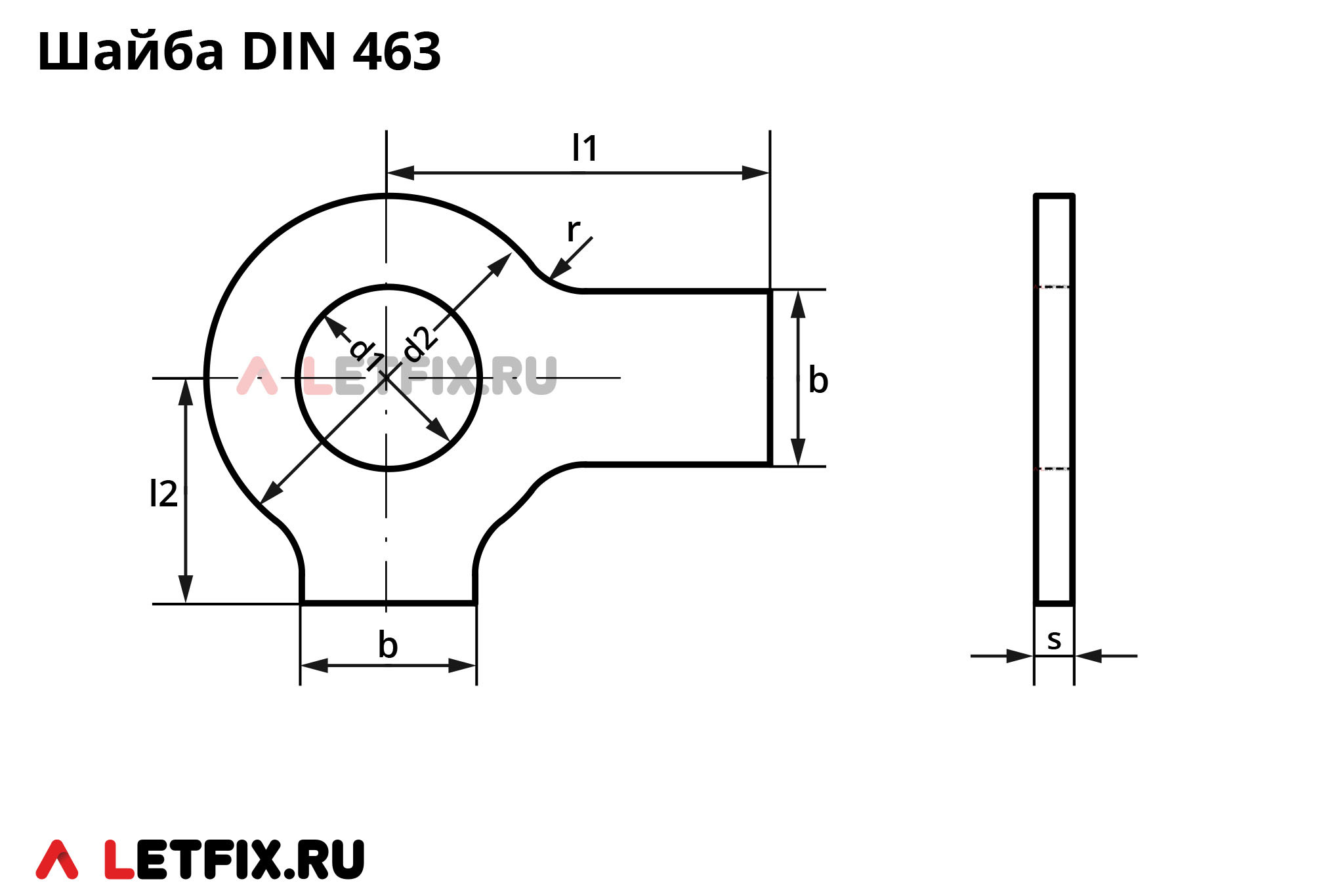

| Для размера резьбы | d1, внутренний диаметр, в мм | b, ширина лапок, в мм | d2, в мм | l1, в мм | l2, в мм | s, толщина шайбы, в мм | r, в мм |
|---|---|---|---|---|---|---|---|
| М3 | 3,2 | 4 | 7 | 13 | 5 | 0,38* | 1,6 |
| М3,5 | 3,7 | 4 | 8 | 13 | 5,5 | 0,38* | 1,6 |
| М4 | 4,3 | 5 | 9 | 14 | 6,5 | 0,38* | 2,5 |
| М5 | 5,3 | 6 | 10 | 16 | 8 | 0,5 | 2,5 |
| М6 | 6,4 | 7 | 12,5 | 18 | 9 | 0,5 | 4 |
| М7 | 7,4 | 7 | 14 | 18 | 10 | 0,5 | 4 |
| М8 | 8,4 | 8 | 17 | 20 | 11 | 0,75 | 4 |
| М10 | 10,5 | 10 | 21 | 22 | 13 | 0,75 | 4 |
| М12 | 13 | 12 | 24 | 28 | 15 | 1 | 6 |
| М14 | 15 | 12 | 28 | 28 | 16 | 1 | 6 |
| М16 | 17 | 15 | 30 | 32 | 18 | 1 | 6 |
| М18 | 19 | 18 | 34 | 36 | 20 | 1 | 6 |
| М20 | 21 | 18 | 37 | 36 | 21 | 1 | 6 |
| М22 | 23 | 20 | 39 | 42 | 23 | 1 | 6 |
| М24 | 25 | 20 | 44 | 42 | 25 | 1 | 6 |
| М27 | 28 | 23 | 50 | 48 | 29 | 1,6 | 6 |
| М30 | 31 | 26 | 56 | 52 | 32 | 1,6 | 10 |
| М33 | 34 | 28 | 60 | 56 | 34 | 1,6 | 10 |
| М36 | 37 | 30 | 66 | 60 | 38 | 1,6 | 10 |
| М39 | 40 | 32 | 72 | 64 | 41 | 1,6 | 10 |
| М42 | 43 | 35 | 78 | 70 | 44 | 1,6 | 10 |
| М45 | 46 | 38 | 85 | 75 | 48 | 1,6 | 10 |
| М48 | 50 | 40 | 92 | 80 | 50 | 1,6 | 10 |
| М52 | 54 | 44 | 98 | 85 | 53 | 1,6 | 10 |
* — у шайб, выполненных из латуни, толщина составляет 0,4 мм.
Материалы и покрытие шайб DIN 463
Материалы: углеродистая сталь, нержавеющая сталь, латунь.

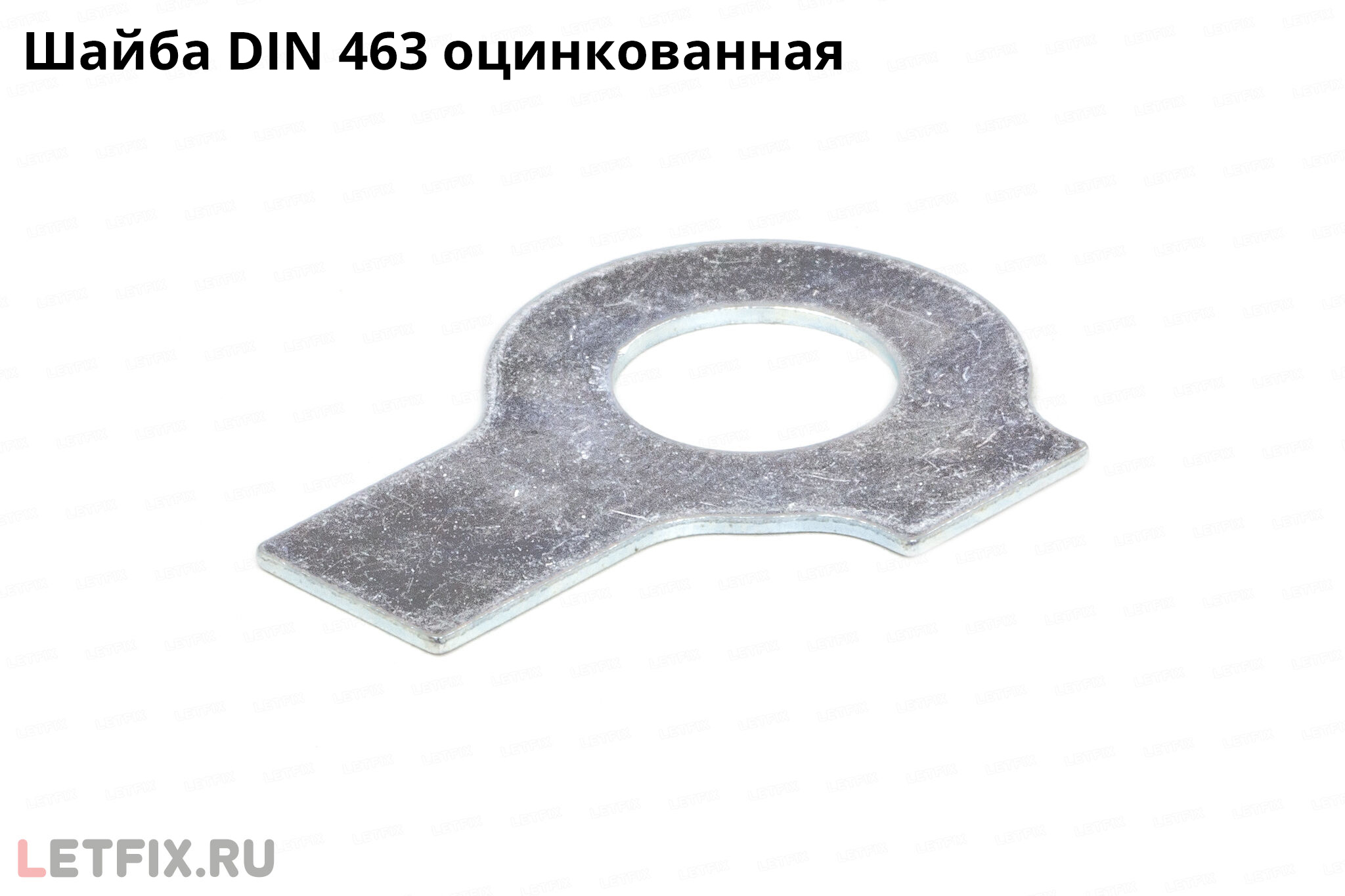

Шайбы стопорные двухлапчатые DIN 463 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги шайб DIN 463 в стандартах ГОСТ и ISO
Аналоги стопорной шайбы DIN 463 в стандартах ГОСТ
Стандарт не имеет точных аналогов ни в стандартах ГОСТ, ни в стандартах ISO. Ниже подобраны близкие стандарты:
— ГОСТ 13463-77. Шайба по стандарту ГОСТ 13463-77 имеет лапку и "усы", в отличии от DIN 463, который имеет только лапки. Стандарт ГОСТ 13463 регламентирует шайбы для размеров резьбы от М3 до М48 включительно.
— ГОСТ 13464-77. Шайба уменьшенного типа по стандарту ГОСТ 13464 также имеет лапку и "усы", в отличии от стопорной шайбы DIN 463, который имеет только две лапки.
