DIN 444 — болты откидные
DIN 444 — болт откидной с ушком (сквозным круглым отверстием в головке). Применяются в станкостроении, машиностроении для создания быстроразборных соединений, петлевых соединений, а также в качестве быстросъемного элемента, в том числе для подъёма люков, задвижек и прочих элементов. Также винты DIN 444 нашли применение при монтаже различных элементов в стены и потолки совместно с анкерами.
Стандарт DIN 444 регламентирует откидные болты с размерами резьбы от М5 до М39 включительно.
Так как мы поставляем откидные болты класса точности B, то ниже указаны их основные размеры. Откидные болты с неполной резьбой имеют в наименовании "B" или "н/р", а откидные болты с полной резьбой обозначаются "LB" или "п/р".

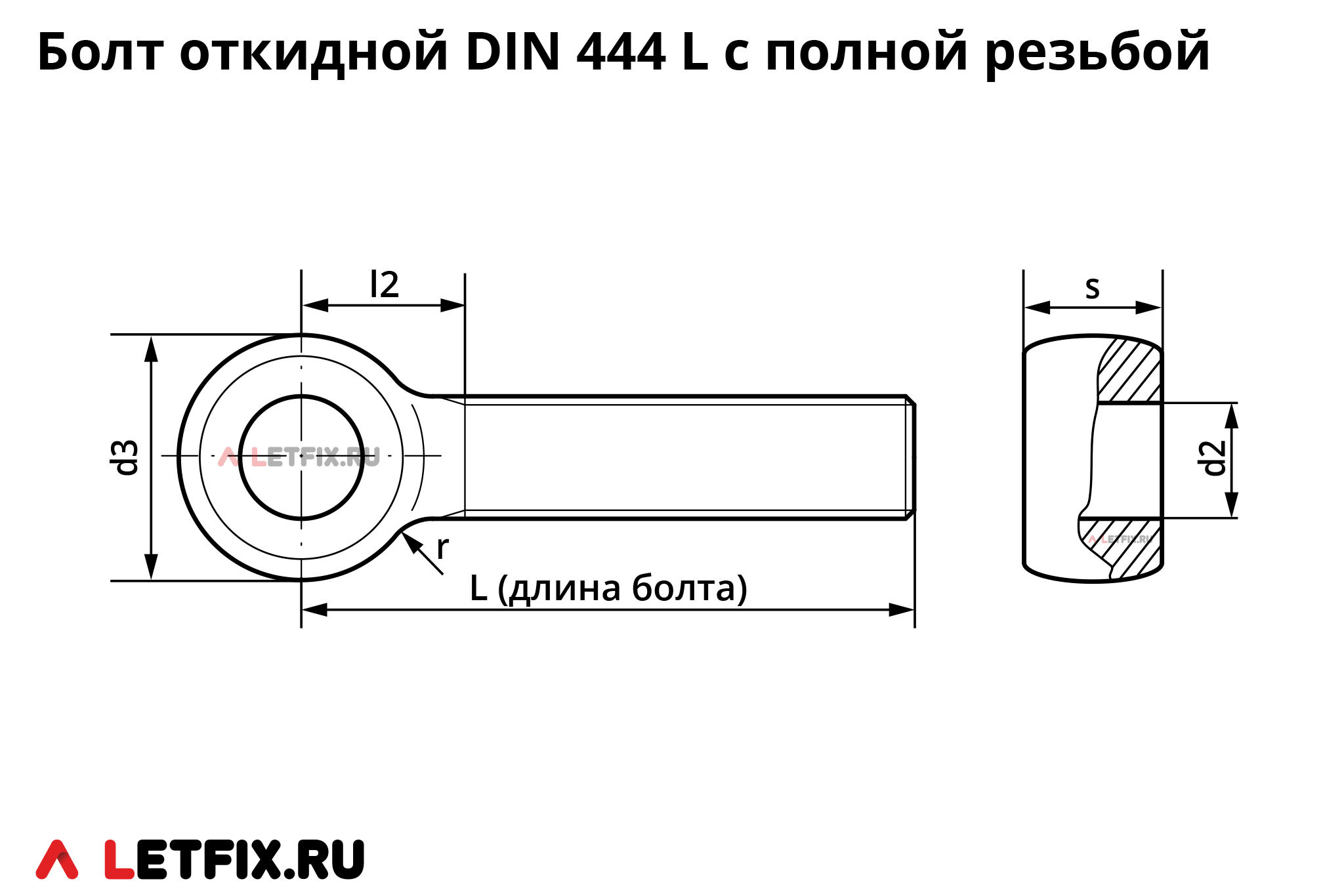

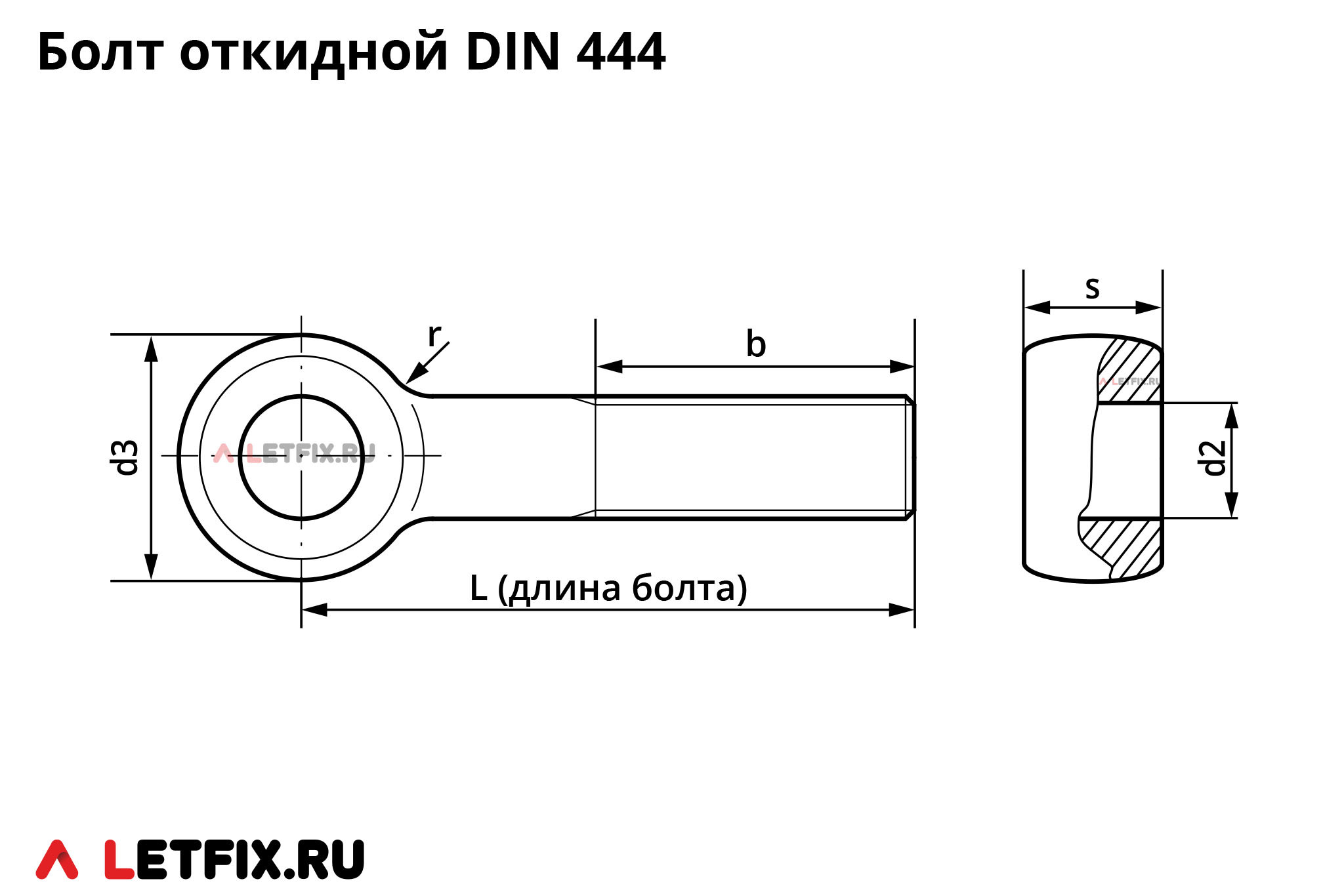

Основные размеры откидных болтов DIN 444 класса точности B
Размер резьбы | Шаг резьбы | b, длина резьбы, мм | d2, диаметр проушины, мм | d3, мм | r, мм | s, мм | l2* макс., мм | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
при L≤125 | при L>125 и ≤200 | при L>200 | мин. | макс. | номин. | мин. | макс. | мин. | макс. | ||||
М5 | 0,8 | 16 | - | - | 5 | 11,57 | 12 | 2,5 | 1,875 | 3,75 | 5,88 | 6 | 11 |
М6 | 1 | 18 | - | - | 6 | 13,57 | 14 | 4 | 3 | 6 | 6,85 | 7 | 14 |
М8 | 1,25 | 22 | 28 | - | 8 | 17,57 | 18 | 4 | 3 | 6 | 8,85 | 9 | 16 |
М10 | 1,5 | 26 | 32 | - | 10 | 19,48 | 20 | 4 | 3 | 6 | 11,82 | 12 | 18 |
М12 | 1,75 | 30 | 36 | 49 | 12 | 24,48 | 25 | 6 | 4,5 | 9 | 13,82 | 14 | 23 |
М16 | 2 | 38 | 44 | 57 | 16 | 31,38 | 32 | 6 | 4,5 | 9 | 16,82 | 17 | 27 |
М20 | 2,5 | 46 | 52 | 65 | 18 | 39,38 | 40 | 6 | 4,5 | 9 | 21,79 | 22 | 32 |
М24 | 3 | 54 | 60 | 73 | 22 | 44,38 | 45 | 10 | 7,5 | 15 | 24,79 | 25 | 40 |
М27** | 3 | 60 | 66 | 79 | 24 | 49,38 | 50 | 10 | 7,5 | 15 | 26,79 | 27 | 42 |
М30 | 3,5 | 66 | 72 | 85 | 27 | 54,26 | 55 | 10 | 7,5 | 15 | 29,79 | 30 | 46 |
М33 | 3,5 | - | 78 | 91 | 30 | 59,26 | 60 | 16 | 12,8 | 22,4 | 33,75 | 34 | 54 |
М36 | 4 | - | 84 | 97 | 33 | 64,26 | 65 | 16 | 12,8 | 22,4 | 37,75 | 38 | 59 |
М39 | 4 | - | 90 | 103 | 36 | 69,26 | 70 | 16 | 12,8 | 22,4 | 40,75 | 41 | 61 |
* — расстояние для болтов с полной резьбой (п/р)
** — размер применять не рекомендуется
Материалы и покрытие болтов DIN 444

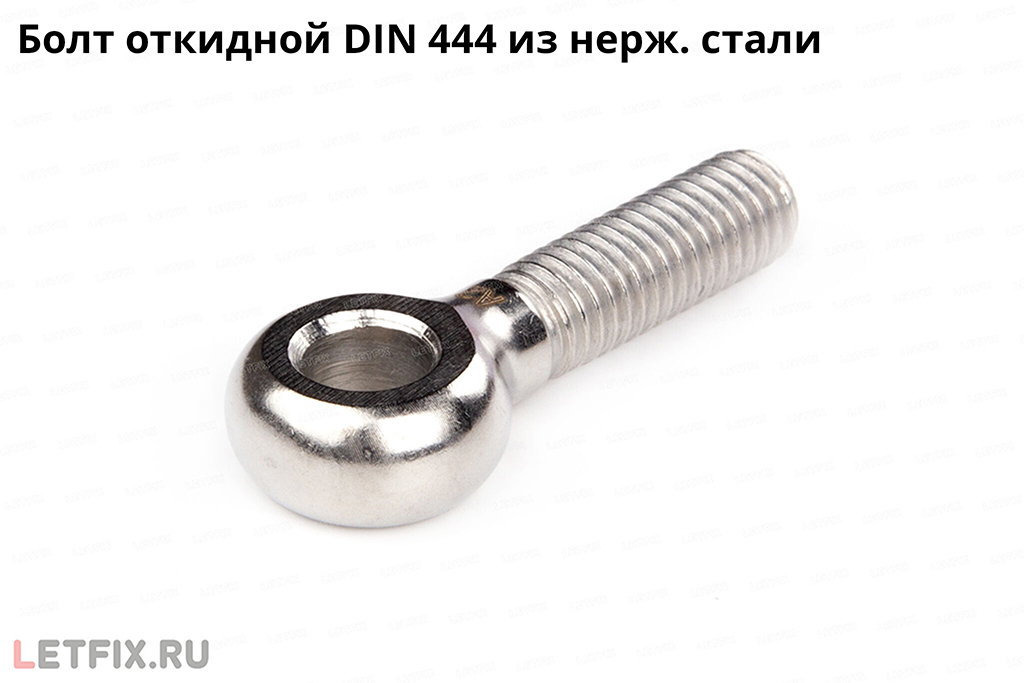

Материалы: углеродистая сталь, нержавеющая сталь А2 и А4, латунь.

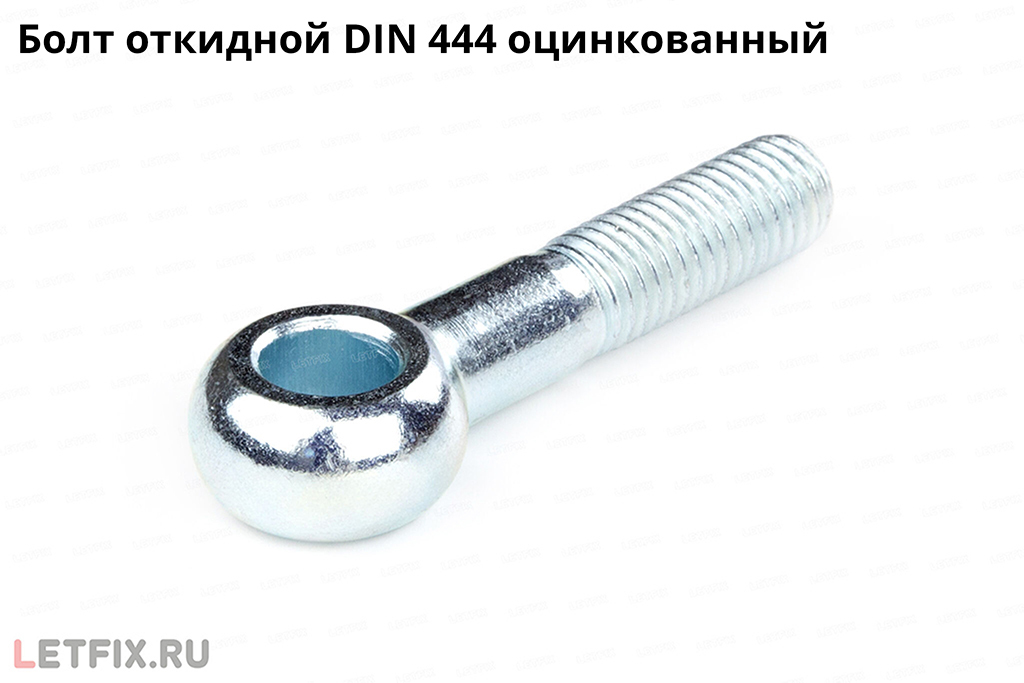

Болты откидные DIN 444 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги болтов DIN 444 в стандартах ГОСТ
Аналоги откидных болтов DIN 444 в стандартах ГОСТ:
— ГОСТ 3033-79. Откидные болты по стандарту ГОСТ 3033-79 исполнения 1 являются аналогом DIN 444, но имеют отличия по размерам ушка и длине резьбы.
— ГОСТ 14724-69. Откидные болты по стандарту ГОСТ 14724-69 по форме исполнения аналогичны DIN 444, но имеют отличия по размерам ушка и длине резьбы.
