DIN 438 — винт установочный со шлицем и засверленным концом

DIN 438 — установочный винт с прямым шлицем и засверленным концом. Используется при проведении сборочных работ.

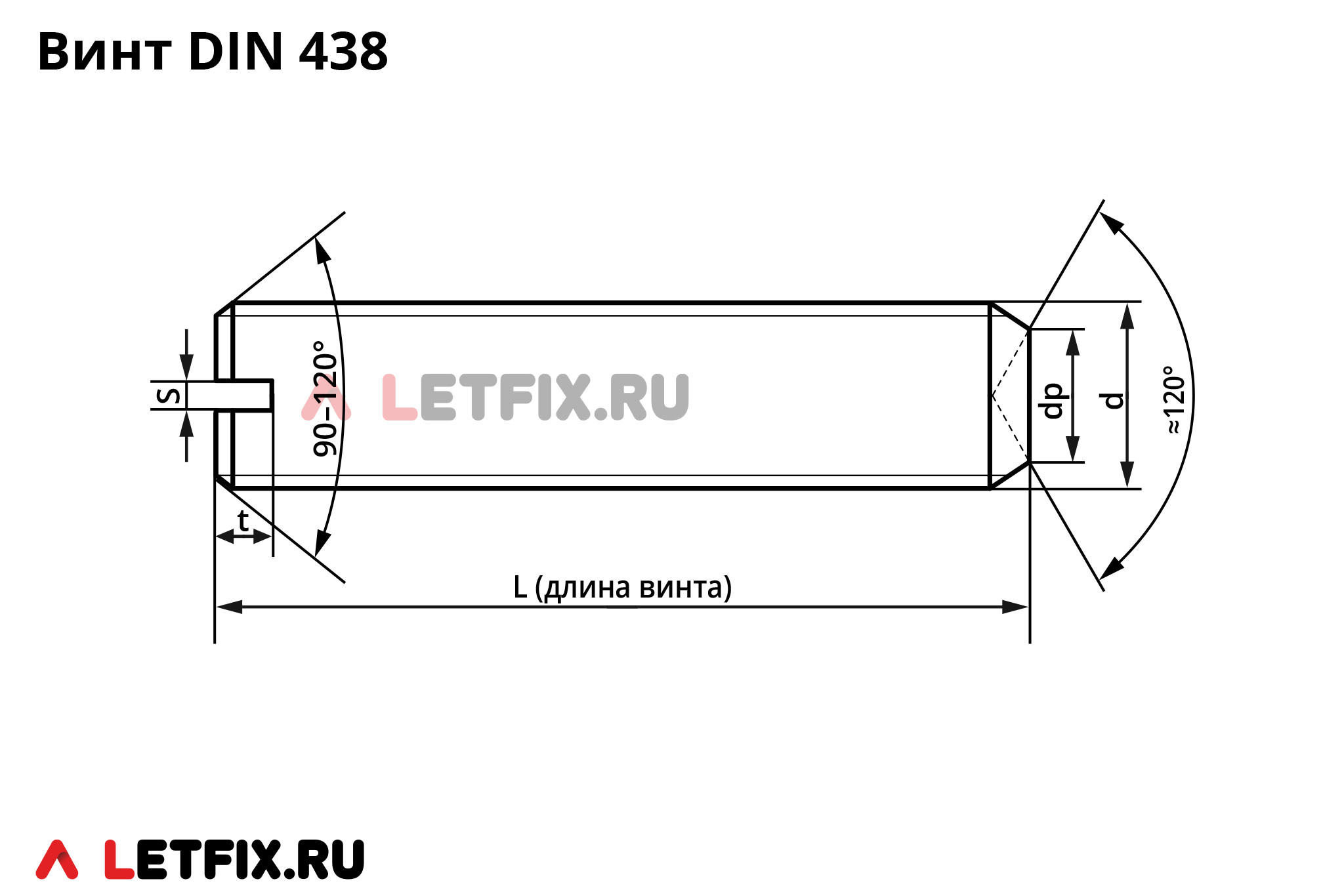

Стандарт DIN 438 для установочных винтов с просверленным концом регламентирует изделия с размерами резьбы от М1,6 до М12 включительно. Класс точности — А.

Стандарт замещён на ISO 7436 (DIN EN ISO 7436).

Резьба Шаг
резьбы
dp, диаметр
конца, в мм
S, номин.
размер
ключа
t
мин.,
в мм
мин. макс.
М1,6 0,35 0,55 0,8 0,25 0,56
М2 0,4 0,75 1 0,25 0,64
М2,5 0,45 0,95 1,2 0,4 0,72
М3 0,5 1,15 1,4 0,4 0,8
М3,5* 0,6 1,45 1,7 0,5 0,96
М4 0,7 1,75 2 0,6 1,12
М5 0,8 2,25 2,5 0,8 1,28
М6 1 2,75 3 1 1,6
М8 1,25 4,7 5 1,2 2
М10 1,5 5,7 6 1,6 2,4
М12 1,75 7,64 8 2 2,8

* — размер применять не рекомендуется

Материалы и покрытие винтов DIN 438

Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Винты DIN 438 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.

Аналоги винтов DIN 438 в стандартах ГОСТ и ISO

Аналоги установочного винта DIN 438 в стандартах ГОСТ:
ГОСТ 1479-93. Отечественные винты ГОСТ 1479-93 класса точности А — точный аналог DIN 438. Стандарт ГОСТ 1479, в отличии от DIN 438, допускает исполнение винтов класса точности B.

Аналоги винта DIN 438 в стандартах ISO:
ISO 7436. Стандарт DIN 438 полностью соответствует стандарту ИСО 7436, и более того был им замещен. В настоящее время действует стандарт DIN EN ISO 7436, полностью аналогичный ISO 7436.
