DIN 479 — винт с квадратной головкой и цилиндрическим концом
DIN 479 — винт установочный с квадратной головкой и цилиндрическим концом (болт с квадратной головкой и цилиндрическим концом). Используется в машиностроении, станкостроении, судостроении, строительстве и в других производственных отраслях.

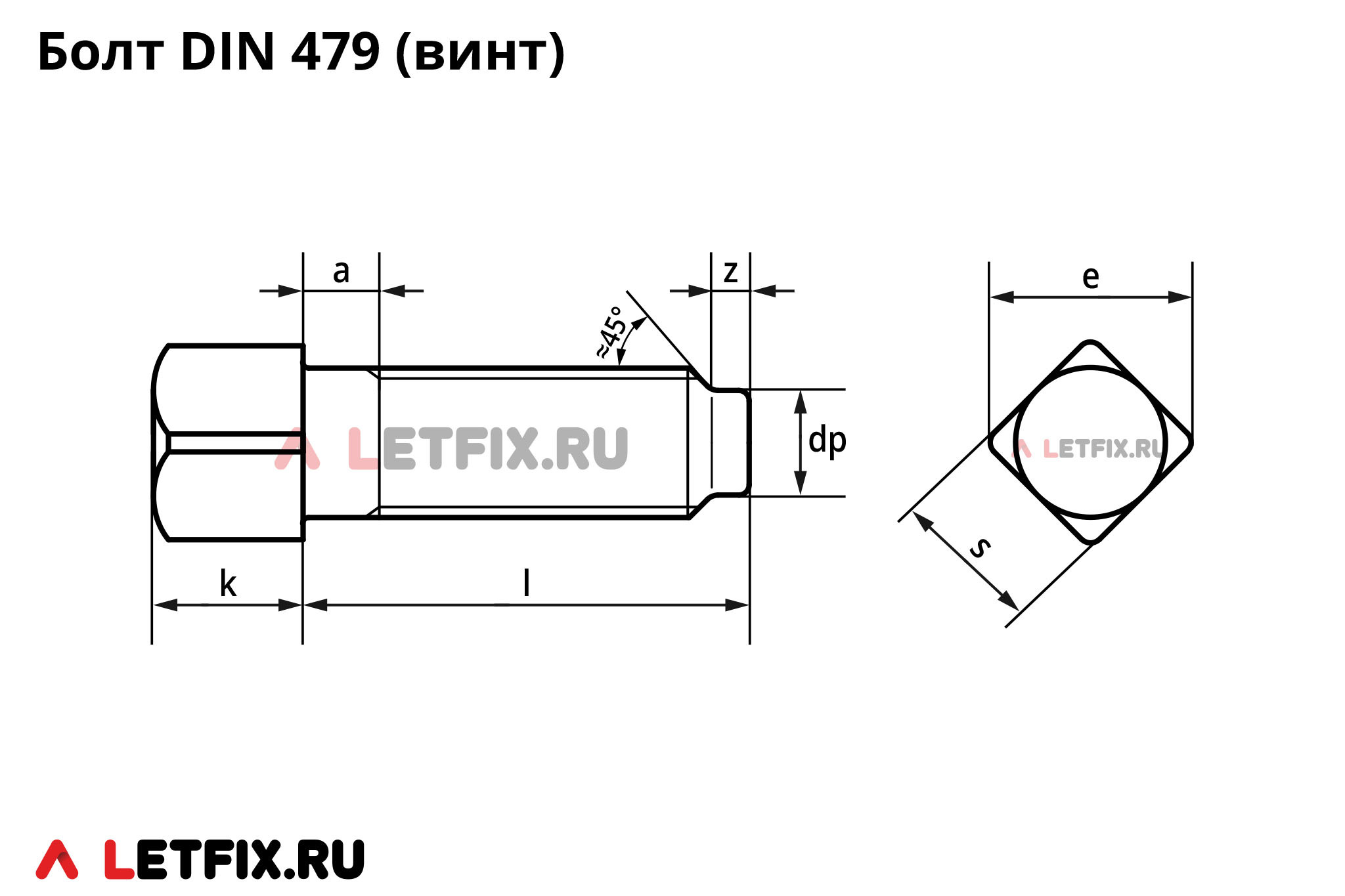

Стандарт DIN 479 для винтов с квадратной головкой и цилиндрическим концом (цапфой) регламентирует размеры винтов класса точности А с резьбой от М5 до М24 включительно.
| Резьба | Шаг резьбы | a макс., в мм | dp, диаметр цапфы, в мм | z, длина цапфы, в мм | k, высота головки, в мм | e* макс., в мм | s* макс., размер ключа | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| мин. | макс.* | мин.* | макс. | номин. | мин. | макс. | |||||
| М5 | 0,8 | 2,4 | 3,32 | 3,5 | 1,25 | 1,5 | 5 | 4,85 | 5,15 | 6,5 | 5 |
| М6 | 1 | 3 | 3,82 | 4 | 1,5 | 1,75 | 6 | 5,85 | 6,15 | 8 | 6 |
| М8 | 1,25 | 4 | 5,32 | 5,5 | 2 | 2,25 | 8 | 7,82 | 8,18 | 10 | 8 |
| М10 | 1,5 | 4,5 | 6,78 | 7 | 2,5 | 2,75 | 10 | 9,82 | 10,18 | 13 | 10 |
| М12 | 1,75 | 5,3 | 8,28 | 8,5 | 3 | 3,25 | 12 | 11,79 | 12,21 | 17 | 13 |
| М16 | 2 | 6 | 11,73 | 12 | 4 | 4,3 | 16 | 15,79 | 16,21 | 21 | 16 |
| М16 | 2 | 6 | 11,73 | 12 | 4 | 4,3 | 16 | 15,79 | 16,21 | 22 | 17 |
| М20 | 2,5 | 7,5 | 14,73 | 15 | 5 | 5,3 | 20 | 19,74 | 20,26 | 27 | 21 |
| М20 | 2,5 | 7,5 | 14,73 | 15 | 5 | 5,3 | 20 | 19,74 | 20,26 | 28 | 22 |
| М24 | 3 | 9 | 17,73 | 18 | 6 | 6,3 | 22 | 21,74 | 22,26 | 32 | 24 |
* — номинальный размер.
Материалы и покрытие винтов DIN 479
Материалы: углеродистая сталь.
Болты DIN 479 с квадратной головкой, произведенные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги винтов DIN 479 в стандартах ГОСТ
— ГОСТ 1482-84. Стандарт DIN 479 является аналогом ГОСТ 1482, но в отечественном стандарте регламентируются винты с размерами резьбы от М6 до М20 включительно.
