DIN 564 — винт с уменьшенной шестигранной головкой с коническим концом (конусом)
DIN 564 — винт установочный с уменьшенной шестигранной головкой и коническим концом (болт с уменьшенной шестигранной головкой и конусным концом). Используется в машиностроении, станкостроении, судостроении, строительстве и в других производственных отраслях.

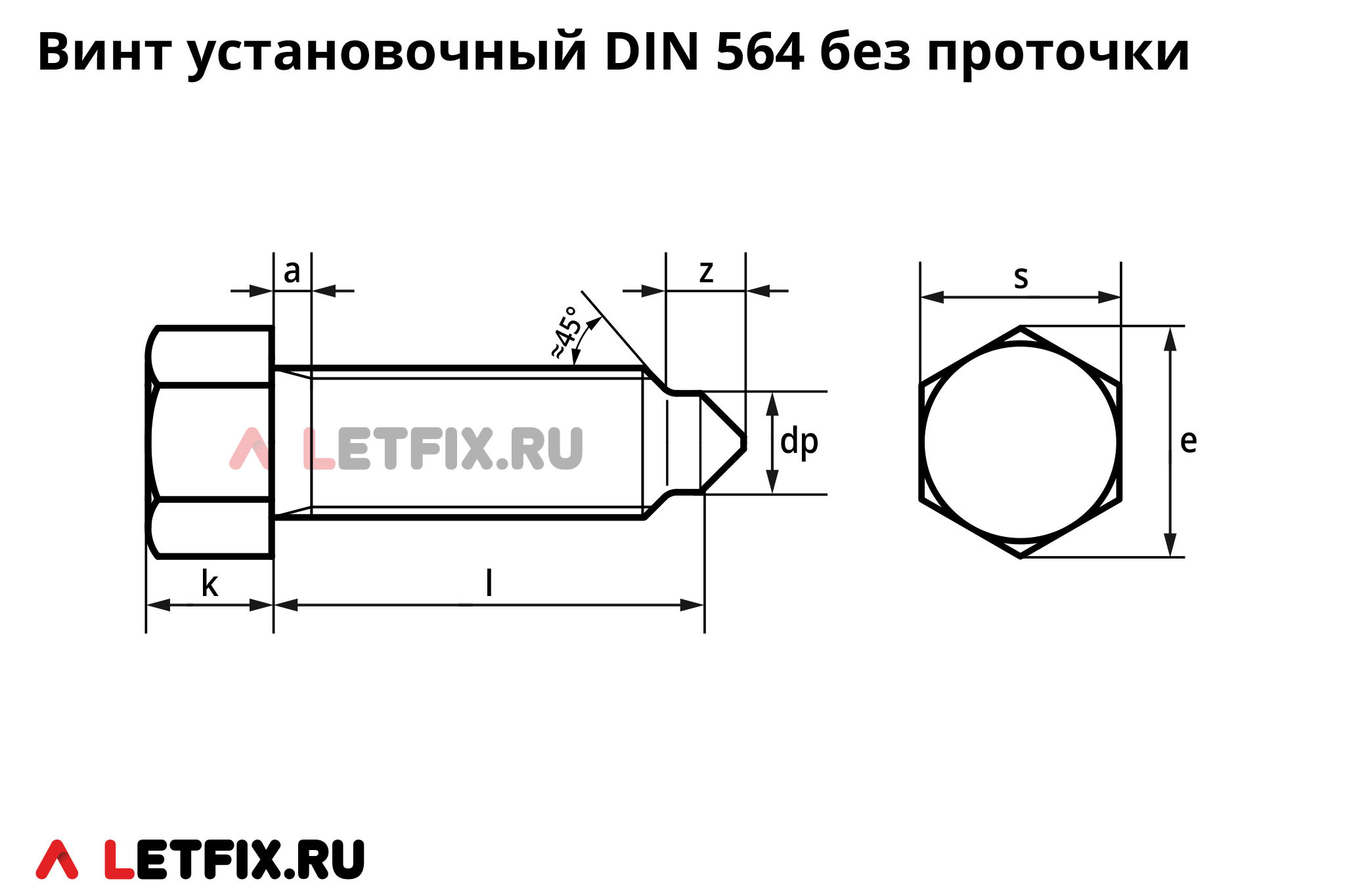

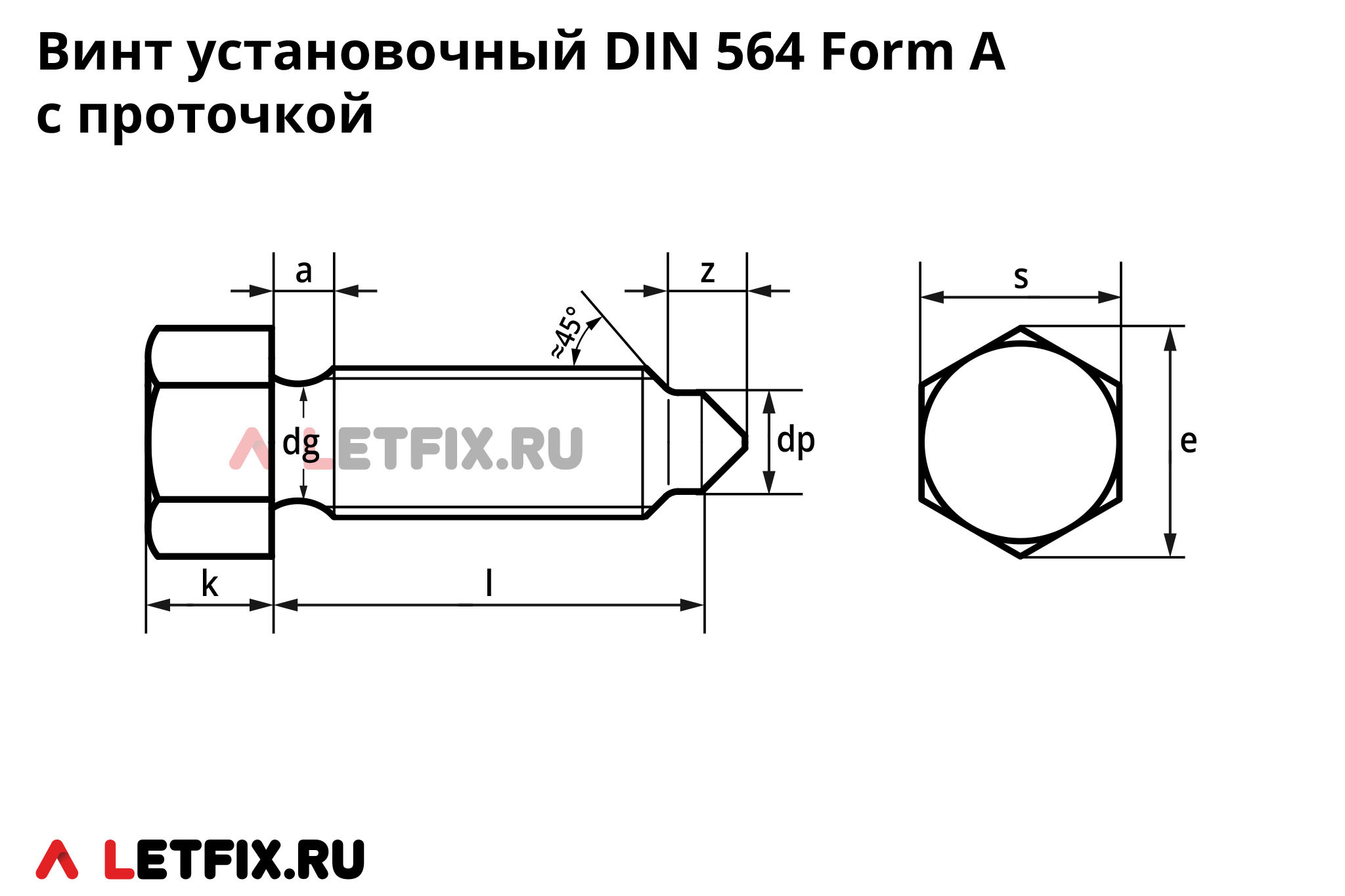

Стандарт DIN 564 для винтов с уменьшенной шестигранной головкой и коническим концом регламентирует винты класса точности А для размеров резьбы от М6 до М36 включительно. Имеет две формы: DIN 561 Form A — с проточкой (по DIN 76-1), а без проточки — DIN 561. Винты без проточки могут иметь полную резьбу до головки.
| Размер резьбы | Шаг резьбы | k, высота головки, в мм | a1 макс., в мм | s, размер под ключ, в мм | e, мин. диаметр описанной окружности, в мм | dp, диаметр конца, в мм | z, длина конца, в мм | Стандартные длины, в мм | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| номин. | мин. | макс. | мин. | макс.* | мин. | макс.* | мин.* | макс. | |||||
| М6 | 1 | 5 | 4,85 | 5,15 | 3 | 7,78 | 8 | 8,79 | 3,82 | 4 | 3 | 3,25 | 12-30 |
| М8 | 1,25 | 6 | 5,85 | 6,15 | 3,75 | 9,78 | 10 | 11,05 | 5,32 | 5,5 | 4 | 4,3 | 16-40 |
| М10 | 1,5 | 7 | 6,82 | 7,18 | 4,5 | 12,73 | 13 | 14,38 | 6,78 | 7 | 5 | 5,3 | 20-50 |
| М12 | 1,75 | 9 | 8,82 | 9,18 | 5,25 | 15,73 | 16 | 17,77 | 8,28 | 8,5 | 6 | 6,3 | 25-70 |
| М16 | 2 | 11 | 10,79 | 11,21 | 6 | 17,73 | 18 | 19,92 | 11,73 | 12 | 8 | 8,36 | 30-90 |
| М20 | 2,5, 2** | 14 | 13,79 | 14,21 | 7,5 | 23,67 | 24 | 26,75 | 14,73 | 15 | 10 | 10,36 | 40-100 |
| М24 | 3, 2** | 17 | 16,79 | 17,21 | 9 | 29,67 | 30 | 33,53 | 17,73 | 18 | 12 | 12,43 | 45-120 |
| М30 | 3,5, 2** | 21 | 20,74 | 21,26 | 10,5 | 35,38 | 36 | 39,98 | 22,67 | 23 | 15 | 15,43 | 60-160 |
| М36 | 4, 3** | 25 | 24,74 | 25,26 | 12 | 45,38 | 46 | 51,28 | 27,67 | 28 | 18 | 18,43 | 80-200 |
* — номинальный размер.
** — мелкий шаг резьбы.
Материалы и покрытие винтов DIN 564
Материалы: углеродистая сталь.
Болты DIN 564 с уменьшенной шестигранной головкой и коническим концом, изготовленные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги винтов DIN 564 в стандартах ГОСТ
— ГОСТ 1483-84. Стандарт DIN 563 является аналогом ГОСТ 1483, но в отечественном стандарте регламентируются винты класса точности А и В с размерами резьбы от М6 до М20 включительно. Отечественный стандарт не предполагает наличие проточки.
