DIN 480 — винт с квадратной головкой и ступенчатым концом со сферой
DIN 480 — винт установочный с квадратной головкой и ступенчатым цилиндрическим концом со сферой и буртиком (болт с буртиком с квадратной головкой и круглым концом). Используется при проведении сборочных работ в машиностроении, станкостроении, судостроении, строительстве и в других производственных отраслях.
Стандарт DIN 480 для винтов с квадратной головкой и концом со сферой (круглой цапфой) регламентирует размеры винтов класса точности А с резьбой от М8 до М24 включительно.

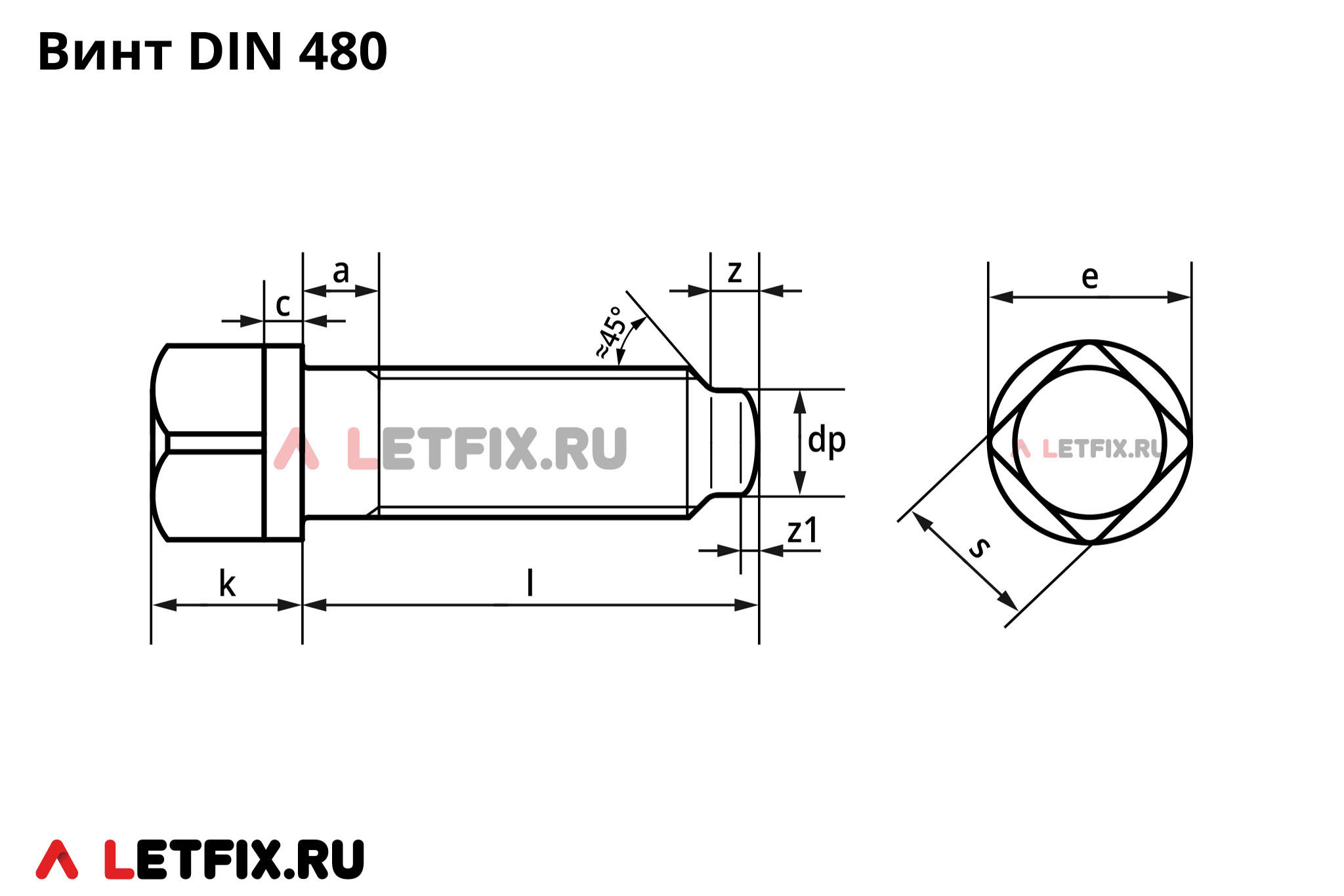

| Размер резьбы | Шаг резьбы | a макс., в мм | dp, диаметр цапфы, в мм | z, длина цапфы, в мм | z1 ≈, в мм | k, высота головки, в мм | с, высота буртика, в мм | e* макс., в мм | s* макс., размер ключа | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мин. | макс.* | мин.* | макс. | номин. | мин. | макс. | мин. | макс. | ||||||
| М8 | 1,25 | 3,75 | 5,32 | 5,5 | 2 | 2,25 | 1 | 11 | 10,78 | 11,22 | 2,88 | 3,12 | 10 | 8 |
| М10 | 1,5 | 4,5 | 6,78 | 7 | 2,5 | 2,75 | 1 | 13 | 12,78 | 13,22 | 2,88 | 3,12 | 13 | 10 |
| М12 | 1,75 | 5,3 | 8,28 | 8,5 | 3 | 3,25 | 1,25 | 16 | 15,78 | 16,22 | 2,88 | 3,12 | 17 | 13 |
| М16 | 2 | 6 | 11,73 | 12 | 4 | 4,3 | 1,75 | 20 | 19,74 | 20,26 | 3,85 | 4,15 | 21 | 16 |
| М16 | 2 | 6 | 11,73 | 12 | 4 | 4,3 | 1,75 | 20 | 19,74 | 20,26 | 3,85 | 4,15 | 22 | 17 |
| М20 | 2,5 | 7,5 | 14,73 | 15 | 5 | 5,3 | 2 | 25 | 24,74 | 25,26 | 4,85 | 5,15 | 27 | 21 |
| М20 | 2,5 | 7,5 | 14,73 | 15 | 5 | 5,3 | 2 | 25 | 24,74 | 25,26 | 4,85 | 5,15 | 28 | 22 |
| М24 | 3 | 9 | 17,73 | 18 | 6 | 6,3 | 2,5 | 28 | 27,74 | 28,26 | 5,85 | 6,15 | 32 | 24 |
* — номинальный размер.
Материалы и покрытие винтов DIN 480
Материалы: углеродистая сталь.
Болты DIN 480 с квадратной головкой и цапфой со сферой, изготовленные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги винтов DIN 480 в стандартах ГОСТ
— ГОСТ 1486-84. Стандарт DIN 480 является аналогом ГОСТ 1486, но в отечественном стандарте регламентируются винты с размерами резьбы до М20 включительно. Есть различия по высоте буртика и высоте головки.
