DIN 605 — болт с увеличенной потайной головкой и высоким квадратным подголовником
DIN 605 — болт с увеличенной потайной головкой и высоким квадратным подголовником. Применяется для при проведении сборочных работ в машиностроении, станкостроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками соответствующих размеров резьбы.
Стандарт DIN 605 для винтов с потайной головкой с увеличенным диаметром с высоким подголовником регламентирует винты класса точности С с размерами резьбы М6, М8 и М10.
Комплекты болтов DIN 605 с шестигранными гайками обозначаются как DIN 605 MU.

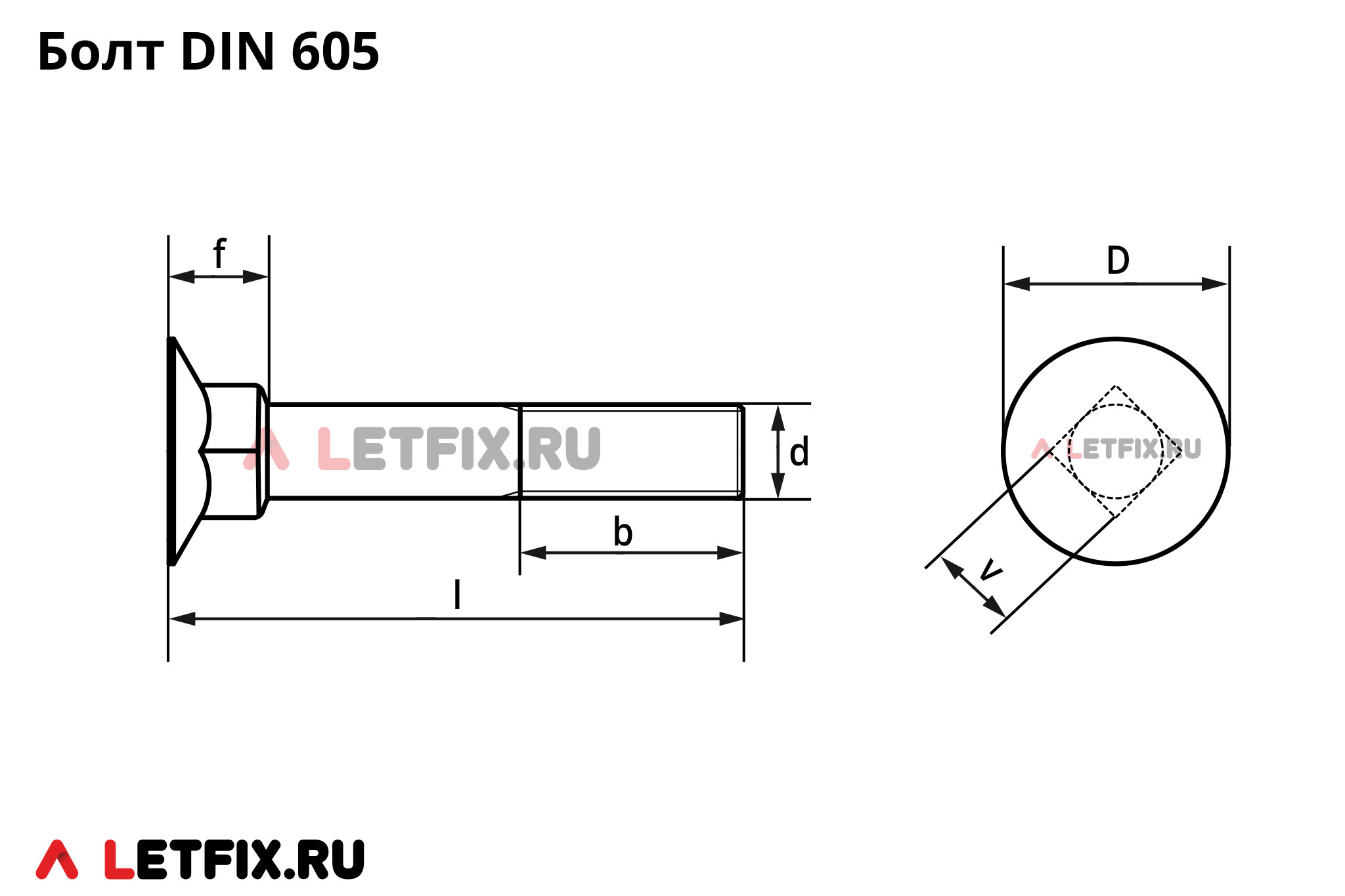

| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | D, диаметр головки, в мм | f, высота головки с подголовником, в мм | v, сторона подголовника, в мм | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| при L≤125 | при L>125 и ≤200 | при L>200 | мин. | макс. | мин. | макс. | мин. | макс. | ||
| М6 | 1 | 18 | 24 | - | 15,45 | 16,55 | 6,55 | 7,45 | 5,52 | 6,48 |
| М8 | 1,25 | 22 | 28 | 41 | 19,35 | 20,65 | 8,55 | 9,45 | 7,42 | 8,58 |
| М10 | 1,5 | 26 | 32 | 45 | 23,35 | 24,65 | 9,45 | 11,55 | 9,42 | 10,58 |
Материалы и покрытие болтов DIN 605
Материалы: углеродистая сталь, нержавеющая сталь.
Винты DIN 605 с потайной головкой с высоким квадратным подголовником, выполненные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного или горячего цинкового покрытия.
Аналоги болтов DIN 605 в стандартах ГОСТ и ISO
Аналоги винта DIN 605 в стандартах ГОСТ:
ГОСТ 17673-81. Стандарт ГОСТ 17673-81 является аналогом DIN 605, но отечественный стандарт регламентирует болты с размерами резьбы от М5 до М16 включительно. Также есть различия по длинам резьбы.
