DIN 547 — гайка круглая с двумя торцевыми отверстиями
DIN 547 — гайка круглая с двумя торцевыми отверстиями (два отверстия на торце гайки). Используется совместно с крепежом соответствующей резьбой (болтами, винтами, шпильками) в машиностроении, приборостроении, электротехнике и прочих производственных отраслях. Для работы с гайкой применяется ключ DIN 3116.

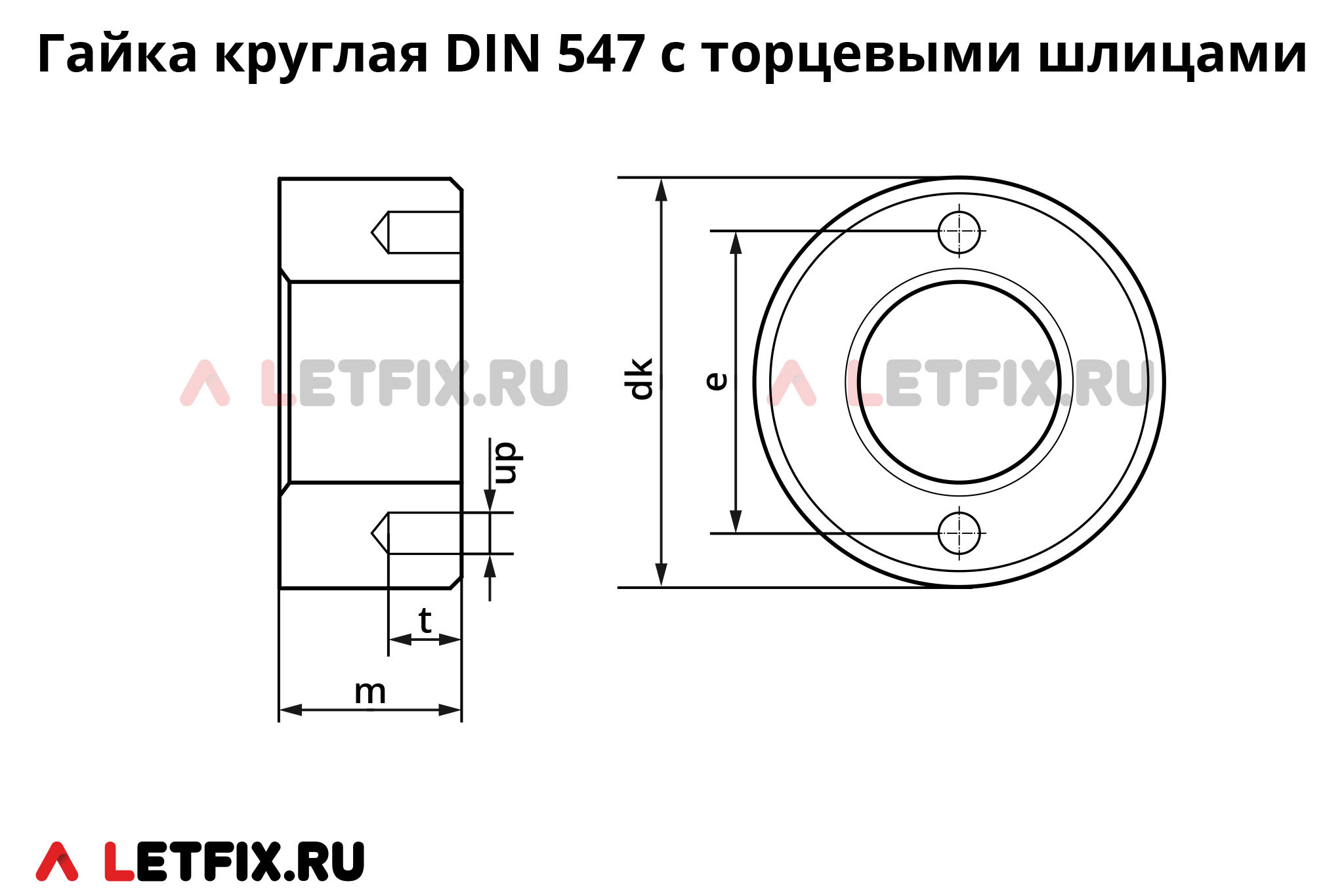

Стандарт на гайки DIN 547 с двумя отверстиями на торце регламентирует исполнение гаек класса точности А с размерами резьбы от М2 до М10 включительно.
| Размер резьбы | Шаг резьбы | dk, диаметр гайки, в мм | m, высота гайки, в мм | dn, диаметр отверстий, в мм | t, глубина отверстий, в мм | e, расстояние между центрами отверстий, в мм | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мин. | макс.* | мин. | макс.* | мин.* | макс. | мин. | макс. | номин. | мин. | макс. | ||
| М2 | 0,4 | 5,2 | 5,5 | 1,75 | 2 | 1 | 1,14 | - | - | 4 | 3,85 | 4,15 |
| М2,5 | 0,45 | 6,64 | 7 | 1,95 | 2,2 | 1,2 | 1,34 | - | - | 5 | 4,85 | 5,15 |
| М3 | 0,5 | 7,64 | 8 | 2,25 | 2,5 | 1,5 | 1,64 | 1,3 | 1,7 | 5,5 | 5,35 | 5,65 |
| М4 | 0,7 | 9,64 | 10 | 3,2 | 3,5 | 1,5 | 1,64 | 1,8 | 2,2 | 7 | 6,82 | 7,18 |
| М5 | 0,8 | 11,57 | 12 | 3,9 | 4,2 | 2 | 2,14 | 2,3 | 2,7 | 8 | 7,82 | 8,18 |
| М6 | 1 | 13,57 | 14 | 4,7 | 5 | 2,5 | 2,64 | 2,8 | 3,2 | 10 | 9,82 | 10,18 |
| М8 | 1,25 | 17,57 | 18 | 6,14 | 6,5 | 3 | 3,14 | 3,3 | 3,8 | 13 | 12,82 | 13,18 |
| М10 | 1,5 | 21,48 | 22 | 7,64 | 8 | 3,5 | 3,68 | 3,8 | 4,3 | 15 | 14,82 | 15,18 |
* — номинальный размер.
Материалы и покрытие гаек DIN 547
Материалы: углеродистая сталь, нержавеющая сталь, латунь, медь.
Гайки круглые с двумя торцевыми отверстиями ДИН 547, произведенные из углеродистой стали, могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия, фосфатирования, оксидирования.
Аналоги гаек DIN 547 в стандартах ГОСТ
Точные аналоги гаек DIN 547 в стандартах ГОСТ отсутствуют, но есть похожий аналог:
— ГОСТ 6393-73. Гайки по стандарту ГОСТ 6393 73 оснащены четырьмя торцевыми отверстиями и имеют размеры от М8 до М100 включительно с мелким шагом резьбы. Пересекаемые в стандартах DIN 547 и ГОСТ 6393 гайки М8 и М10, в отечественном стандарте имеют мелкий шаг резьбы 1 мм и 1,25 мм соответственно.
