DIN 604 — винт с потайной головкой и усиком на подголовнике
DIN 604 — винт с потайной головкой и усом на подголовнике. Другое название винта DIN 604 — винт мебельный с усиком. Используется для соединения элементов конструкций в в мебельном производстве, машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.
Стандарт DIN 604 для болтов с потайной головкой с усом регламентирует винты класса точности С с размерами резьбы от М6 до М24 включительно.

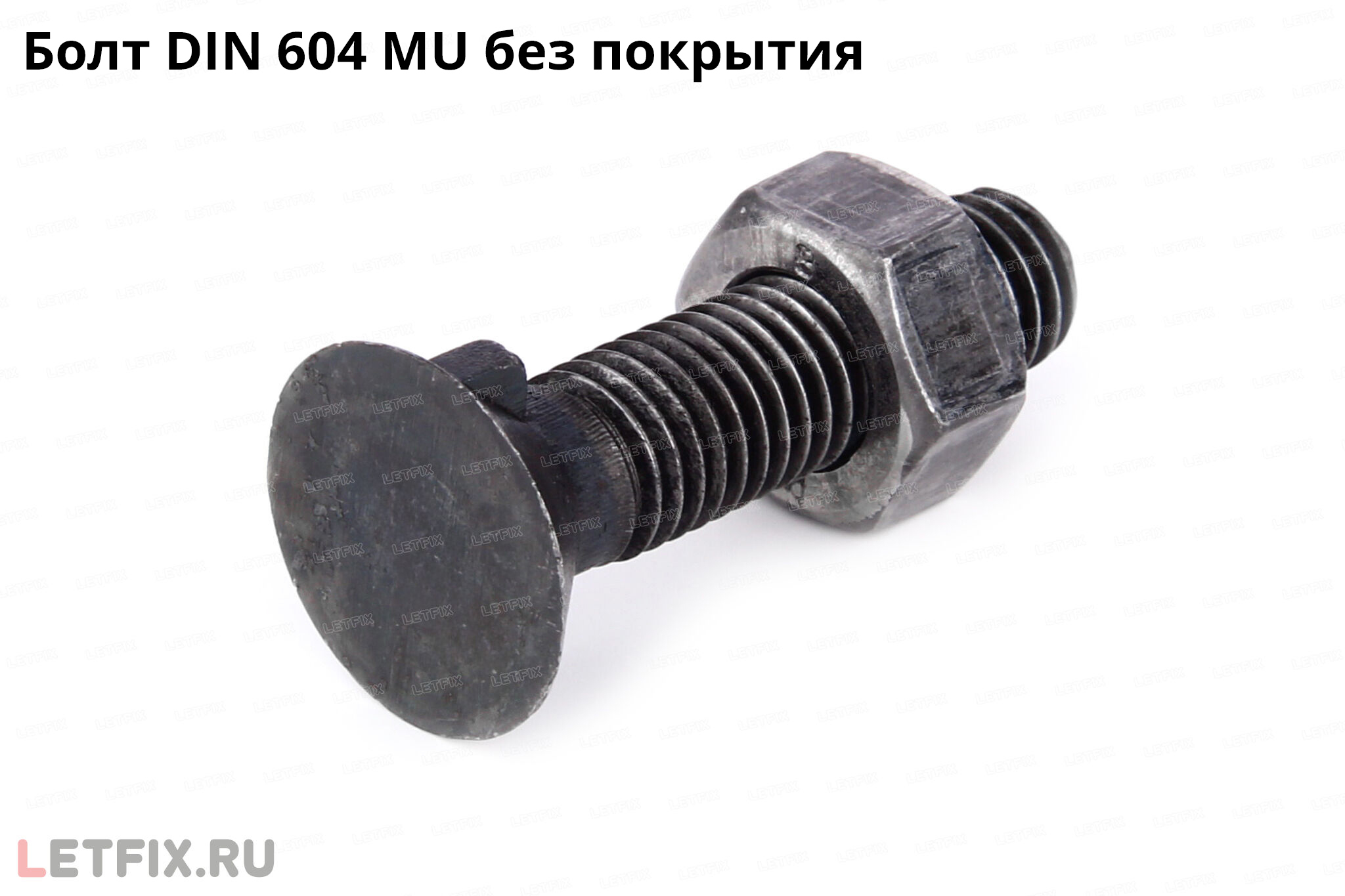

Комплекты болтов DIN 604 с шестигранными гайками обозначаются как DIN 604 MU.

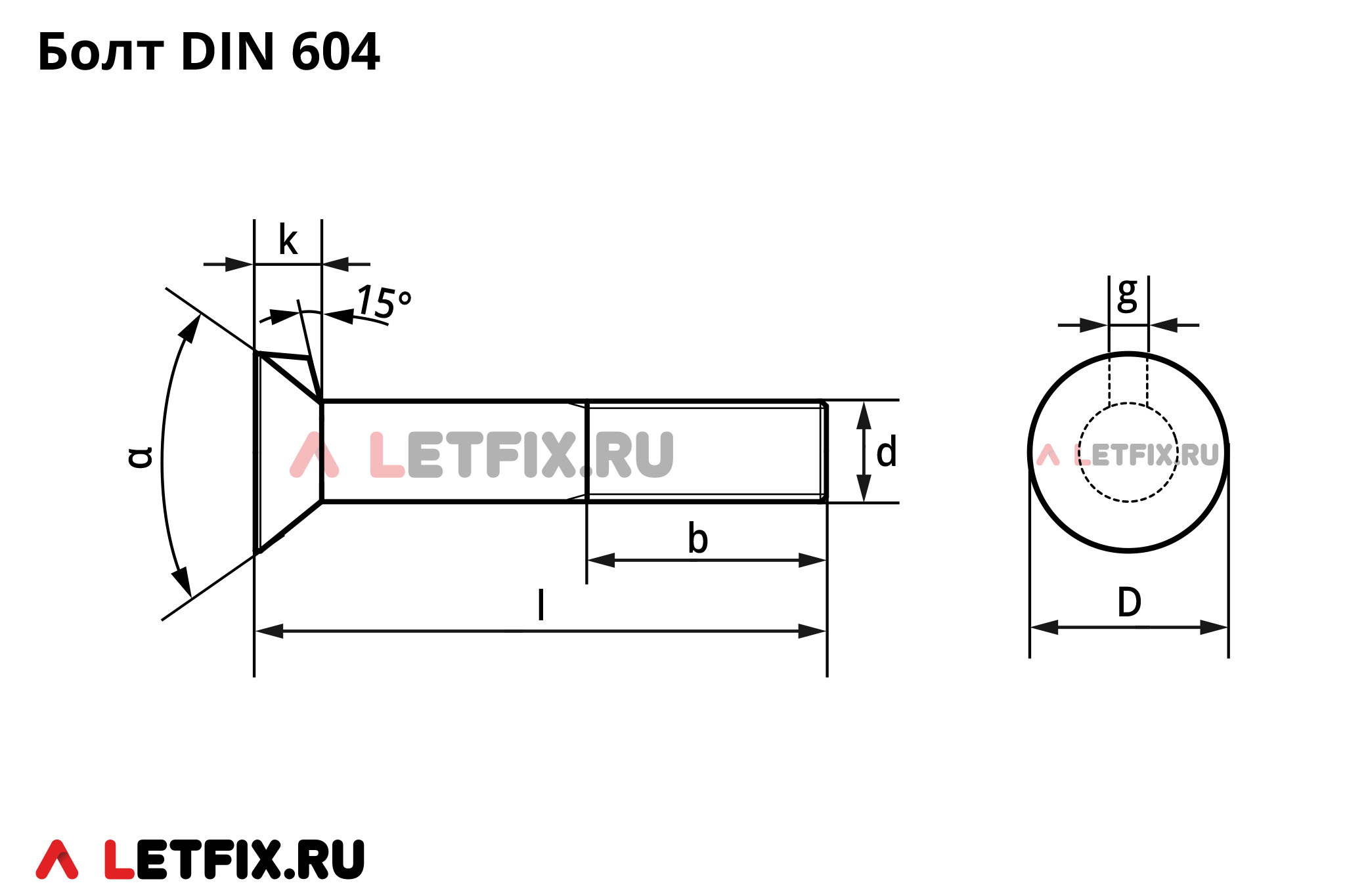

| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | D, диаметр головки, в мм | k, высота головки, в мм | g, толщина усика, в мм | α | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| при L≤125 | при L>125 и ≤200 | при L>200 | мин. | макс. | мин. | макс. | мин. | макс. | |||
| М6 | 1 | 18 | 24 | - | 11,45 | 12,55 | 4 | 2,1 | 2,5 | 90° | 95° |
| М8 | 1,25 | 22 | 28 | 41 | 15,45 | 16,55 | 5 | 2,6 | 3 | 90° | 95° |
| М10 | 1,5 | 26 | 32 | 45 | 18,35 | 19,65 | 5,5 | 2,72 | 3,2 | 90° | 95° |
| М12 | 1,75 | 30 | 36 | 49 | 23,35 | 24,65 | 7 | 3,12 | 3,6 | 90° | 95° |
| М16 | 2 | 38 | 44 | 57 | 31,2 | 32,8 | 9 | 3,72 | 4,2 | 60° | 65° |
| М20 | 2,5 | 46 | 52 | 65 | 31,2 | 32,8 | 11,5 | 4,92 | 5,4 | 60° | 65° |
| М24 | 3 | 54 | 60 | 73 | 37,2 | 38,8 | 13 | 6,02 | 6,6 | 60° | 65° |
Материалы и покрытие болтов DIN 604
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Винты DIN 604 с потайной головкой с усом на подголовнике, произведенные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного или горячего цинкового покрытия.
Аналоги болтов DIN 604 в стандартах ГОСТ и ISO
Аналоги винта DIN 604 в стандартах ГОСТ:
ГОСТ 7785-81. Стандарт ГОСТ 7785-81 по исполнению является аналогом DIN 604, но в отечественном стандарте присутствуют болты с размером резьбы М5. Также есть различия по длинам резьбы.
