ГОСТ 22039-76 — шпилька с ввинчиваемым концом длиной 2d класса точности A
ГОСТ 22039-76 — резьбовая шпилька с ввинчиваемым резьбовым концом длиной два диаметра резьбы (2d). Используется для сборочных работ в машиностроении, станкостроении, приборостроении и других отраслях производств.
Стандарт ГОСТ 22039 для шпилек с ввинчиваемым концом 2 d регламентирует шпильки класса точности А с размерами резьбы от М2 до М48 включительно.

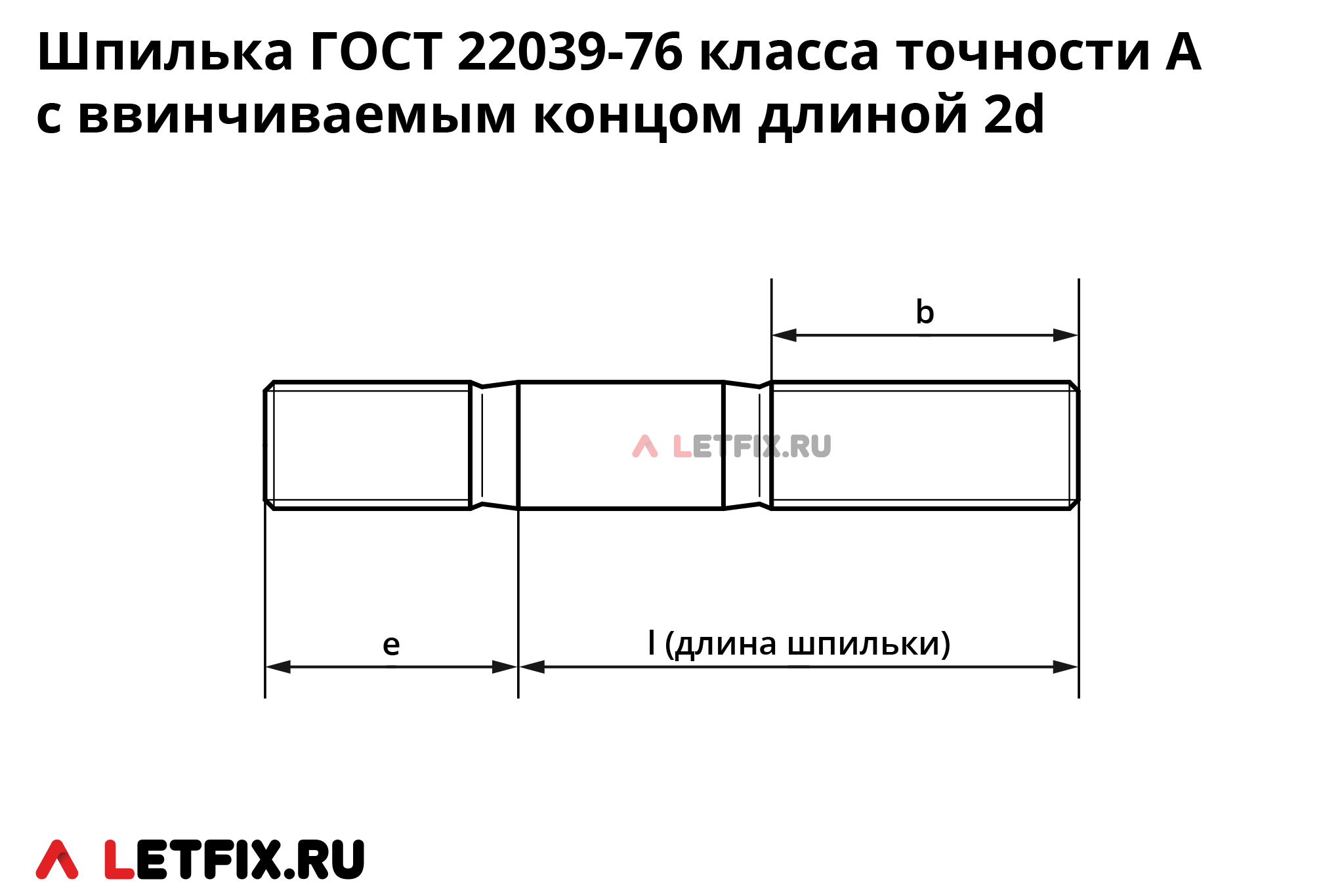

| Размер резьбы | Шаг резьбы | e*, в мм | b, длина резьбы, в мм | ||
|---|---|---|---|---|---|
| при l≤125 | при l>125 и ≤200 | при l>200 | |||
| М2 | 0,4 | 4 | 10 | – | – |
| М2,5 | 0,45 | 5 | 11 | 17 | – |
| М3 | 0,5 | 6 | 12 | 18 | – |
| М4 | 0,7 | 8 | 14 | 20 | – |
| М5 | 0,8 | 10 | 16 | 22 | – |
| М6 | 1 | 12 | 18 | 24 | – |
| М8 | 1,25 | 16 | 22 | 28 | – |
| М10 | 1,5 | 20 | 26 | 32 | – |
| М12 | 1,75 | 24 | 30 | 36 | 49 |
| М14** | 2 | 28 | 34 | 40 | 53 |
| М16 | 2 | 32 | 38 | 44 | 57 |
| М18** | 2,5 | 36 | 42 | 48 | 61 |
| М20 | 2,5 | 40 | 46 | 52 | 65 |
| М22** | 2,5 | 44 | 50 | 56 | 69 |
| М24 | 3 | 48 | 54 | 60 | 73 |
| М27** | 3 | 54 | 60 | 66 | 79 |
| М30 | 3,5 | 60 | 66 | 72 | 85 |
| М36 | 4 | 72 | 78 | 84 | 97 |
| М42 | 4,5 | 84 | 90 | 96 | 109 |
| М48 | 5 | 95 | – | 108 | 121 |
* — длина ввинчиваемого конца.
** — размер резьбы применять не рекомендуется.
Материалы и покрытие шпилек ГОСТ 22039-76
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Шпильки 22039 76, произведённые из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги шпилек ГОСТ 22039-76 в стандартах DIN, ГОСТ и ISO
Аналоги установочных шпилек ГОСТ 22039 76 в стандартах DIN:
— DIN 835. Шпильки с ввинчиваемым концом ГОСТ 22039-76 — аналог шпилек DIN 835, но стандарт DIN 835 регламентирует меньшее количество размеров резьбы: от М4 до М24 включительно.
Аналоги установочных шпилек ГОСТ 22039-76 в стандартах ГОСТ:
— ГОСТ 22038-76. Шпильки с ввинчиваемым концом ГОСТ 22038-76 являются аналогом шпилькам ГОСТ 22039, но имеют класс точности B.
Аналоги шпилек ГОСТ 22039-76 в стандартах ISO:
В стандартах ISO аналог шпилек ГОСТ 22039 76 отсутствует.
