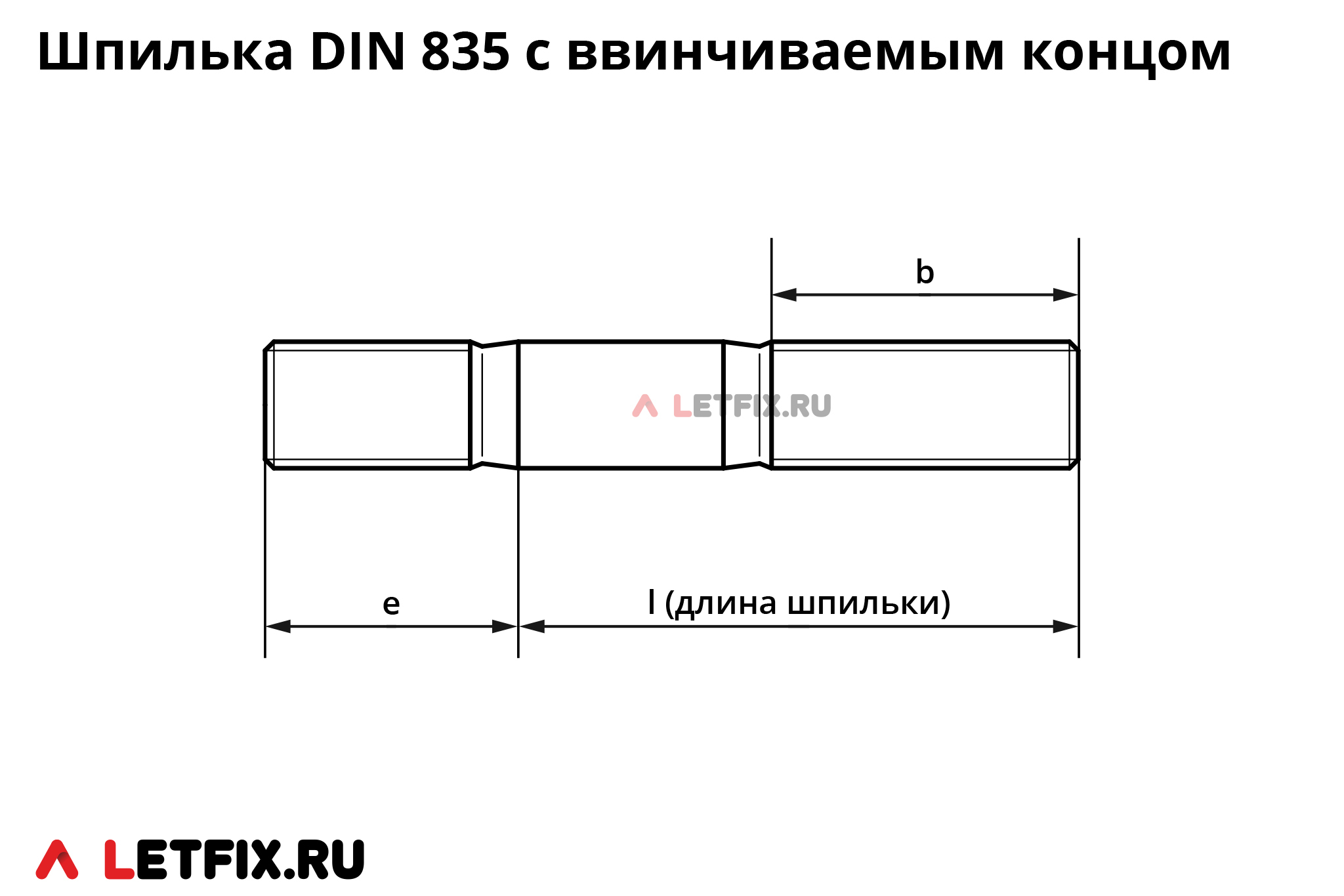

DIN 835 — шпилька с ввинчиваемым концом длиной два диаметра резьбы

DIN 835 — шпилька резьбовая с ввинчиваемым резьбовым концом длиной два диаметра резьбы (2d). Используется для сборочных работ в машиностроении, станкостроении, приборостроении и других отраслях производств.

Стандарт DIN 835 для шпилек с ввинчиваемым концом 2 d регламентирует шпильки с размерами резьбы от М4 до М24 включительно.

Материалы и покрытие шпилек DIN 835

Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Шпильки ДИН 835 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.

Аналоги шпилек DIN 835 в стандартах ГОСТ и ISO

Аналоги установочных шпилек DIN 835 в стандартах ГОСТ:
— ГОСТ 22038-76. Шпильки с ввинчиваемым концом ГОСТ 22038-76 являются аналогичными шпилькам DIN 835, но имеют класс точности B. Стандарт ГОСТ 22038 76 регламентирует шпильки для размеров резьбы от М2 до М48 включительно.
— ГОСТ 22039-76. Шпильки с ввинчиваемым концом ГОСТ 22039-76 являются точным аналогом шпилькам DIN 835, для одинаковых размеров резьбы. Стандарт ГОСТ 22039 76 регламентирует шпильки для размеров резьбы от М2 до М48 включительно.

Аналоги шпилек DIN 835 в стандартах ISO:
В стандартах ISO аналог DIN 835 отсутствует.
