DIN 127 — шайба пружинная
DIN 127 — шайба пружинная (шайба Гровера). Используется совместно с болтами, шпильками, саморезами, и прочими изделиями для увеличения зоны давления на прижимаемый предмет и избегания откручивания резьбовых соединений.
Имеет две формы — A и B. Пружинные шайбы DIN 127 Form A имеют изогнутые кромки, а Form B — прямые. Наиболее распространённой является форма B.
Стандарт DIN 127 регламентирует пружинные шайбы для размера резьбы от М2 до М100 включительно.
Аналоги и соответствие другим стандартам
Шайбы DIN 127 Form B являются точным аналогом отечественного стандарта ГОСТ 6402-70 исполнения 1, а Form A — исполнения 2. Неточный аналог шайб DIN 127 формы B — DIN 7980, который применяется для винтов и болтов с цилиндрической головкой.
| Для размера резьбы | d1 | d2 (макс.) | s | h | ||||
|---|---|---|---|---|---|---|---|---|
| Form A | Form B | |||||||
| мин. | макс. | мин. | макс. | мин. | макс. | |||
| М2 | 2,1 | 2,4 | 4,4 | 0,5 | — | — | 1 | 1,2 |
| М2,2 | 2,3 | 2,6 | 4,8 | 0,6 | — | — | 1,2 | 1,4 |
| М2,5 | 2,6 | 2,9 | 5,1 | 0,6 | — | — | 1,2 | 1,4 |
| М3 | 3,1 | 3,4 | 6,2 | 0,8 | 1,9 | 2,1 | 1,6 | 1,9 |
| М3,5 | 3,6 | 3,9 | 6,7 | 0,8 | 1,9 | 2,2 | 1,6 | 1,9 |
| М4 | 4,1 | 4,4 | 7,6 | 0,9 | 2,1 | 2,5 | 1,8 | 2,1 |
| М5 | 5,1 | 5,4 | 9,2 | 1,2 | 2,7 | 3,2 | 2,4 | 2,8 |
| М6 | 6,1 | 6,5 | 11,8 | 1,6 | 3,6 | 4,2 | 3,2 | 3,8 |
| М7 | 7,1 | 7,5 | 12,8 | 1,6 | 3,6 | 4,2 | 3,2 | 3,8 |
| М8 | 8,1 | 8,5 | 14,8 | 2 | 4,6 | 5,4 | 4 | 4,7 |
| М10 | 10,2 | 10,7 | 18,1 | 2,2 | 5 | 5,9 | 4,4 | 5,2 |
| М12 | 12,2 | 12,7 | 21,1 | 2,5 | 5,8 | 6,8 | 5 | 5,9 |
| М14 | 14,2 | 14,7 | 24,1 | 3 | 6,8 | 8 | 6 | 7,1 |
| М16 | 16,2 | 17 | 27,4 | 3,5 | 7,8 | 9,2 | 7 | 8,3 |
| М18 | 18,2 | 19 | 29,4 | 3,5 | 7,8 | 9,2 | 7 | 8,3 |
| М20 | 20,2 | 21,2 | 33,6 | 4 | 8,8 | 10,4 | 8 | 9,4 |
| М22 | 22,5 | 23,5 | 35,9 | 4 | 8,8 | 10,4 | 8 | 9,4 |
| М24 | 24,5 | 25,5 | 40 | 5 | 11 | 13 | 10 | 11,8 |
| М27 | 27,5 | 28,5 | 43 | 5 | 11 | 13 | 10 | 11,8 |
| М30 | 30,5 | 31,7 | 48,8 | 6 | 13,6 | 16,1 | 12 | 14,2 |
| М36 | 36,5 | 37,7 | 58,2 | 6 | 13,6 | 16,1 | 12 | 14,2 |
| М39 | 39,5 | 40,7 | 61,2 | 6 | 13,6 | 16,1 | 12 | 14,2 |
| М42 | 42,5 | 43,7 | 68,2 | 7 | 15,6 | 18,4 | 14 | 16,5 |
| М45 | 45,5 | 46,7 | 71,2 | 7 | 15,6 | 18,4 | 14 | 16,5 |
| М48 | 49 | 50,5 | 75 | 7 | 15,6 | 18,4 | 14 | 16,5 |
| М52 | 53 | 54,5 | 83 | 8 | 18 | 21,2 | 16 | 18,9 |
| М56 | 27 | 58,5 | 87 | 8 | 18 | 21,2 | 16 | 18,9 |
| М60 | 61 | 62,5 | 91 | 8 | 18 | 21,2 | 16 | 18,9 |
| М64 | 65 | 66,5 | 95 | 8 | 18 | 21,2 | 16 | 18,9 |
| М68 | 69 | 70,5 | 99 | 8 | 18 | 21,2 | 16 | 18,9 |
| М72 | 73 | 74,5 | 103 | 8 | 18 | 21,2 | 16 | 18,9 |
| М80 | 81 | 82,5 | 111 | 8 | 18 | 21,2 | 16 | 18,9 |
| М90 | 91 | 92,5 | 121 | 8 | 18 | 21,2 | 16 | 18,9 |
| М100 | 101 | 102,5 | 131 | 8 | 18 | 21,2 | 16 | 18,9 |
Материалы и покрытие шайб DIN 127
Материалы: углеродистая сталь, нержавеющая сталь, бронза.

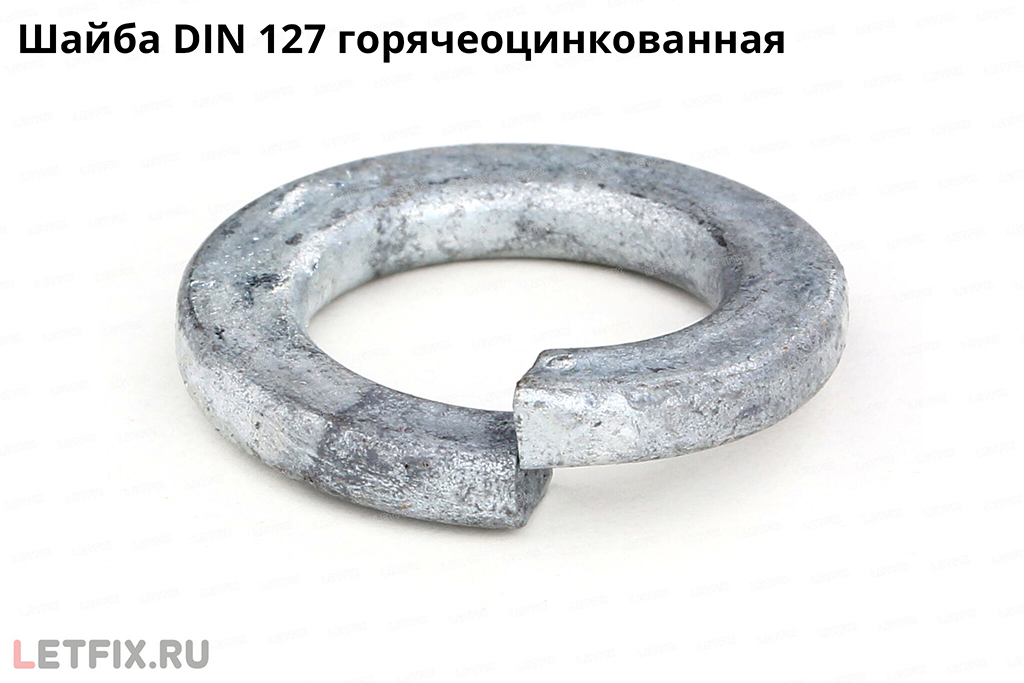

Пружинные шайбы DIN 127 из углеродистой стали могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), горячего цинкования, нанесения цинк-ламельного покрытия, фосфатирования, оксидирования.
Аналоги шайб DIN 127 в стандартах ГОСТ и ISO
Аналоги шайбы DIN 127 в стандартах ГОСТ:
— ГОСТ 6402-70. Стандарт ГОСТ 6402-70 исполнения 2 — аналог DIN 127 Form A. Шайбы ГОСТ 6402-70 исполнения 1 — аналог DIN 127 Form B.Отечественный стандарт регламентирует шайбы для размера резьбы от М2 до М48 включительно.
Аналоги шайбы DIN 127 в стандартах DIN:
— DIN 7980. Назначение шайб DIN 7980 аналогично шайбам DIN 127 Form A, но стандарт DIN 7980 регламентирует пружинные для резьбы от М3 до М48 включительно и имеет небольшие расхождения по наружному диаметру, толщине и высоте шайб.
