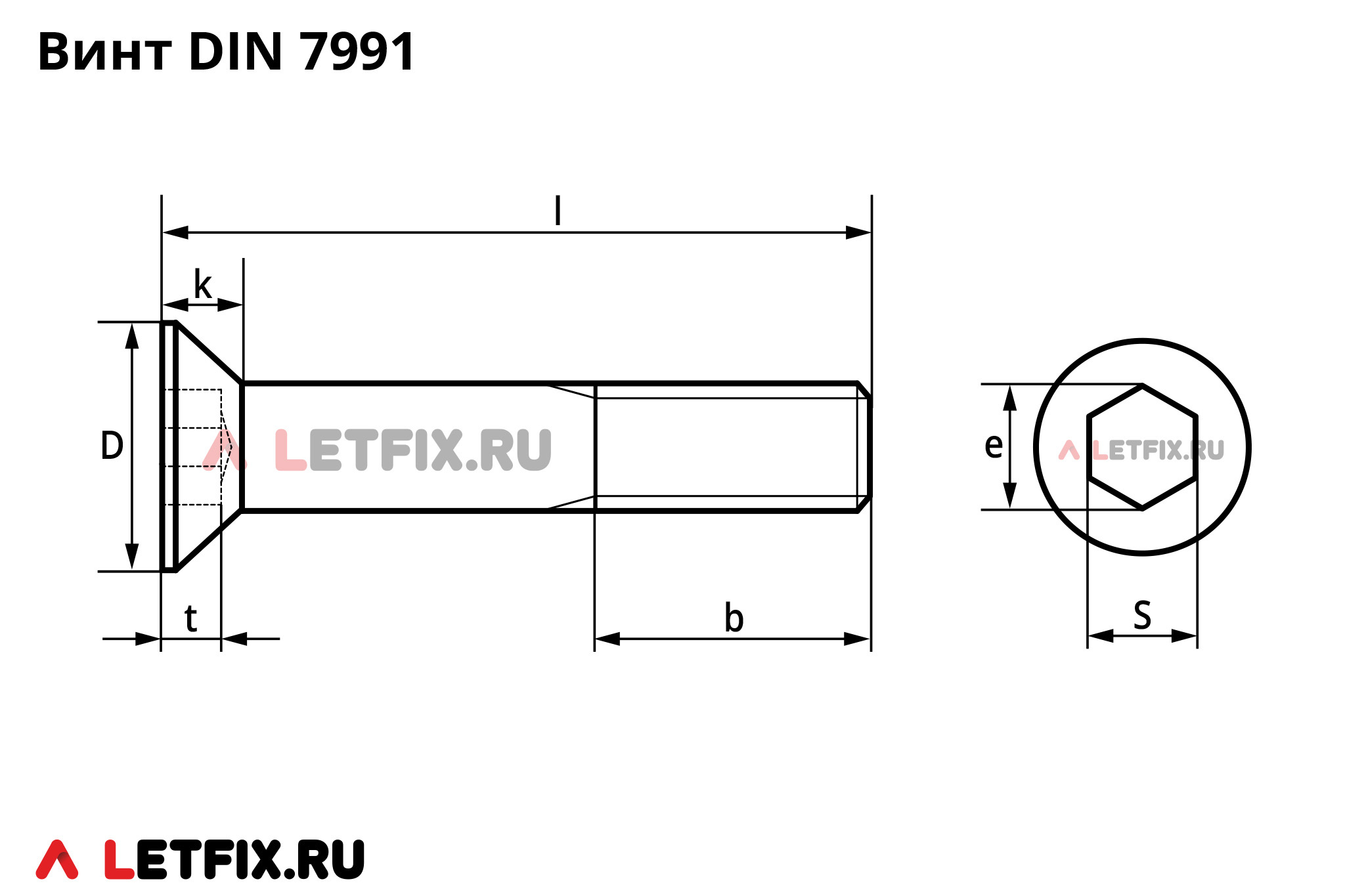

DIN 7991. Винт с потайной головкой.
| Размер резьбы | Шаг резьбы | S (размер ключа) | D (макс. диаметр головки) | k (макс. высота головки) | b для длины ≤125 мм | b для длины >125 мм ≤200 мм | b для длины >200 мм |
|---|---|---|---|---|---|---|---|
| М3 | 0,5 | 2 | 6 | 1,7 | 12 | - | - |
| М4 | 0,7 | 2,5 | 8 | 2,3 | 14 | - | - |
| М5 | 0,8 | 3 | 10 | 2,8 | 16 | - | - |
| М6 | 1 | 4 | 12 | 3,3 | 18 | 24 | - |
| М8 | 1,25 | 5 | 16 | 4,4 | 22 | 28 | - |
| М10 | 1,5 | 6 | 20 | 5,5 | 26 | 32 | - |
| М12 | 1,75 | 8 | 24 | 6,5 | 30 | 36 | 49 |
| М14 | 2 | 10 | 27 | 7 | 34 | 40 | 53 |
| М16 | 2 | 10 | 30 | 7,5 | 38 | 44 | 57 |
| М18 | 2,5 | 12 | 33 | 8 | 42 | 48 | 61 |
| М20 | 2,5 | 12 | 36 | 8,5 | 46 | 52 | 65 |
| М22 | 2,5 | 14 | 36 | 13,1 | 50 | 56 | 69 |
| М24 | 3 | 14 | 39 | 14 | 54 | 60 | 73 |
DIN 7991 — винт с потайной головкой с внутренним шестигранником (Inbus).
Винт DIN 7991 используется в производственных, промышленных и строительных областях совместно с шайбами, гайками, втулками и прочими отверстиями с соответствующим размером резьбы, при различных соединениях и креплениях элементов.
Винты с потайной головкой DIN 7991 производятся из углеродистой стали, нержавеющей стали А2 и А4, латуни, алюминия.
Винты, выполненные из углеродистой стали имеют класс прочности от 8.8 до 12.9.
Аналоги DIN 7991 и соответствие другим стандартам
Винты DIN 7991 соответствуют винтам ГОСТ Р ИСО 10642-2012 и ISO 10642, но стандарты ISO и ГОСТ допускают возможность производства винтов с потайной головкой с чуть большим диаметром и высотой головки.
Цены и наличие винтов DIN 7991
В разделах метрического и нержавеющего крепежа можно получить информацию о размерах и стоимости винтов DIN 7991, о наличии и сроках поставки, и сделать заказ.
