DIN 660. Заклепка под молоток с полукруглой головкой.

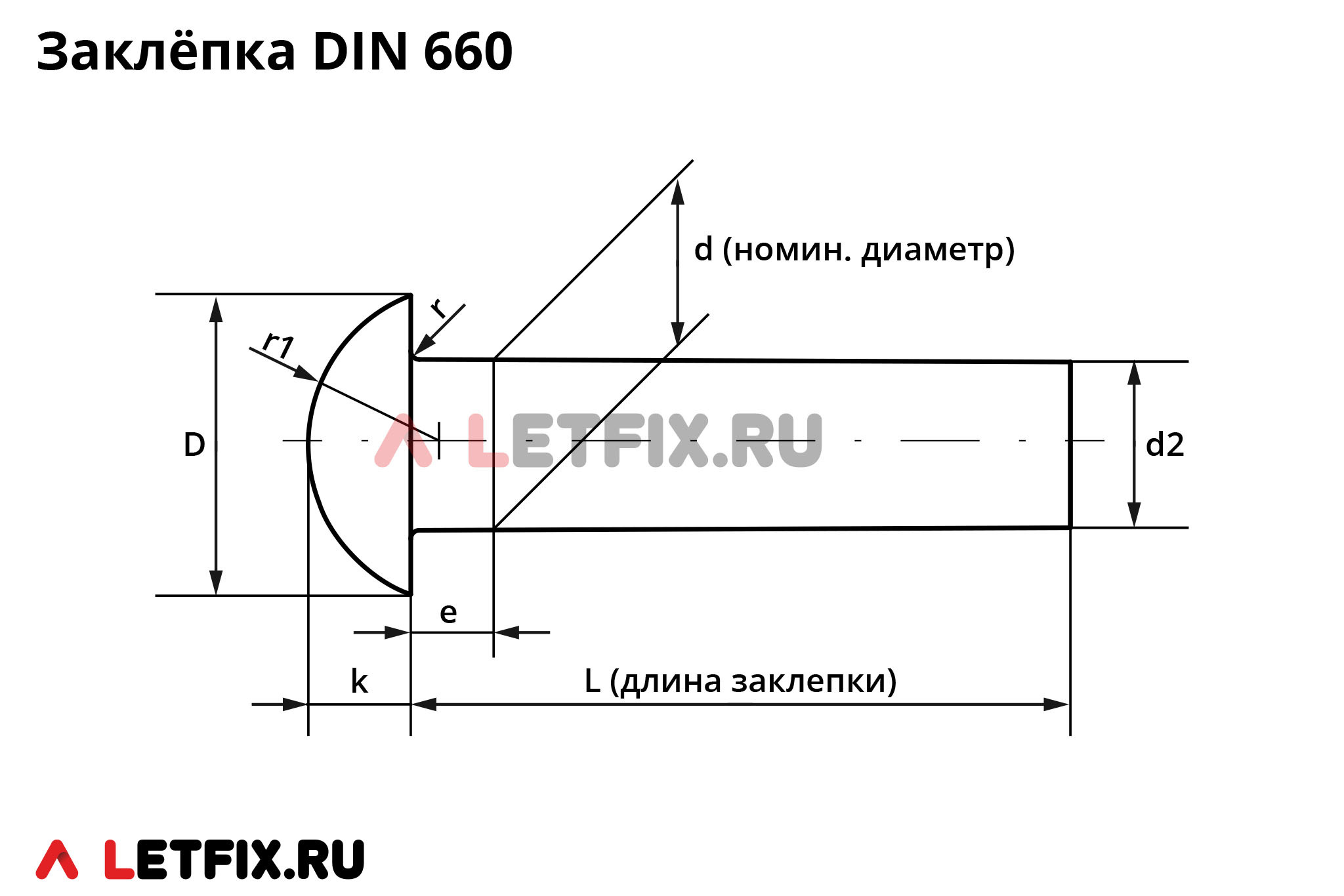

d (диаметр) e* D (диаметр головки) k (высота головки) R (радиус сферы головки) r (макс. радиус под головкой)
1 0,5 1,8 0,6 1 0,2
1,2 0,6 2,1 0,7 1,2 0,2
1,4 0,7 2,4 0,8 1,4 0,2
1,6 0,8 2,8 1 1,6 0,2
2 1 3,5 1,2 1,9 0,2
2,5 1,25 4,4 1,5 2,4 0,2
3 1,5 5,2 1,8 2,8 0,2
3,5 1,75 6,2 2,1 3,4 0,3
4 2 7 2,4 3,8 0,3
5 2,5 8,8 3 4,6 0,4
6 3 10,5 3,6 5,7 0,4
7 3,5 12,2 4,2 6,6 0,4
8 4 14 4,8 7,5 0,4

* e — максимальное расстояние от основания головки до места измерения номинального диаметра (d).

DIN 660 — заклепка под молоток с полукруглой головкой. Заклепка DIN 660 используется для соединения элементов конструкций между собой.

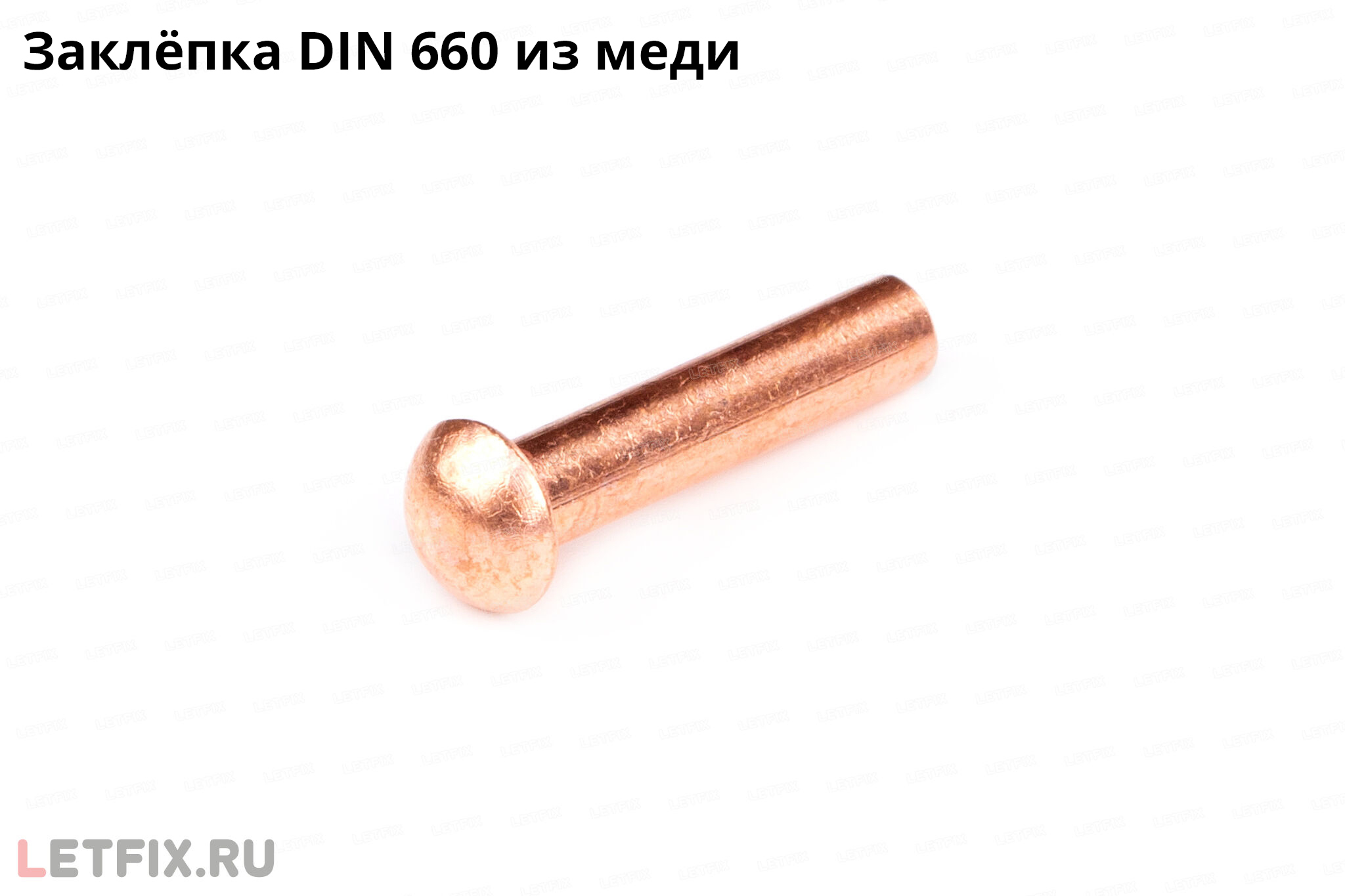

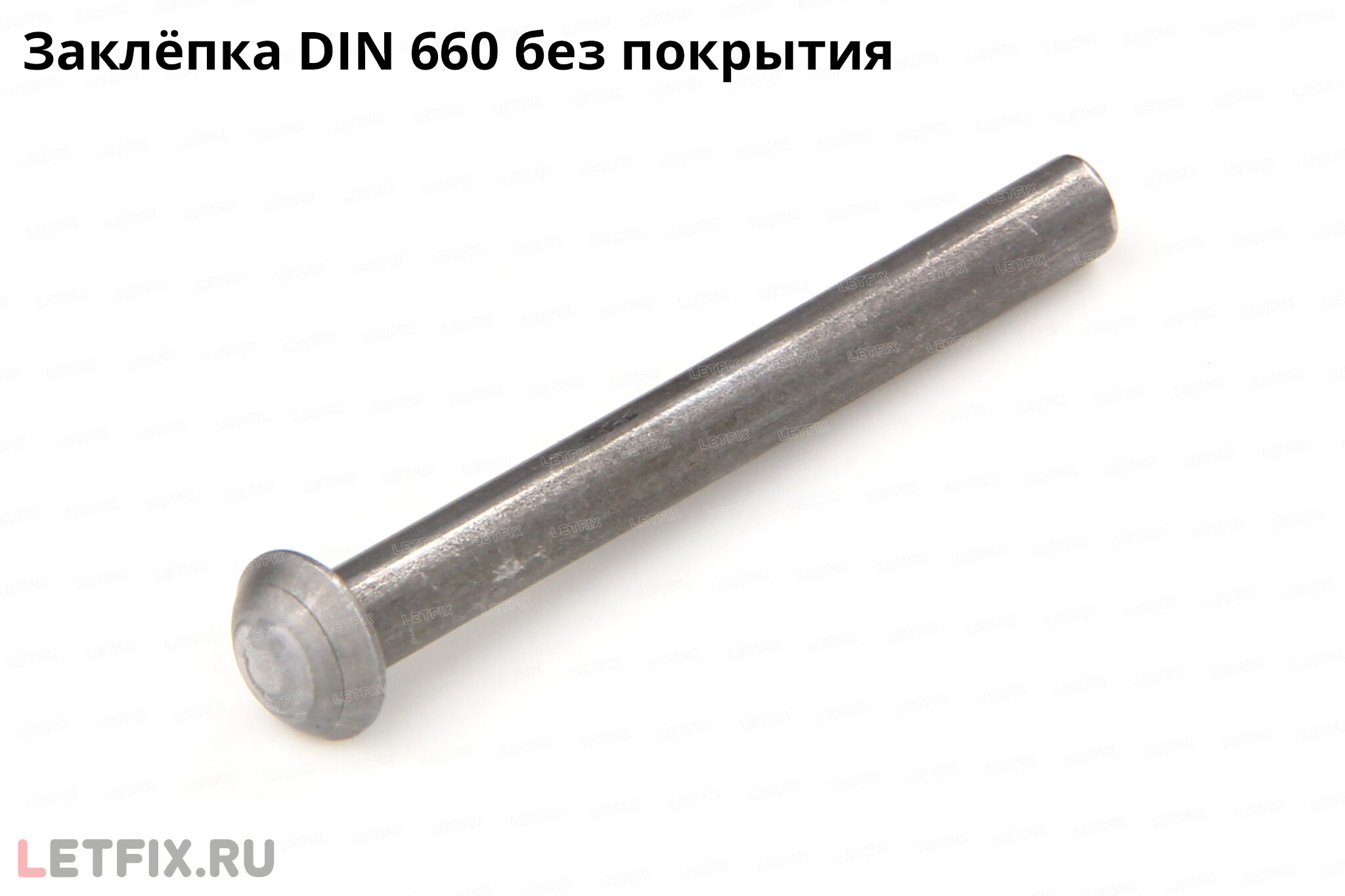

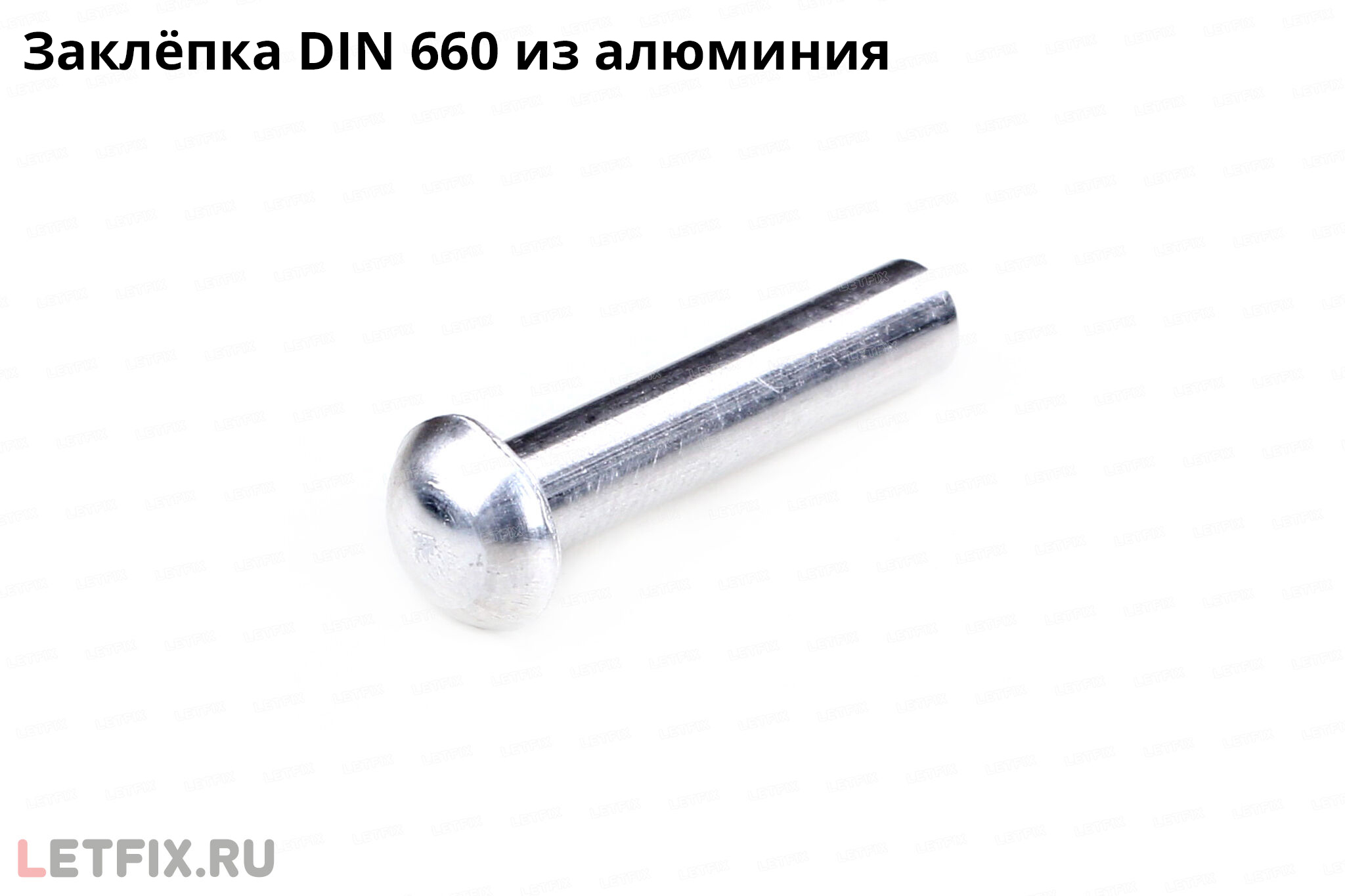

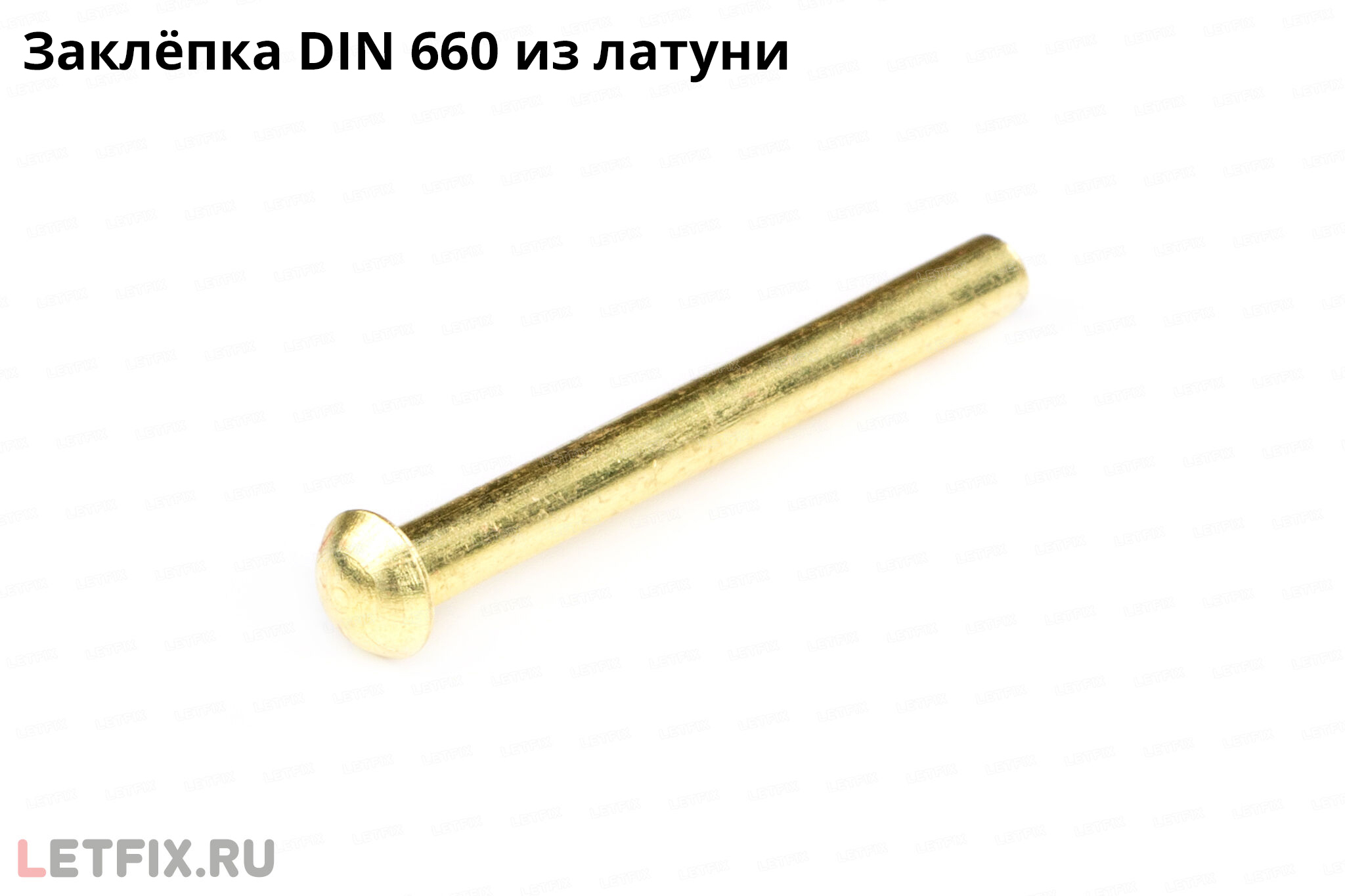

Заклепка DIN 660 производится из углеродистой стали, нержавеющей стали А2 и А4, алюминия, меди.

Аналоги и соответствие другим стандартам

Аналогом заклёпки DIN 660 являются заклёпки ГОСТ 10299-80, но у заклёпок DIN 660 регламентируются диаметры от 1 до 8 миллиметров, а у отечественного стандарта — от 1 до 36 миллиметров. У некоторых размеров заклёпок немного отличается место измерения диаметра заклёпки (на схеме — e), диаметр и радиус головки (D).

Стальные
Наличие и цены на стальные заклёпки DIN 660 и ГОСТ 10299-80 в разделе заклёпок.
Артикул
Наиме­нование заклепки
Диаметр заклепки, в мм
Длина заклепки, в мм
Стандарт
Точный аналог стандарта
Материал заклепки
Штук в упаковке
Стоимость
штуки упаковки
Добавить в заказ упаковок
Рассчитать автома­тически
104329878
1
2
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104330066
1
2
DIN 660
ГОСТ 10299-80
медь
по запросу
104329879
1
3
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104330067
1
3
DIN 660
ГОСТ 10299-80
медь
по запросу
104059918
1
4
DIN 660
ГОСТ 10299-80
медь
по запросу
104329880
1
5
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104330068
1
5
DIN 660
ГОСТ 10299-80
медь
по запросу
104329881
1
6
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104330069
1
6
DIN 660
ГОСТ 10299-80
медь
по запросу
104329882
1
7
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104330070
1
7
DIN 660
ГОСТ 10299-80
медь
по запросу
104329883
1
8
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104330071
1
8
DIN 660
ГОСТ 10299-80
медь
по запросу
104329884
1
9
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104330072
1
9
DIN 660
ГОСТ 10299-80
медь
по запросу
104329885
1
10
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104330073
1
10
DIN 660
ГОСТ 10299-80
медь
по запросу
104059825
1.6
5
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104059919
1.6
5
DIN 660
ГОСТ 10299-80
медь
по запросу
104329886
1.6
6
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104059920
1.6
6
DIN 660
ГОСТ 10299-80
медь
по запросу
104329887
1.6
7
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104330074
1.6
7
DIN 660
ГОСТ 10299-80
медь
по запросу
104329888
1.6
8
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104330075
1.6
8
DIN 660
ГОСТ 10299-80
медь
по запросу
104329889
1.6
10
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104330076
1.6
10
DIN 660
ГОСТ 10299-80
медь
по запросу
104059826
1.6
12
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104330077
1.6
12
DIN 660
ГОСТ 10299-80
медь
по запросу
104034558
2
3
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104059921
2
3
DIN 660
ГОСТ 10299-80
медь
по запросу
104059827
2
3.5
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104330078
2
3.5
DIN 660
ГОСТ 10299-80
медь
по запросу
104034557
2
4
DIN 660
ГОСТ 10299-80
алюминий
1,491490,00
104059878
2
4
DIN 660
ГОСТ 10299-80
латунь
по запросу
104059922
2
4
DIN 660
ГОСТ 10299-80
медь
по запросу
104060008
2
4
DIN 660
ГОСТ 10299-80
А2
1,768775,00
104006402
2
4
DIN 660
ГОСТ 10299-80
сталь
0,973890,00
104059828
2
5
DIN 660
ГОСТ 10299-80
алюминий
0,72720,00
104059879
2
5
DIN 660
ГОСТ 10299-80
латунь
по запросу
104059923
2
5
DIN 660
ГОСТ 10299-80
медь
по запросу
104060009
2
5
DIN 660
ГОСТ 10299-80
А2
по запросу
104058943
2
5
DIN 660
ГОСТ 10299-80
сталь
0,863450,00
104034559
2
6
DIN 660
ГОСТ 10299-80
алюминий
0,58580,00
104059909
2
6
DIN 660
ГОСТ 10299-80
латунь
по запросу
104059924
2
6
DIN 660
ГОСТ 10299-80
медь
по запросу
104060010
2
6
DIN 660
ГОСТ 10299-80
А2
1,87937,00
104060106
2
6
DIN 660
ГОСТ 10299-80
А4
по запросу
104006403
2
6
DIN 660
ГОСТ 10299-80
сталь
1,014050,00
104034560
2
8
DIN 660
ГОСТ 10299-80
алюминий
0,64640,00
104059880
2
8
DIN 660
ГОСТ 10299-80
латунь
по запросу
104059925
2
8
DIN 660
ГОСТ 10299-80
медь
по запросу
104060011
2
8
DIN 660
ГОСТ 10299-80
А2
2,061030,00
104060107
2
8
DIN 660
ГОСТ 10299-80
А4
по запросу
104059793
2
10
DIN 660
ГОСТ 10299-80
алюминий
0,56560,00
104059881
2
10
DIN 660
ГОСТ 10299-80
латунь
по запросу
104059926
2
10
DIN 660
ГОСТ 10299-80
медь
по запросу
104060012
2
10
DIN 660
ГОСТ 10299-80
А2
2,141070,00
104060098
2
10
DIN 660
ГОСТ 10299-80
А4
по запросу
104059829
2
12
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104059927
2
12
DIN 660
ГОСТ 10299-80
медь
по запросу
104060013
2
12
DIN 660
ГОСТ 10299-80
А2
2,281140,00
104060099
2
12
DIN 660
ГОСТ 10299-80
А4
по запросу
104329890
2
14
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104330079
2
14
DIN 660
ГОСТ 10299-80
медь
по запросу
104060014
2
14
DIN 660
ГОСТ 10299-80
А2
2,361180,00
104060100
2
14
DIN 660
ГОСТ 10299-80
А4
по запросу
104059830
2
16
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104059928
2
16
DIN 660
ГОСТ 10299-80
медь
по запросу
104060015
2
16
DIN 660
ГОСТ 10299-80
А2
2,401200,00
104060101
2
16
DIN 660
ГОСТ 10299-80
А4
по запросу
104060016
2
18
DIN 660
ГОСТ 10299-80
А2
2,601300,00
104060102
2
18
DIN 660
ГОСТ 10299-80
А4
по запросу
104060017
2
20
DIN 660
ГОСТ 10299-80
А2
2,561280,00
104060103
2
20
DIN 660
ГОСТ 10299-80
А4
по запросу
104060018
2
22
DIN 660
ГОСТ 10299-80
А2
2,781390,00
104060104
2
22
DIN 660
ГОСТ 10299-80
А4
по запросу
104060019
2
25
DIN 660
ГОСТ 10299-80
А2
2,901450,00
104060105
2
25
DIN 660
ГОСТ 10299-80
А4
по запросу
104059831
2.5
3
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104059929
2.5
3
DIN 660
ГОСТ 10299-80
медь
по запросу
104059832
2.5
4
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104059930
2.5
4
DIN 660
ГОСТ 10299-80
медь
по запросу
104059794
2.5
5
DIN 660
ГОСТ 10299-80
алюминий
1,731730,00
104059931
2.5
5
DIN 660
ГОСТ 10299-80
медь
по запросу
104059795
2.5
6
DIN 660
ГОСТ 10299-80
алюминий
1,771770,00
104059932
2.5
6
DIN 660
ГОСТ 10299-80
медь
по запросу
104060020
2.5
6
DIN 660
ГОСТ 10299-80
А2
2,501250,00
104059833
2.5
8
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104059933
2.5
8
DIN 660
ГОСТ 10299-80
медь
по запросу
104060021
2.5
8
DIN 660
ГОСТ 10299-80
А2
2,781390,00
104059834
2.5
10
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104059934
2.5
10
DIN 660
ГОСТ 10299-80
медь
по запросу
104060022
2.5
10
DIN 660
ГОСТ 10299-80
А2
4,562280,00
104059835
2.5
12
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104059935
2.5
12
DIN 660
ГОСТ 10299-80
медь
по запросу
104060023
2.5
12
DIN 660
ГОСТ 10299-80
А2
3,121560,00
104329891
2.5
14
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104330080
2.5
14
DIN 660
ГОСТ 10299-80
медь
по запросу
104060024
2.5
14
DIN 660
ГОСТ 10299-80
А2
3,601800,00
104059796
2.5
16
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104059936
2.5
16
DIN 660
ГОСТ 10299-80
медь
по запросу
104060025
2.5
16
DIN 660
ГОСТ 10299-80
А2
3,781890,00
104059836
2.5
18
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104059937
2.5
18
DIN 660
ГОСТ 10299-80
медь
по запросу
104060026
2.5
18
DIN 660
ГОСТ 10299-80
А2
4,082040,00
104059837
2.5
20
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104059938
2.5
20
DIN 660
ГОСТ 10299-80
медь
по запросу
104060027
2.5
20
DIN 660
ГОСТ 10299-80
А2
4,342170,00
104060028
2.5
22
DIN 660
ГОСТ 10299-80
А2
4,582290,00
104060029
2.5
25
DIN 660
ГОСТ 10299-80
А2
4,862430,00
104059838
3
4
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104059882
3
4
DIN 660
ГОСТ 10299-80
латунь
3,213210,00
104059939
3
4
DIN 660
ГОСТ 10299-80
медь
по запросу
104060030
3
4
DIN 660
ГОСТ 10299-80
А2
по запросу
104034561
3
5
DIN 660
ГОСТ 10299-80
алюминий
0,98980,00
104059883
3
5
DIN 660
ГОСТ 10299-80
латунь
2,912907,00
104059940
3
5
DIN 660
ГОСТ 10299-80
медь
2,412414,00
104060031
3
5
DIN 660
ГОСТ 10299-80
А2
по запросу
104034562
3
6
DIN 660
ГОСТ 10299-80
алюминий
0,82820,00
104059884
3
6
DIN 660
ГОСТ 10299-80
латунь
5,185180,00
104059941
3
6
DIN 660
ГОСТ 10299-80
медь
по запросу
104060032
3
6
DIN 660
ГОСТ 10299-80
А2
2,521260,00
104060116
3
6
DIN 660
ГОСТ 10299-80
А4
по запросу
104006412
3
6
DIN 660
ГОСТ 10299-80
сталь
0,361450,00
104034563
3
8
DIN 660
ГОСТ 10299-80
алюминий
0,96960,00
104059820
3
8
DIN 660
ГОСТ 10299-80
латунь
по запросу
104059942
3
8
DIN 660
ГОСТ 10299-80
медь
11,2011200,00
104060033
3
8
DIN 660
ГОСТ 10299-80
А2
2,695380,00
104060117
3
8
DIN 660
ГОСТ 10299-80
А4
по запросу
104006413
3
8
DIN 660
ГОСТ 10299-80
сталь
1,052100,00
104059797
3
10
DIN 660
ГОСТ 10299-80
алюминий
1,431430,00
104059885
3
10
DIN 660
ГОСТ 10299-80
латунь
7,097090,00
104059943
3
10
DIN 660
ГОСТ 10299-80
медь
по запросу
104060034
3
10
DIN 660
ГОСТ 10299-80
А2
3,041520,00
104060108
3
10
DIN 660
ГОСТ 10299-80
А4
по запросу
104006414
3
10
DIN 660
ГОСТ 10299-80
сталь
1,094360,00
104059798
3
12
DIN 660
ГОСТ 10299-80
алюминий
1,161160,00
104059886
3
12
DIN 660
ГОСТ 10299-80
латунь
4,494485,00
104059944
3
12
DIN 660
ГОСТ 10299-80
медь
по запросу
104060035
3
12
DIN 660
ГОСТ 10299-80
А2
3,441720,00
104060109
3
12
DIN 660
ГОСТ 10299-80
А4
по запросу
104273682
3
12
DIN 660
ГОСТ 10299-80
сталь
0,4613300,00
104059839
3
14
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104330081
3
14
DIN 660
ГОСТ 10299-80
медь
по запросу
104060036
3
14
DIN 660
ГОСТ 10299-80
А2
3,661830,00
104060110
3
14
DIN 660
ГОСТ 10299-80
А4
по запросу
104060037
3
15
DIN 660
ГОСТ 10299-80
А2
по запросу
104059799
3
16
DIN 660
ГОСТ 10299-80
алюминий
по запросу
104059887
3
16
DIN 660
ГОСТ 10299-80
латунь
по запросу
1 3 4 5
