DIN 551 — винт установочный со шлицем и плоским концом
DIN 551 — установочный винт с прямым шлицем и плоским концом. Используется при проведении сборочных работ в приборостроении, на электротехнических производствах, в машиностроении и других производственных отраслях.
Стандарт DIN 551 для установочных винтов с плоским концом регламентирует изделия с размерами резьбы от М1,2 до М12 включительно. Класс точности — А.
Стандарт замещён на ISO 4766 (DIN EN ISO 4766).

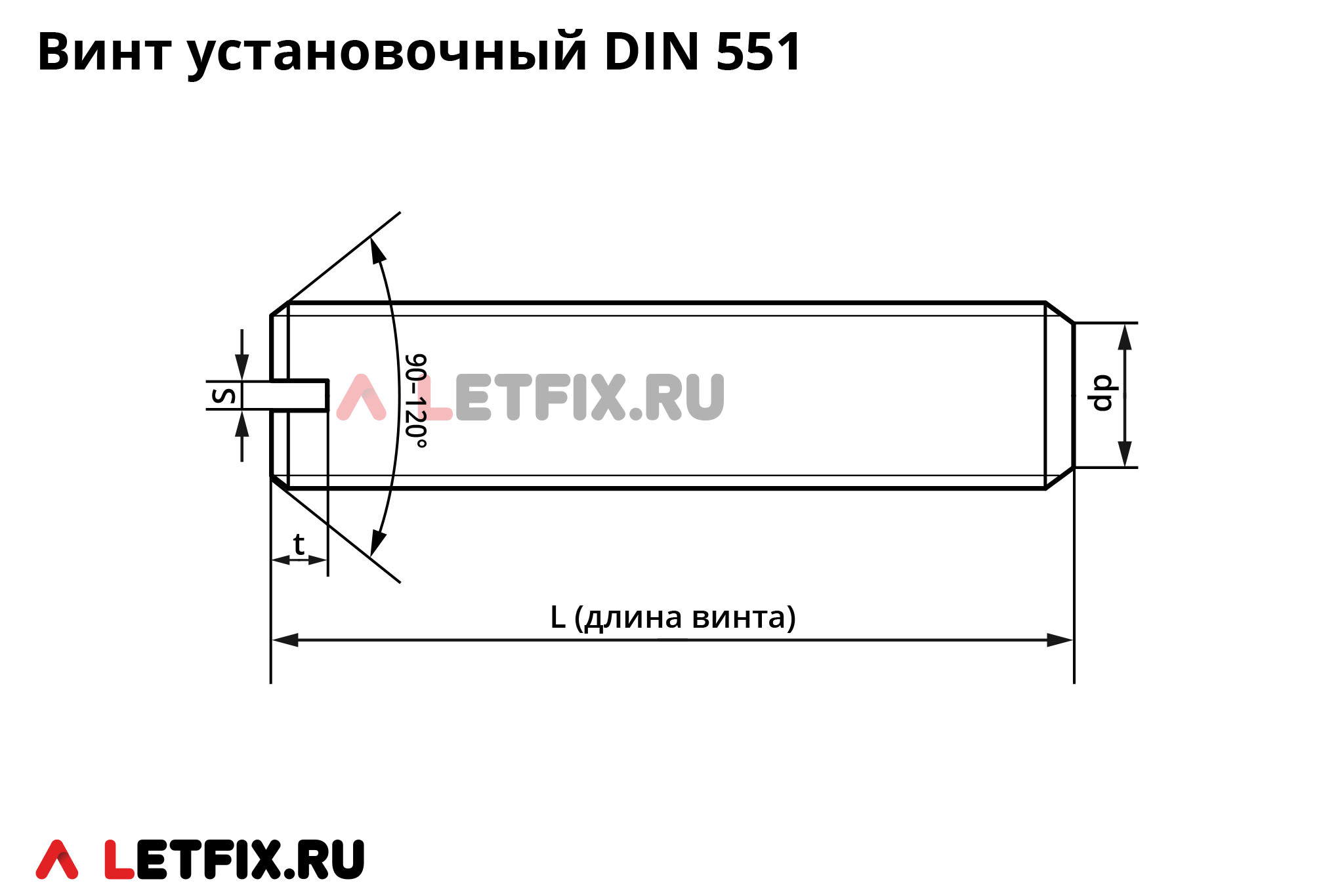

| Резьба | Шаг резьбы | dp, диаметр конца, в мм | S, номин. размер ключа | t мин., в мм | |
|---|---|---|---|---|---|
| мин. | макс. | ||||
| М1,2 | 0,25 | 0,35 | 0,6 | 0,2 | 0,4 |
| М1,6 | 0,35 | 0,55 | 0,8 | 0,25 | 0,56 |
| М2 | 0,4 | 0,75 | 1 | 0,25 | 0,64 |
| М2,5 | 0,45 | 1,25 | 1,5 | 0,4 | 0,72 |
| М3 | 0,5 | 1,75 | 2 | 0,4 | 0,8 |
| М3,5* | 0,6 | 1,95 | 2,2 | 0,5 | 0,96 |
| М4 | 0,7 | 2,25 | 2,5 | 0,6 | 1,12 |
| М5 | 0,8 | 3,2 | 3,5 | 0,8 | 1,28 |
| М6 | 1 | 3,7 | 4 | 1 | 1,6 |
| М8 | 1,25 | 5,2 | 5,5 | 1,2 | 2 |
| М10 | 1,5 | 6,64 | 7 | 1,6 | 2,4 |
| М12 | 1,75 | 8,14 | 8,5 | 2 | 2,8 |
* — размер применять не рекомендуется
Материалы и покрытие винтов DIN 551
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Винты DIN 551 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов DIN 551 в стандартах ГОСТ и ISO
Аналоги установочного винта DIN 551 в стандартах ГОСТ:
— ГОСТ 1477-93. Отечественные винты ГОСТ 1477-93 класса точности А — аналог DIN 551. Стандарт ГОСТ 1477, в отличии от DIN 551, допускает исполнение винтов класса точности B. Также ГОСТ 1477 93 регламентирует винты с размерами резьбы М1, которые отсутствуют в DIN 551.
— ГОСТ Р ИСО 4766-2013. Установочные винты ГОСТ Р ИСО 4766-2013 полностью соответствует винтам DIN 551. Более того, ГОСТ Р ИСО 4766-2013 — точный аналог ISO 4766, а DIN 551 был замещен на DIN EN ISO 4766, который аналогичен ISO 4766.
Аналоги винта DIN 551 в стандартах ISO:
— ISO 4766. Стандарт DIN 551 полностью соответствует стандарту ISO 4766, и более того был им замещен. В настоящее время в Германии действует стандарт DIN EN ISO 4766, полностью аналогичный DIN 551.
