DIN 3060 – трос стальной 6х19

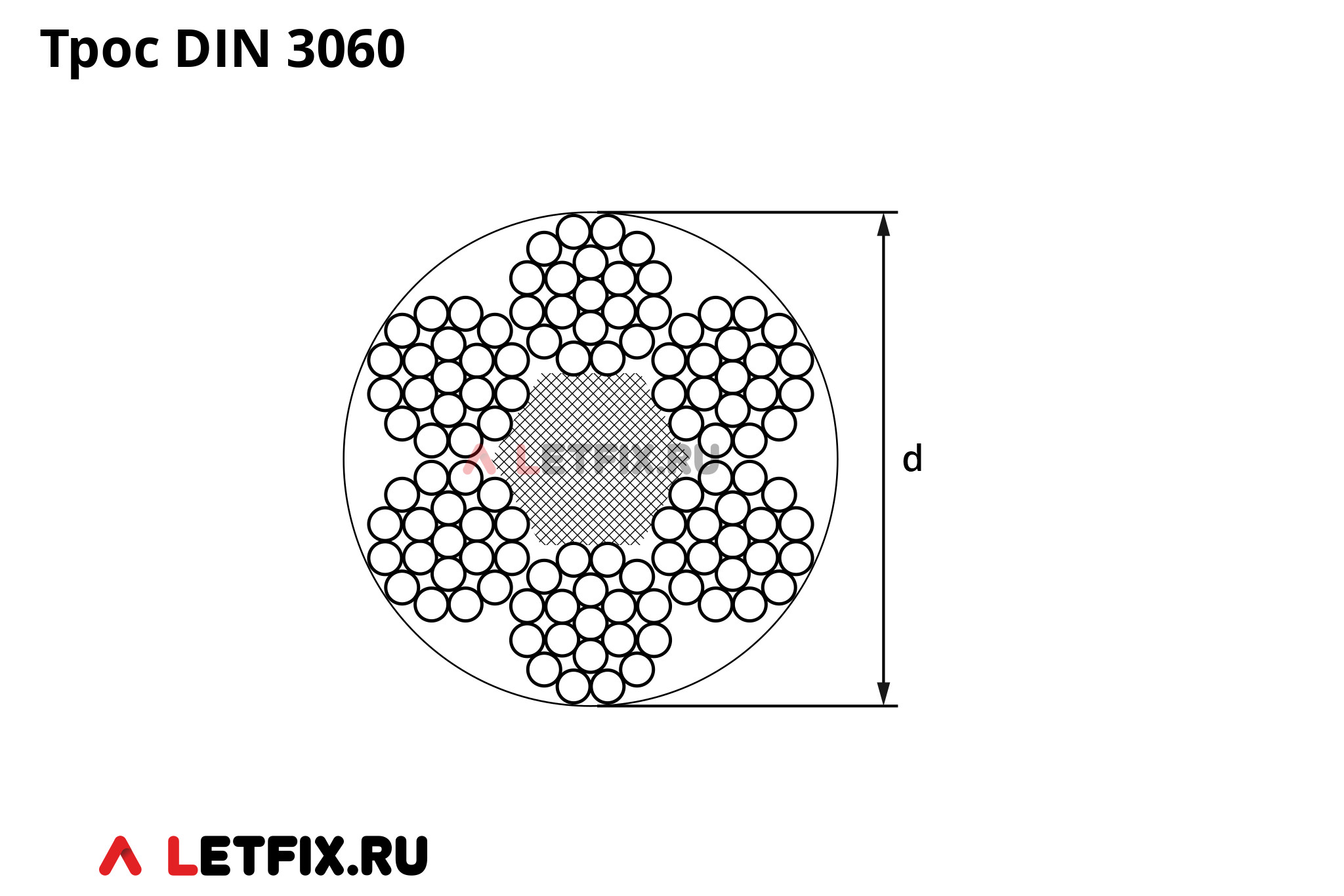

DIN 3060 – круглопрядный стальной канат конструкции 6х19 с органическим сердечником (FE / FC). Обиходное название – стальной трос 6х19. Прядь 1+6+12: центральная проволока, шесть вокруг неё и двенадцать снаружи, шесть прядей вокруг сердечника. Используется при проведении сборочных работ в строительстве, машиностроении и такелаже: растяжки, подвесы, тяги, ограждения. Стальной трос DIN 3060 не предназначен для подъёма грузов. Только для растяжек и подвесов.
Стандарт DIN 3060 для канатов с органическим сердечником регламентирует стальные канаты номинальным диаметром d от 3 до 56 мм включительно.
Основные размеры тросов DIN 3060 (FE, 6х19)
| d, мм | Теор. вес одного метра | 1570 Н/мм² | 1770 Н/мм² | ||
|---|---|---|---|---|---|
| Расчётное разрывное усилие, кН | Минимальное разрывное усилие, кН | Расчётное разрывное усилие, кН | Минимальное разрывное усилие, кН | ||
| 3 | 0,0311 | – | – | 5,69 | 4,9 |
| 4 | 0,0554 | – | – | 10,1 | 8,7 |
| 5 | 0,0865 | – | – | 15,8 | 13,6 |
| 6 | 0,125 | – | – | 22,8 | 19,6 |
| 7 | 0,17 | – | – | 31 | 26,7 |
| 8 | 0,221 | 35,9 | 30,9 | 40,5 | 34,8 |
| 9 | 0,28 | 45,4 | 39,1 | 51,2 | 44,1 |
| 10 | 0,346 | 56,1 | 48,2 | 63,3 | 54,4 |
| 11 | 0,419 | 67,9 | 58,4 | 76,5 | 65,8 |
| 12 | 0,498 | 80,8 | 69,5 | 91,1 | 78,3 |
| 13 | 0,585 | 94,8 | 81,5 | 107 | 91,9 |
| 14 | 0,678 | 110 | 94,6 | 124 | 107 |
| 16 | 0,886 | 144 | 124 | 162 | 139 |
| 18 | 1,12 | 182 | 156 | 205 | 176 |
| 20 | 1,38 | 224 | 193 | 253 | 218 |
| 22 | 1,67 | 272 | 234 | 306 | 263 |
| 24 | 1,99 | 323 | 278 | 364 | 313 |
| 26 | 2,34 | 379 | 326 | 428 | 368 |
| 28 | 2,71 | 440 | 378 | 496 | 426 |
| 32 | 3,54 | 575 | 494 | 648 | 557 |
| 36 | 4,48 | 727 | 625 | 820 | 705 |
| 40 | 5,54 | 898 | 722 | 1010 | 870 |
| 44 | 6,7 | 1090 | 934 | 1220 | 1050 |
| 48 | 7,97 | 1290 | 1110 | 1460 | 1250 |
| 52 | 9,36 | 1520 | 1300 | 1710 | 1470 |
| 56 | 10,9 | 1760 | 1510 | 1980 | 1710 |
Материалы и покрытие тросов DIN 3060
Материал: углеродистая сталь, канатная проволока по DIN 2078.
Аналоги тросов DIN 3060 в стандартах ГОСТ, DIN и ISO
Точного аналога DIN 3060 в ГОСТ и ISO нет. Конструкция 6х7 – DIN 3055: другой канат, его не заменяют по одному диаметру. Канат со стальным сердечником SE отличается по массе и разрыву.
