DIN 705 Form A — регулировочные кольца номинальным диаметром от 2 до 200 мм включительно с резьбовыми отверстиями. Комплектуются установочными винтами DIN 553 (DIN EN 27434) для резьбы до М10 включительно, а от М12 — установочными винтами с внутренним шестигранником DIN 914 (DIN EN ISO 4027). Кольца номинальным диаметром до 70 мм включительно имеют один установочный винт, а с отверстием более 70 мм — два установочных винта.

DIN 705 Form B — регулировочное кольцо номинальным диаметром до 150 мм включительно с отверстием для штифта. Штифты в комплект не входят. Рассчитаны для применения насеченных штифтов DIN 1471 (ISO 8744), пружинных штифтов DIN 1481 (ISO 8752) и конических штифтов DIN EN 22339 (ISO 2339 и DIN 1). Стоит учитывать, что для конических штифтов DIN 1 (ISO 2339) требуется расточка отверстия в соотношении 1:50.

DIN 705 Form C — регулировочное кольцо с резьбовыми отверстиями, как в Форме А, но они служат в качестве вспомогательного средства для крепления установочного кольца при сверлении отверстия для штифта. Штифты в комплект не входят.

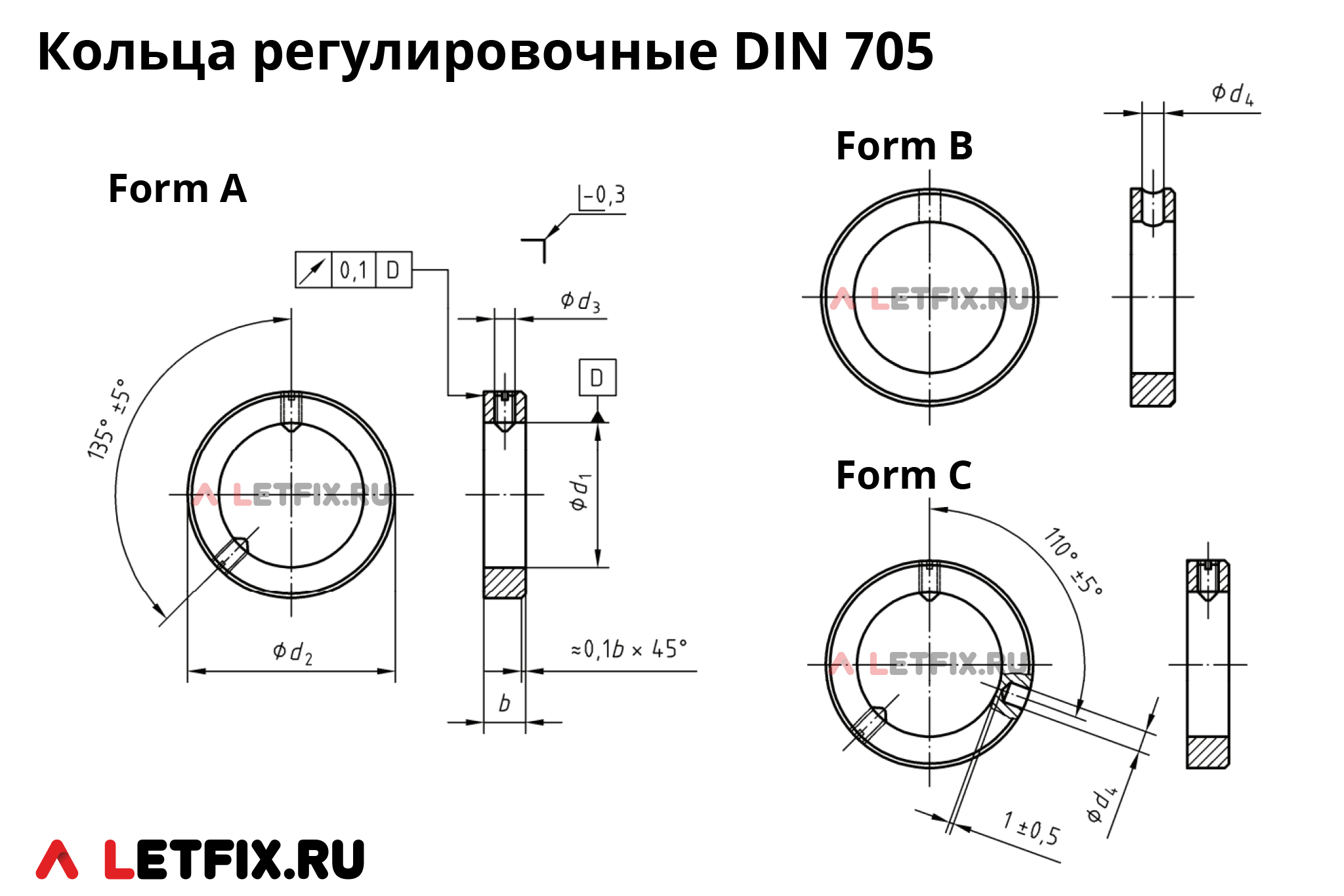

Схема размеров регулировочных колец DIN 705 трёх форм (DIN 705 Form A, DIN 705 Form B и DIN 705 Form C)

d1, номинальный размер H8, в мм	b js14, в мм	d2 h13, в мм	d₃	d4 H11, в мм	Установочный винт**	Применяемый штифт***
d1, номинальный размер H8, в мм	b js14, в мм	d2 h13, в мм	d₃	d4 H11, в мм	Установочный винт**	Насеченный или пружинный	Конический
2	3,5	6	М2	0,6	М2х3	0,6х6	—
2,5	4	7	М2	0,8	М2х3	0,8х6	—
3	5	7	М2	0,8	М2х3	0,8х6	—
3,5*	5	8	М2,5	1	М2,5х3	1х8	—
4	5	8	М2,5	1	М2,5х3	1х8	—
4,5*	6	10	М3	1,5	М3х4	1,5х10	1,5х10
5	6	10	М3	1,5	М3х4	1,5х10	1,5х10
5,5*	6	12	М4	1,5	М4х5	1,5х12	1,5х12
6	8	12	М4	1,5	М4х5	1,5х12	1,5х12
7*	8	12	М4	1,5	М4х5	1,5х12	1,5х12
8	8	16	М4	2	М4х6	2х16	2х16
10	10	20	М5	3	М5х8	3х20	3х20
12	12	22	М6	4	М6х8	4х22	4х22
14	12	25	М6	4	М6х8	4х24	4х24
15*	12	25	М6	4	М6х8	4х24	4х24
16	12	28	М6	4	М6х8	4х28	4х28
18	14	32	М6	5	М6х8	5х32	5х32
20	14	32	М6	5	М6х8	5х32	5х32
22	14	36	М6	5	М6х10	5х36	5х36
24*	16	40	М8	6	М8х12	6х40	6х40
25	16	40	М8	6	М8х10	6х40	6х40
26*	16	40	М8	6	М8х10	6х40	6х40
28*	16	45	М8	6	М8х12	6х45	6х45
30	16	45	М8	6	М8х10	6х45	6х45
32	16	50	М8	8	М8х12	8х50	8х50
35*	16	56	М8	8	М8х12	8х55	8х55
36	16	56	М8	8	М8х12	8х55	8х55
40	18	63	М10	8	М10х16	8х60	8х60
45	18	70	М10	8	М10х16	8х70	8х70
50	18	80	М10	10	М10х16	10х80	10х80
55*	18	80	М10	10	М10х16	10х80	10х80
56	18	80	М10	10	М10х16	10х80	10х80
60*	20	90	М10	10	М10х16	10х90	10х90
63	20	90	М10	10	М10х16	10х90	10х90
65*	20	100	М10	10	М10х20	10х100	10х100
70	20	100	М10	10	М10х20	10х100	10х100
75*	22	110	М12	10	М12х20	10х110	10х110
80	22	110	М12	10	М12х20	10х110	10х110
85*	22	125	М12	12	М12х25	12х120	12х120
90	22	125	М12	12	М12х20	12х120	12х120
100	25	140	М12	12	М12х25	—	12х140
110	25	160	М12	12	М12х30	—	12х160
120*	25	160	М12	12	М12х25	—	12х160
125	28	180	М16	16	М16х35	—	16х180
140	28	200	М16	16	М16х35	—	16х200
150*	28	200	М16	16	М16х30	—	16х200
160	32	220	М16	—	М20х35	—	—
180	32	250	М16	—	М20х40	—	—
200	32	280	М16	—	М20х45	—	—

* — размер применять не рекомендуется.
** — для DIN 705 Form A и DIN 705 Form C.
* — для DIN 705 Form B.

Материалы и покрытие регулировочных колец DIN 705

Материалы: углеродистая сталь, нержавеющая сталь А2 и А4, медь.
Установочные регулировочные кольца ДИН 705 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией).

Аналоги колец DIN 705 в стандартах ГОСТ

Аналоги установочных колец DIN 705 в стандартах ГОСТ:
— ГОСТ 2832-77. По назначению и форме кольца по стандарту ГОСТ 2832-77 являются аналогом колец DIN 705 Form A. Имеются расхождения по наружному диаметру (d2) и толщине (b). Стандарт ГОСТ 2832-77 регламентируется кольца номинальным диаметром от 8 до 200 миллиметров.
— ГОСТ 3130-77. По назначению и форме кольца по стандарту ГОСТ 3130-77 являются аналогом колец DIN 705 Form B. Имеются расхождения по наружному диаметру (d2) и толщине (b). Стандарт ГОСТ 3130-77 регламентируется кольца номинальным диаметром от 8 до 130 миллиметров.
