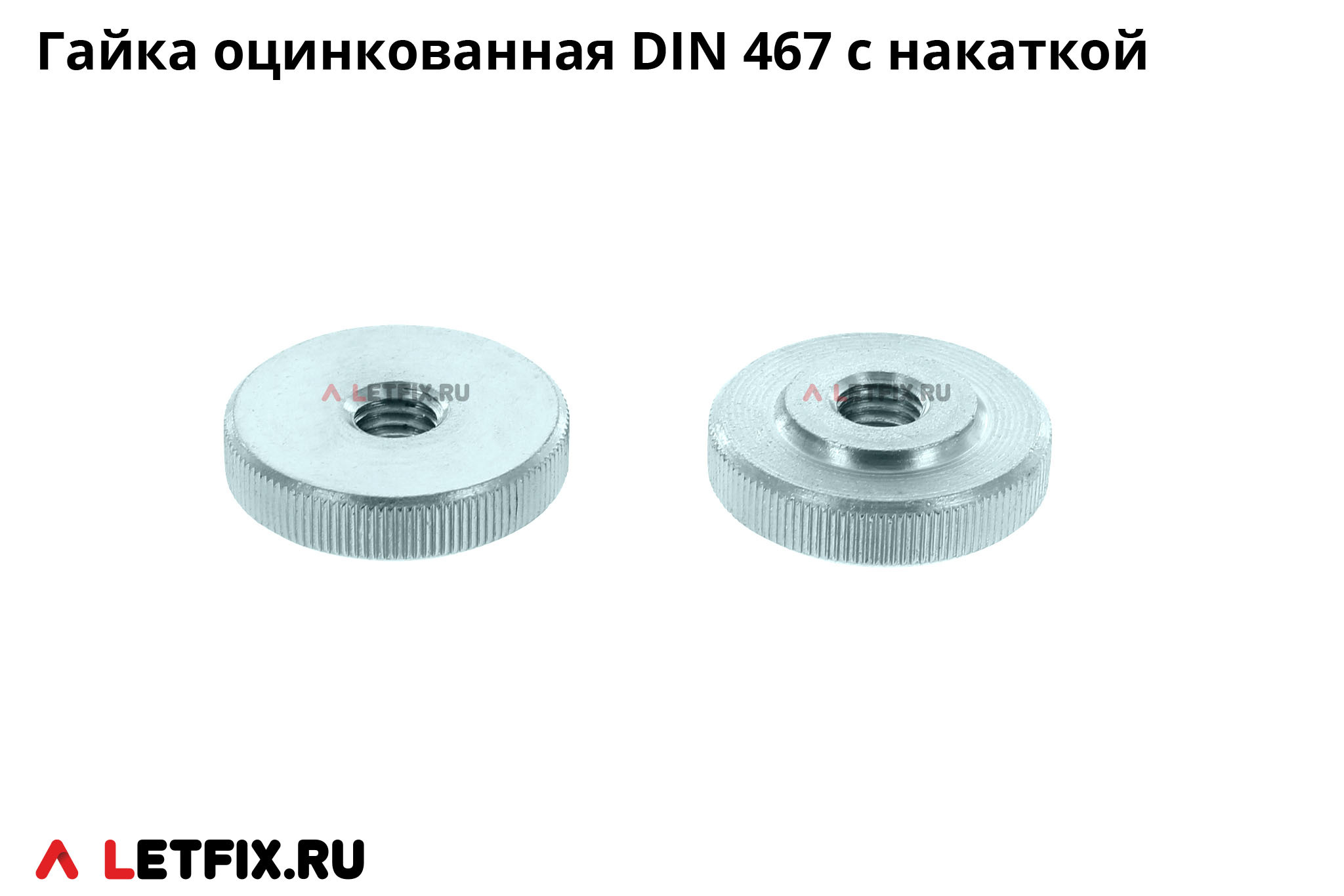

DIN 467 — низкие гайки с накаткой (накатанной головкой)
DIN 467 — низкая нажимная гайка с накаткой (накатанной головкой) с метрической резьбой. Используется для сборочных работ в различных отраслях производств.
Стандарт DIN 467 для низких накатанных гаек регламентирует размеры гаек с резьбой от М1 до М10 включительно.

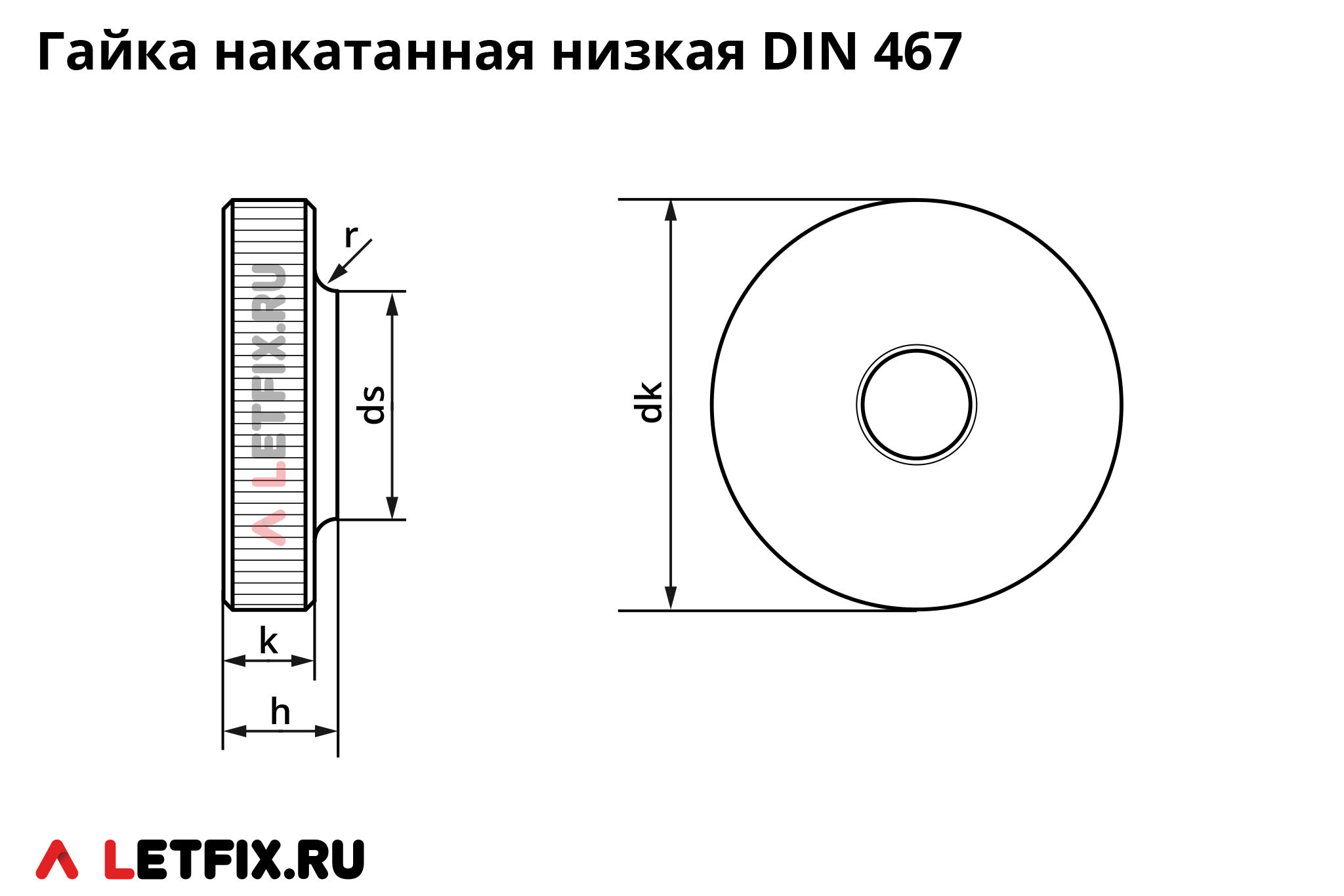

| Размер резьбы | Шаг резьбы, мм | dk, диаметр гайки, мм | ds, диаметр подголовника, мм | h, высота гайки, мм | k, высота накатки, мм | r, мм | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| номин. | мин. | макс. | мин. | макс.* | мин. | макс.* | мин. | макс.* | |||
| М1 | 0,25 | 5,5 | 5,26 | 5,74 | 2,55 | 2,8 | 1,75 | 2 | 1,25 | 1,5 | 0,5 |
| М1,2 | 0,25 | 6 | 5,76 | 6,24 | 2,75 | 3 | 1,75 | 2 | 1,25 | 1,5 | 0,5 |
| М1,4 | 0,3 | 7 | 6,71 | 7,29 | 3,2 | 3,5 | 2,25 | 2,5 | 1,75 | 2 | 0,5 |
| М1,6 | 0,35 | 7,5 | 7,21 | 7,79 | 3,5 | 3,8 | 2,25 | 2,5 | 1,75 | 2 | 0,5 |
| М2 | 0,4 | 9 | 8,71 | 9,29 | 4,2 | 4,5 | 2,25 | 2,5 | 1,75 | 2 | 0,5 |
| М2,5 | 0,45 | 11 | 10,65 | 11,35 | 4,7 | 5 | 2,75 | 3 | 2,25 | 2,5 | 0,5 |
| М3 | 0,5 | 12 | 11,65 | 12,35 | 5,7 | 6 | 2,75 | 3 | 2,25 | 2,5 | 0,5 |
| М4 | 0,7 | 16 | 15,65 | 16,35 | 7,64 | 8 | 3,7 | 4 | 3,2 | 3,5 | 0,5 |
| М5 | 0,8 | 20 | 19,58 | 20,42 | 9,64 | 10 | 4,7 | 5 | 3,7 | 4 | 1 |
| М6 | 1 | 24 | 23,58 | 24,42 | 11,57 | 12 | 5,7 | 6 | 4,7 | 5 | 1 |
| М8 | 1,25 | 30 | 29,58 | 30,42 | 15,57 | 16 | 7,64 | 8 | 5,7 | 6 | 2 |
| М10 | 1,5 | 36 | 35,5 | 36,5 | 19,48 | 20 | 9,64 | 10 | 7,64 | 8 | 2 |
* — номинальный размер
Материалы и покрытие низких гаек DIN 467 с накаткой
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Гайки низкие DIN 467 с накатанной головкой, выполненные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги гаек DIN 467 в стандартах ГОСТ
Аналоги гайки с накаткой ДИН 467 в стандартах ГОСТ:
В отечественных стандартах ГОСТ аналоги DIN 467 отсутствуют.
