DIN 462 — шайба стопорная с внутренним усиком (внутренним выступом)
DIN 462 — шайба стопорная с внутренним усиком (выступом) для стопорения шлицевых гаек DIN 1804.
Стандарт DIN 462 регламентирует стопорные шайбы с внутренним усом с диаметром отверстия от 6 до 200 мм включительно.

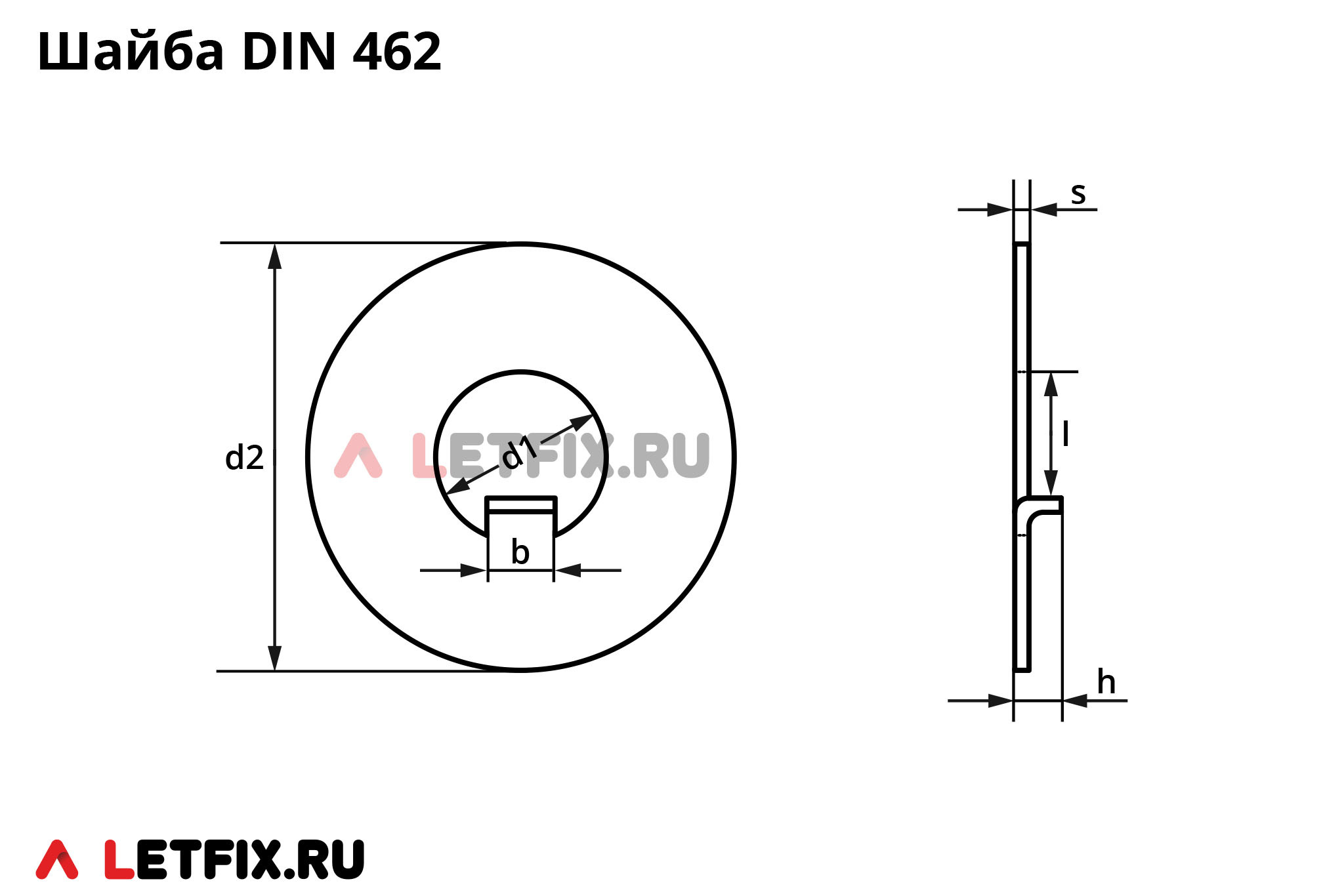

| d1, диаметр отверстия, в мм | d2, в мм | s, толщина шайбы, в мм | l, в мм | b, ширина уса, в мм | h ≈, высота уса, в мм |
|---|---|---|---|---|---|
| 6 | 16 | 0,8 | 3,9 | 3 | 2,5 |
| 8 | 20 | 0,8 | 5,9 | 3 | 2,5 |
| 10 | 25 | 0,8 | 7,4 | 4 | 3 |
| 12 | 28 | 0,8 | 9,3 | 5 | 3 |
| 14 | 30 | 0,8 | 11,4 | 5 | 3 |
| 16 | 32 | 1 | 13,5 | 5 | 3 |
| 18 | 34 | 1 | 15,4 | 6 | 4 |
| 20 | 36 | 1 | 17,5 | 6 | 4 |
| 22 | 40 | 1 | 19,5 | 6 | 4 |
| 24 | 42 | 1 | 21,6 | 6 | 4 |
| 26 | 45 | 1 | 23,5 | 7 | 5 |
| 28 | 50 | 1 | 25,5 | 7 | 5 |
| 30 | 50 | 1,2 | 27,5 | 7 | 5 |
| 32 | 52 | 1,2 | 29,6 | 7 | 5 |
| 35 | 55 | 1,2 | 32,6 | 7 | 5 |
| 38 | 58 | 1,2 | 35,3 | 8 | 5 |
| 40 | 62 | 1,2 | 37,3 | 8 | 5 |
| 42 | 62 | 1,2 | 39,3 | 8 | 5 |
| 45 | 68 | 1,2 | 42,4 | 8 | 5 |
| 48 | 75 | 1,2 | 45,4 | 8 | 5 |
| 50 | 75 | 1,2 | 47,4 | 8 | 5 |
| 52 | 80 | 1,2 | 49,3 | 10 | 6 |
| 55 | 80 | 1,2 | 52,3 | 10 | 6 |
| 58 | 90 | 1,5 | 55,3 | 10 | 6 |
| 60 | 90 | 1,5 | 57,3 | 10 | 6 |
| 62 | 95 | 1,5 | 59,3 | 10 | 6 |
| 65 | 95 | 1,5 | 62,4 | 10 | 6 |
| 68 | 100 | 1,5 | 65,4 | 10 | 6 |
| 70 | 100 | 1,5 | 67,4 | 10 | 6 |
| 72 | 110 | 1,5 | 68,9 | 10 | 7 |
| 75 | 110 | 1,5 | 71,9 | 10 | 7 |
| 80 | 115 | 1,5 | 76,9 | 10 | 7 |
| 85 | 120 | 1,5 | 81,9 | 10 | 7 |
| 90 | 130 | 1,5 | 86,9 | 10 | 7 |
| 95 | 135 | 1,5 | 91,8 | 12 | 8 |
| 100 | 145 | 1,5 | 96,9 | 12 | 8 |
| 105 | 155 | 1,5 | 102 | 12 | 8 |
| 110 | 155 | 1,5 | 107 | 12 | 8 |
| 115 | 165 | 1,5 | 112 | 12 | 8 |
| 120 | 165 | 1,5 | 117 | 12 | 8 |
| 125 | 180 | 1,5 | 122 | 12 | 8 |
| 130 | 180 | 1,5 | 127 | 12 | 8 |
| 140 | 195 | 1,5 | 137 | 12 | 8 |
| 150 | 205 | 1,5 | 147 | 12 | 8 |
| 160 | 220 | 1,5 | 157 | 12 | 10 |
| 170 | 230 | 1,5 | 167 | 12 | 10 |
| 180 | 245 | 1,5 | 177 | 12 | 10 |
| 190 | 260 | 1,5 | 187 | 12 | 10 |
| 200 | 270 | 1,5 | 197 | 12 | 10 |
Материалы и покрытие шайб DIN 462
Материалы: углеродистая сталь, нержавеющая сталь.
Шайбы DIN 432 стопорные с внутренним усиком из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги шайб DIN 462 в стандартах ГОСТ и ISO
Стопорная шайба с внутренним усом (выступом) DIN 462 не имеет аналогов ни в стандартах ГОСТ, ни в стандартах ISO.
