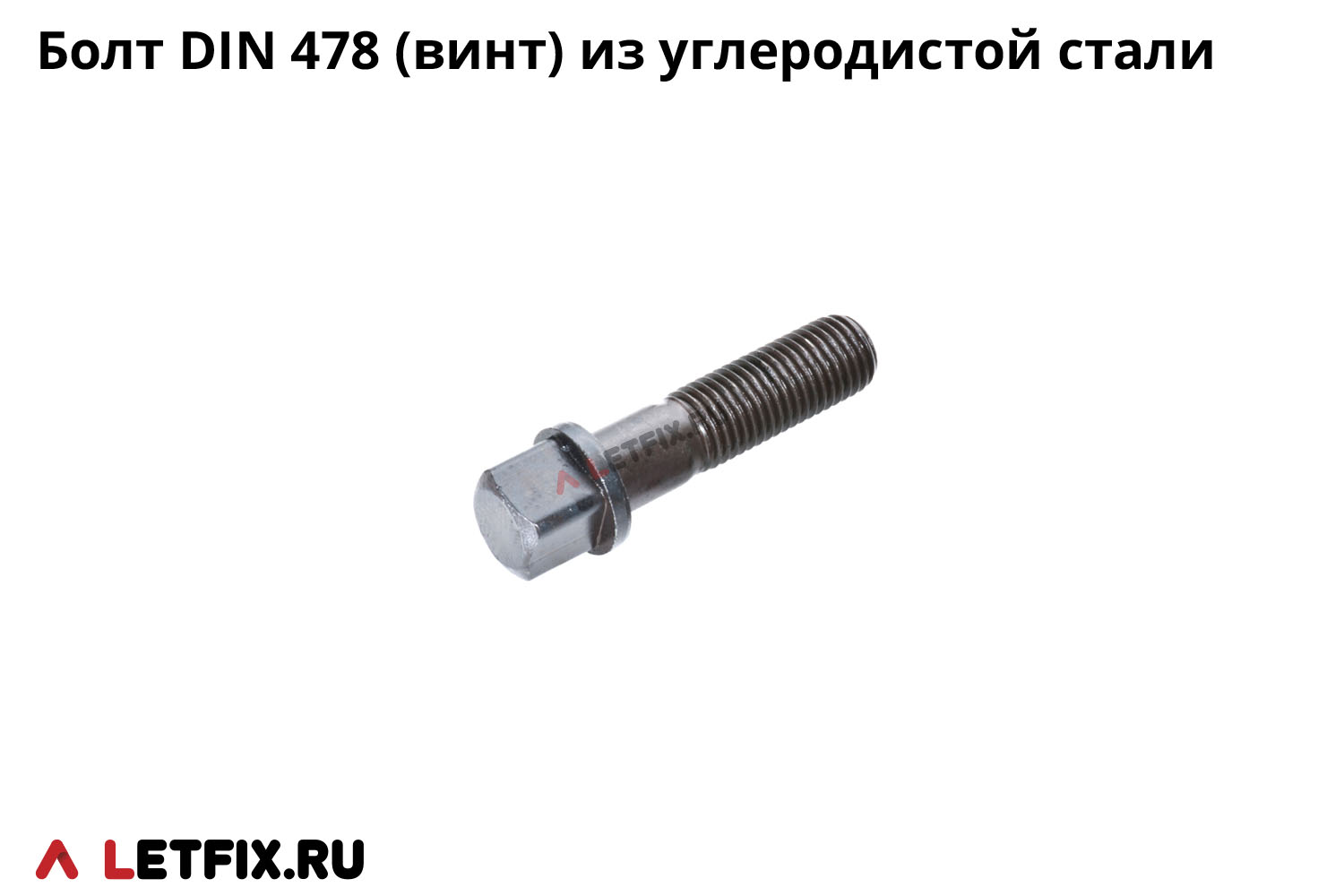

DIN 478 — винт с квадратной головкой с буртиком
DIN 478 — винт с квадратной головкой с буртиком (болт с квадратной головкой и буртом). Используеется в машиностроении, станкостроении, судостроении, строительстве и в других производственных сферах.
Стандарт DIN 478 для винтов с квадратной головкой и буртиком регламентирует винты с размерами резьбы от М5 до М24 включительно. Класс точности — А.

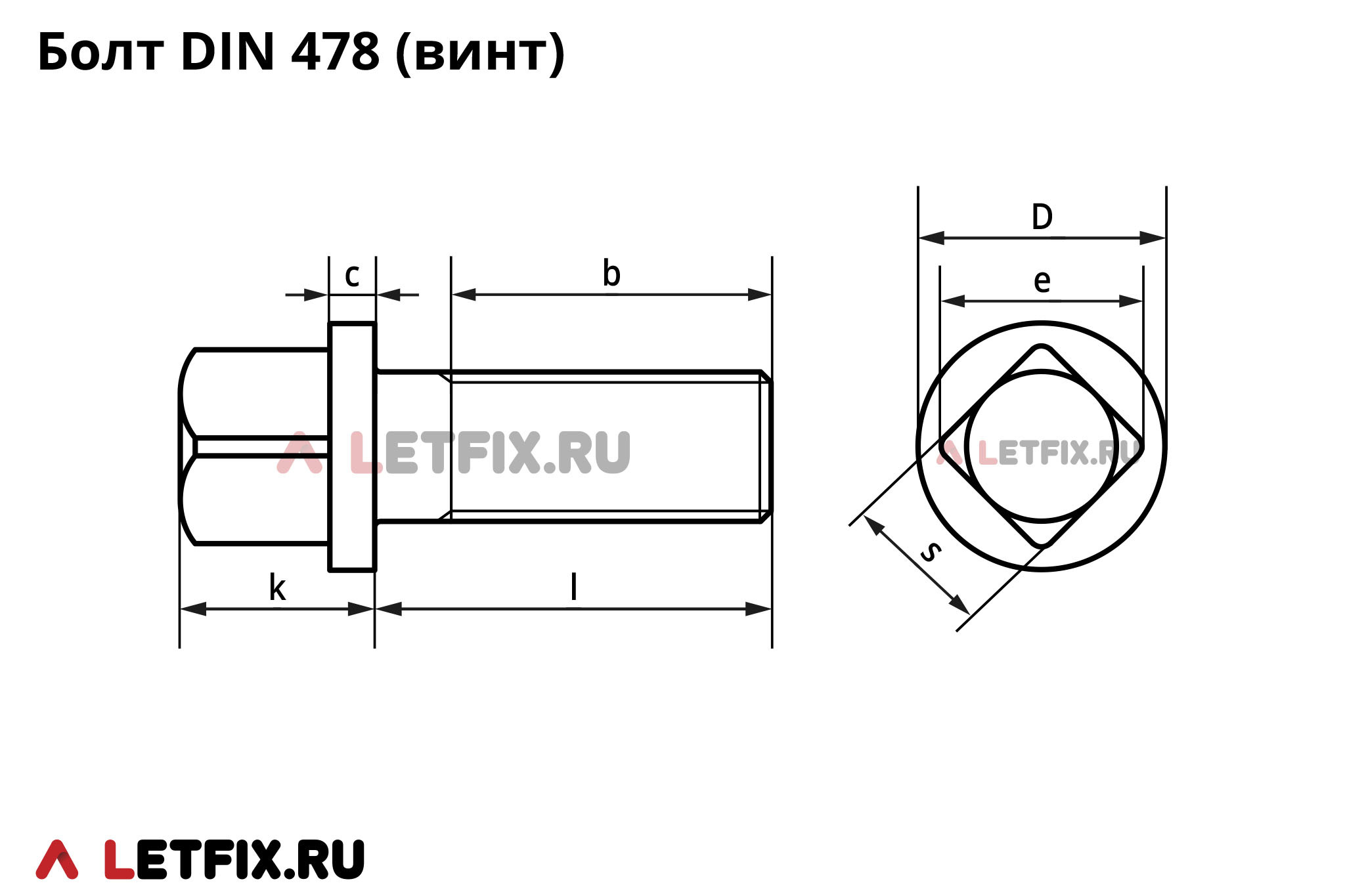

| Резьба | Шаг резьбы | b, длина резьбы, в мм | D, диаметр головки, в мм | k, высота головки, в мм | с, высота буртика, в мм | e макс., в мм | s, номин. размер ключа | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l≤125 | l>125 | мин. | макс.* | номин. | мин. | макс. | номин. | мин. | макс. | ||||
| М5 | 0,8 | 16 | - | 8,92 | 9,5 | 7 | 6,82 | 7,18 | 2 | 1,88 | 2,12 | 6,5 | 5 |
| М6 | 1 | 18 | - | 9,8 | 10,5 | 8 | 7,82 | 8,18 | 2 | 1,88 | 2,12 | 8 | 6 |
| М8 | 1,25 | 22 | - | 12,8 | 13,5 | 10 | 9,82 | 10,18 | 2 | 1,88 | 2,12 | 10 | 8 |
| М10 | 1,5 | 26 | 32 | 15,8 | 16,5 | 13 | 12,78 | 13,22 | 3 | 2,88 | 3,12 | 13 | 10 |
| М12 | 1,75 | 30 | 36 | 18,66 | 19,5 | 15 | 14,78 | 15,22 | 3 | 2,88 | 3,12 | 17 | 13 |
| М16 | 2 | 38 | 44 | 24,16 | 25 | 20 | 19,74 | 20,26 | 4 | 3,85 | 4,15 | 21 | 16 |
| М16 | 2 | 38 | 44 | 24,16 | 25 | 20 | 19,74 | 20,26 | 4 | 3,85 | 4,15 | 22 | 17 |
| М20 | 2,5 | 46 | 52 | 30 | 31 | 25 | 24,74 | 25,26 | 5 | 4,85 | 5,15 | 27 | 21 |
| М20 | 2,5 | 46 | 52 | 30 | 31 | 25 | 24,74 | 25,26 | 5 | 4,85 | 5,15 | 28 | 22 |
| М24 | 3 | 54 | 60 | 35 | 36 | 28 | 27,74 | 28,26 | 6 | 5,85 | 6,15 | 32 | 24 |
* — номинальный размер.
Материалы и покрытие винтов DIN 478
Материалы: углеродистая сталь.
Болты DIN 478 с квадратной головкой, произведенные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги винтов DIN 478 в стандартах ГОСТ
— ГОСТ 1488-84. Стандарт DIN 478 является аналогом ГОСТ 1488, но в отечественном стандарте регламентируются винты с размерами резьбы до М20 включительно. Также у некоторых размеров резьбы другой размер буртика. У размеров М16 и М20 другая длина резьбы.
