DIN 705 B. Кольцо регулировочное с резьбовым отверстием.

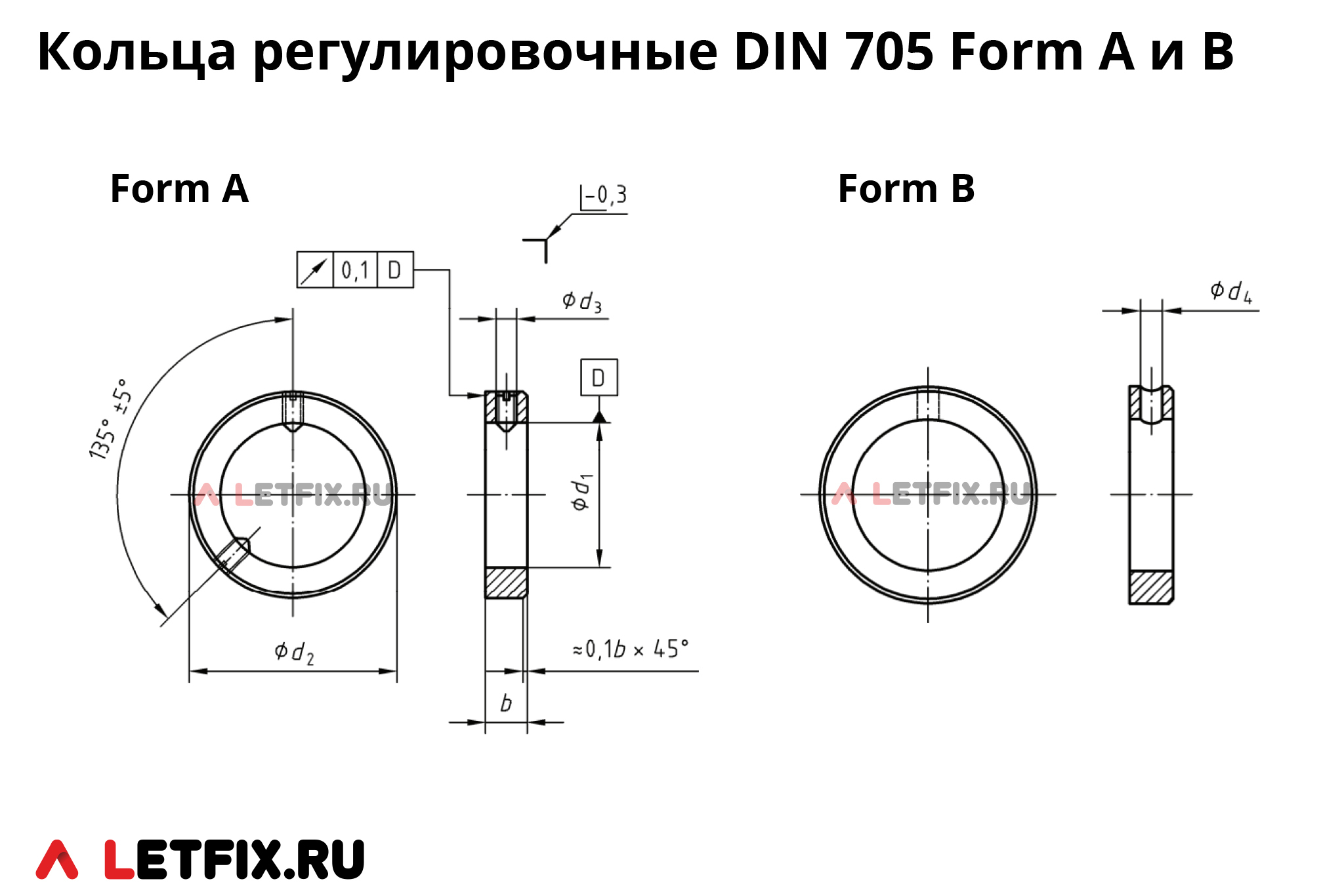

DIN 705 Form B — регулировочные кольца с отверстием под штифт на боковой стороне.
Стандарт DIN 705 B регламентирует установочные кольца номинальным диаметром от 2 до 150 мм включительно с отверстием для штифта. Штифты в комплект не входят.
Рассчитаны для применения насеченных штифтов DIN 1471 (ISO 8744), пружинных штифтов DIN 1481 (ISO 8752) и конических штифтов DIN EN 22339 (ISO 2339 и DIN 1). Стоит учитывать, что для конических штифтов DIN 1 (ISO 2339) требуется расточка отверстия в соотношении 1:50.
| d1, номинальный размер H8, в мм | b js14, в мм | d2 h13, в мм | d4 H11, в мм | Применяемый штифт | |
|---|---|---|---|---|---|
| Насеченный или пружинный | Конический | ||||
| 2 | 3,5 | 6 | 0,6 | 0,6х6 | — |
| 2,5 | 4 | 7 | 0,8 | 0,8х6 | — |
| 3 | 5 | 7 | 0,8 | 0,8х6 | — |
| 3,5* | 5 | 8 | 1 | 1х8 | — |
| 4 | 5 | 8 | 1 | 1х8 | — |
| 4,5* | 6 | 10 | 1,5 | 1,5х10 | 1,5х10 |
| 5 | 6 | 10 | 1,5 | 1,5х10 | 1,5х10 |
| 5,5* | 6 | 12 | 1,5 | 1,5х12 | 1,5х12 |
| 6 | 8 | 12 | 1,5 | 1,5х12 | 1,5х12 |
| 7* | 8 | 12 | 1,5 | 1,5х12 | 1,5х12 |
| 8 | 8 | 16 | 2 | 2х16 | 2х16 |
| 10 | 10 | 20 | 3 | 3х20 | 3х20 |
| 12 | 12 | 22 | 4 | 4х22 | 4х22 |
| 14 | 12 | 25 | 4 | 4х24 | 4х24 |
| 15* | 12 | 25 | 4 | 4х24 | 4х24 |
| 16 | 12 | 28 | 4 | 4х28 | 4х28 |
| 18 | 14 | 32 | 5 | 5х32 | 5х32 |
| 20 | 14 | 32 | 5 | 5х32 | 5х32 |
| 22 | 14 | 36 | 5 | 5х36 | 5х36 |
| 24* | 16 | 40 | 6 | 6х40 | 6х40 |
| 25 | 16 | 40 | 6 | 6х40 | 6х40 |
| 26* | 16 | 40 | 6 | 6х40 | 6х40 |
| 28* | 16 | 45 | 6 | 6х45 | 6х45 |
| 30 | 16 | 45 | 6 | 6х45 | 6х45 |
| 32 | 16 | 50 | 8 | 8х50 | 8х50 |
| 35* | 16 | 56 | 8 | 8х55 | 8х55 |
| 36 | 16 | 56 | 8 | 8х55 | 8х55 |
| 40 | 18 | 63 | 8 | 8х60 | 8х60 |
| 45 | 18 | 70 | 8 | 8х70 | 8х70 |
| 50 | 18 | 80 | 10 | 10х80 | 10х80 |
| 55* | 18 | 80 | 10 | 10х80 | 10х80 |
| 56 | 18 | 80 | 10 | 10х80 | 10х80 |
| 60* | 20 | 90 | 10 | 10х90 | 10х90 |
| 63 | 20 | 90 | 10 | 10х90 | 10х90 |
| 65* | 20 | 100 | 10 | 10х100 | 10х100 |
| 70 | 20 | 100 | 10 | 10х100 | 10х100 |
| 75* | 22 | 110 | 10 | 10х110 | 10х110 |
| 80 | 22 | 110 | 10 | 10х110 | 10х110 |
| 85* | 22 | 125 | 12 | 12х120 | 12х120 |
| 90 | 22 | 125 | 12 | 12х120 | 12х120 |
| 100 | 25 | 140 | 12 | — | 12х140 |
| 110 | 25 | 160 | 12 | — | 12х160 |
| 120* | 25 | 160 | 12 | — | 12х160 |
| 125 | 28 | 180 | 16 | — | 16х180 |
| 140 | 28 | 200 | 16 | — | 16х200 |
| 150* | 28 | 200 | 16 | — | 16х200 |
* — размер применять не рекомендуется.
Материалы и покрытие регулировочных колец DIN 705 Form B
Материалы: углеродистая сталь, нержавеющая сталь А2 и А4, медь.
Установочные регулировочные кольца ДИН 705 В из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией).
Аналоги колец DIN 705 Form B в стандартах ГОСТ
Аналоги установочных колец DIN 705 B в стандартах ГОСТ:
— ГОСТ 3130-77. По назначению и форме кольца по стандарту ГОСТ 3130-77 являются аналогом колец DIN 705 Form B. Имеются расхождения по наружному диаметру (d2) и толщине (b). Стандарт ГОСТ 3130-77 регламентируется кольца номинальным диаметром от 8 до 130 миллиметров.
