DIN 910 — резьбовая заглушка (резьбовая пробка) с шестигранной головкой с фланцем и наружной метрической или дюймовой резьбой. Заглушки DIN 910 используются для закрытия отверстий с внутренний цилиндрической резьбой в машиностроении, станкостроении, приборостроении, инженерных системах и прочих промышленных и производственных отраслях.

Стандарт DIN 910 регламентирует размеры резьбовых заглушек с шестигранной головкой и буртиком с размером резьбы от М10 до М64 включительно для мелкого шага метрической резьбы и от 1/8" до 2" для цилиндрической дюймовой резьбы класса А.

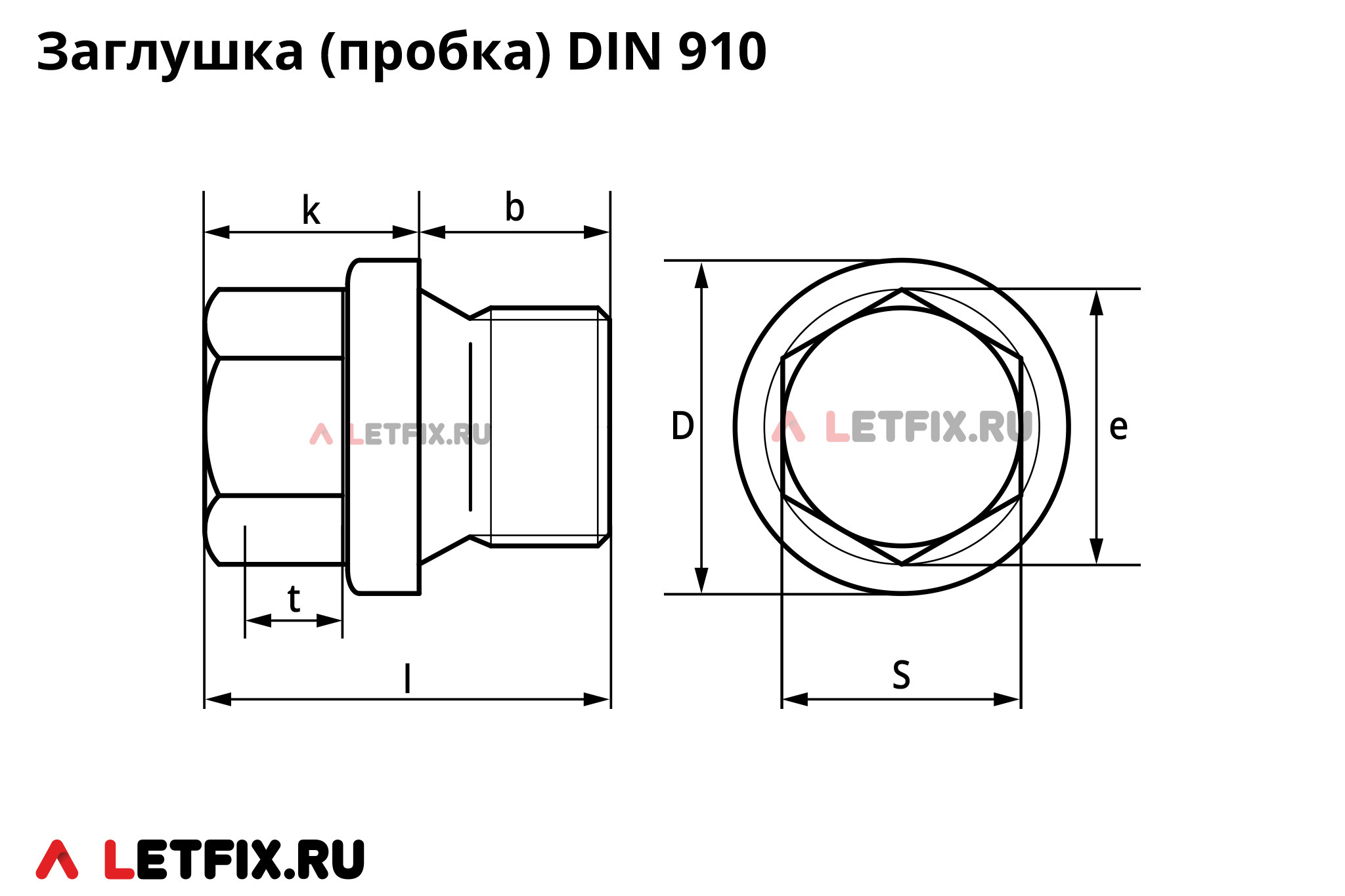

Схема размеров на резьбовые заглушки DIN 910 с шестигранной головкой фланцем (шестигранные резьбовые пробки DIN 910 с буртиком) с метрической и дюймовой резьбой

Резьба цилиндрическая		l, в мм	k**, в мм	D, в мм	b, в мм	e мин., в мм	S, размер ключа, в мм	t мин., в мм
Метрическая	Дюймовая*	l, в мм	k**, в мм	D, в мм	b, в мм	e мин., в мм	S, размер ключа, в мм	t мин., в мм
М10х1	G 1/8	17	9	14	8	10,89	10	4,03
М12х1,5	—	21	9	17	12	14,20	13	4,03
—	G 1/4***	17	9	18	8	14,20	13	4,03
—	G 1/4	21	9	18	12	14,20	13	4,03
М14х1,5	—	21	9	19	12	14,20	13	4,03
М16х1,5	—	21	9	21	12	18,72	17	4,03
—	G 3/8***	17	9	22	8	18,72	17	4,03
—	G 3/8	21	9	22	12	18,72	17	4,03
М18х1,5	—	24	12	23	12	18,72	17	5,39
М20х1,5 М20х2***	—	26	12	25	14	20,88	19	5,39
—	G 1/2***	22	12	26	10	20,88	19	5,39
—	G 1/2	26	12	26	14	20,88	19	5,39
М22х1,5	—	26	12	27	14	20,88	19	5,39
М24х1,5	—	27	13	29	14	23,91	22	6,09
М26х1,5	—	30	14	31	16	26,17	24	6,79
—	G 3/4***	26	14	32	12	26,17	24	6,79
М27х2***	G 3/4	30	14	32	16	26,17	24	6,79
М30х1,5 М30х2***	—	30	14	36	16	26,17	24	6,79
М33х2***	G 1	32	16	39	16	29,56	27	7,45
М36х1,5 М36х2***	—	32	16	42	16	29,56	27	7,45
М38х1,5	G 1 1/8	32	16	44	16	29,56	27	7,45
М39х2***	—	32	16	46	16	29,56	27	7,45
М42х1,5 М42х2***	G 1 1/4	33	17	49	16	32,95	30	8,15
М45х1,5 М45х2***	—	33	17	52	16	32,95	30	8,15
М48х1,5 М48х2***	G 1 1/2	33	17	55	16	32,95	30	8,15
М52х1,5 М52х2***	—	33	17	60	16	32,95	30	8,15
—	G 1 3/4	40	20	62	20	39,55	36	10,25
М56х2***	—	40	20	64	20	39,55	36	10,25
М60х2***	G 2	40	20	68	20	39,55	36	10,25
М64х2***	—	40	20	72	20	39,55	36	10,25

* — класс резьбы A.
** — данные о полной высоте головки с буртиком отсутствуют в стандарте и рассчитаны приблизительно.
*** — размер применять не рекомендуется. Если короткие длины дюймовой резьбы требуются в исключительных случаях, то длина должна быть указана в обозначении (наименовании).

Материалы и покрытие заглушек DIN 910

Материалы: углеродистая сталь, нержавеющая сталь, латунь, медь, алюминий.
Пробки цилиндрические с шестигранной головкой фланцем ДИН 910, выполненные из углеродистой стали, могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), воронения, нанесения цинк-ламельного покрытия, фосфатирования, оксидирования.

Аналоги заглушек DIN 910 в стандартах ГОСТ и DIN

В стандартах ISO и ГОСТ аналоги резьбовых пробок DIN 910 отсутствуют.
