DIN 561 — винт с уменьшенной шестигранной головкой с цилиндрическим концом (цапфой)
DIN 561 — винт установочный с уменьшенной шестигранной головкой и цилиндрическим концом (болт с уменьшенной шестигранной головкой и цилиндрическим концом). Применяется в машиностроении, станкостроении, судостроении, строительстве и в других производственных отраслях.

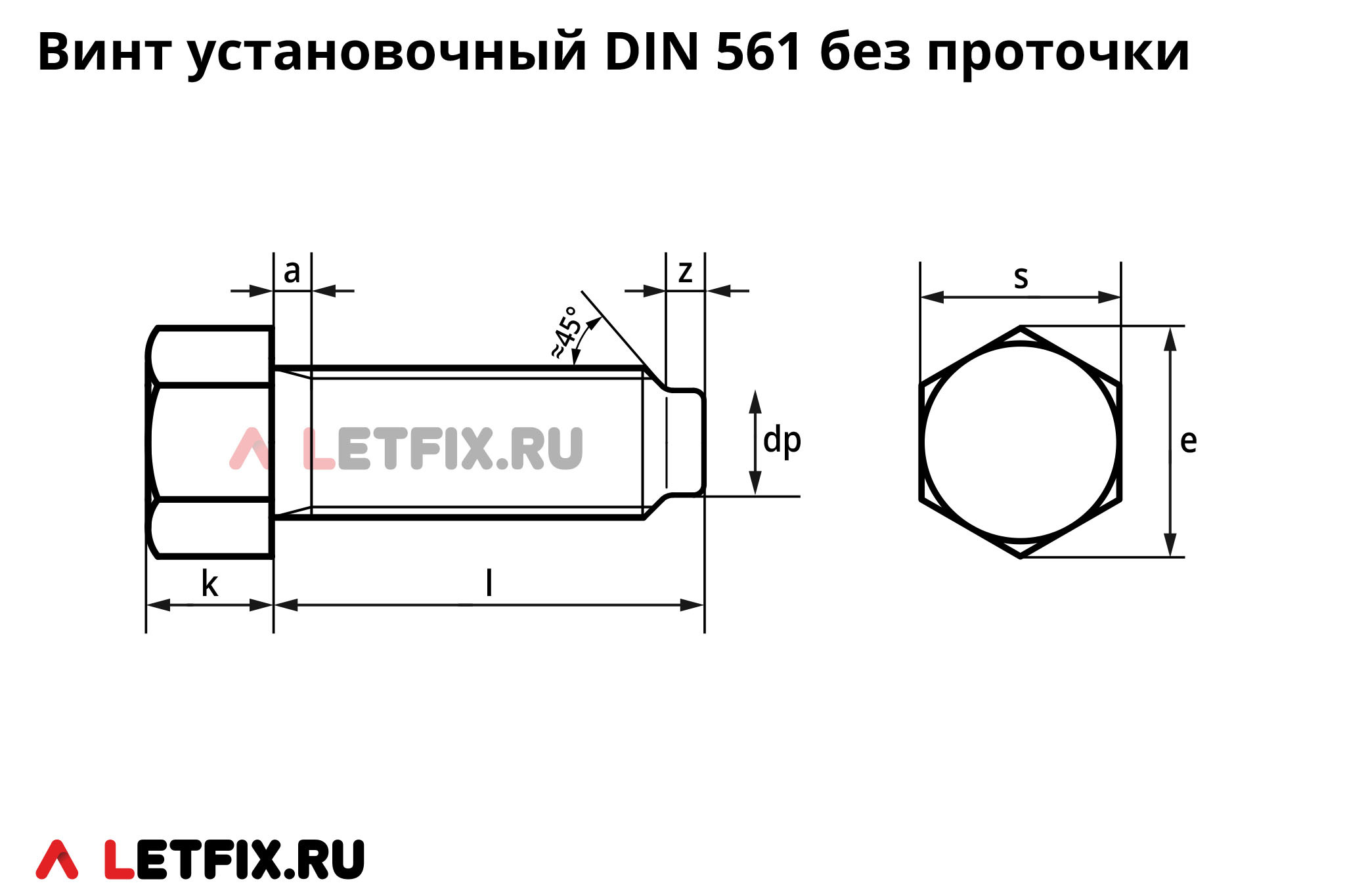

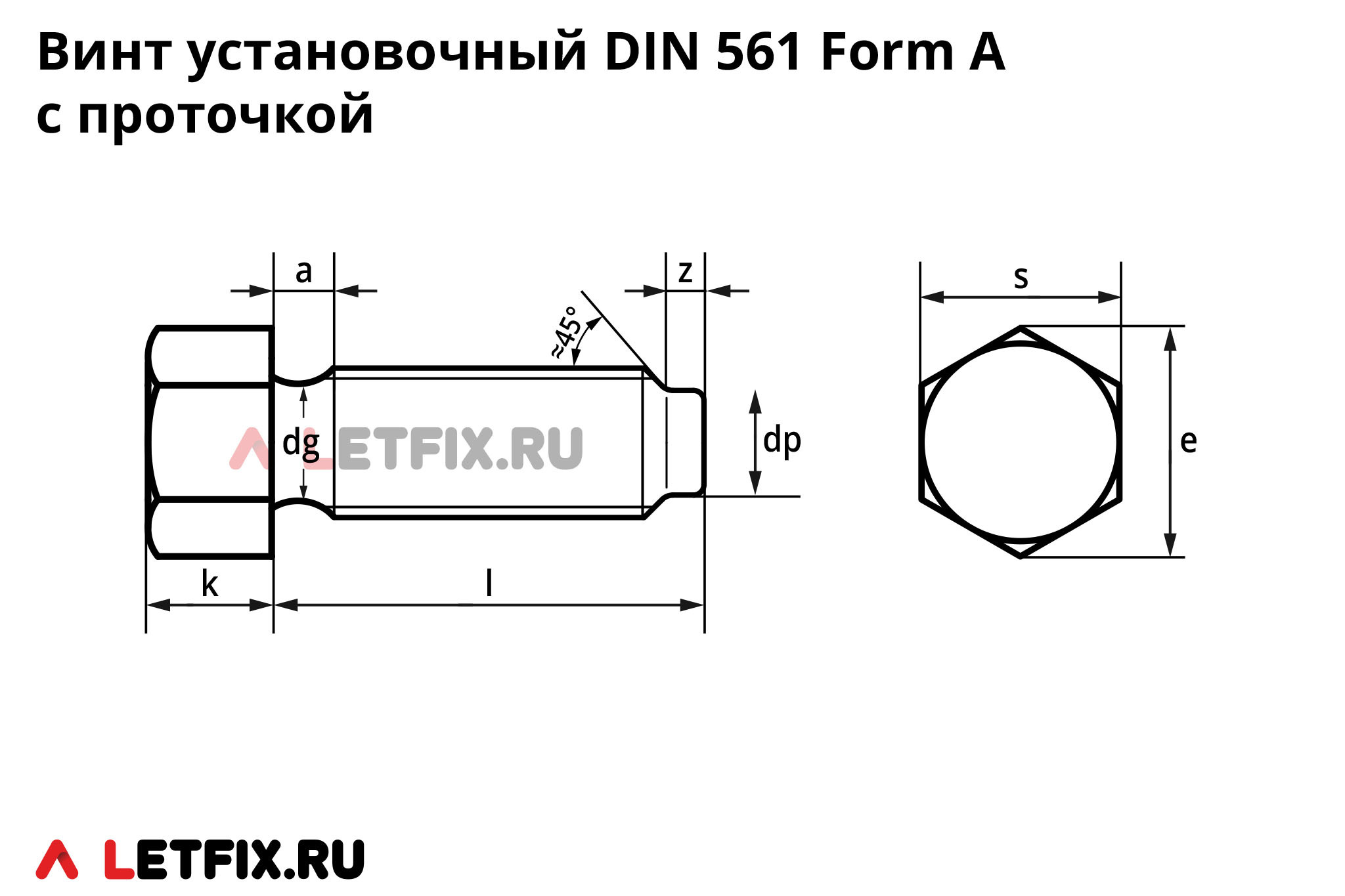

Стандарт DIN 561 для винтов с шестигранной головкой и цилиндрическим концом (цапфой) регламентирует винты класса точности А для размеров резьбы от М6 до М56 включительно. Имеет две формы: DIN 561 Form A — с проточкой (по DIN 76-1). Без проточки — DIN 561, может иметь полную резьбу до головки.
| Размер резьбы | Шаг резьбы | k, высота головки, в мм | a макс., в мм | s, размер под ключ, в мм | e, мин. диаметр описанной окружности, в мм | dp, диаметр цапфы, в мм | z, длина цапфы, в мм | dg, мин. диаметр проточки, в мм | Стандартные длины, в мм | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| номин. | мин. | макс. | мин. | макс.* | мин. | макс.* | мин.* | макс. | ||||||
| М6 | 1 | 5 | 4,85 | 5,15 | 3 | 7,78 | 8 | 8,79 | 3,82 | 4 | 3 | 3,25 | 4,4 | 12-30 |
| М8 | 1,25 | 6 | 5,85 | 6,15 | 3,75 | 9,78 | 10 | 11,05 | 5,32 | 5,5 | 4 | 4,3 | 6 | 16-40 |
| М10 | 1,5 | 7 | 6,82 | 7,18 | 4,5 | 12,73 | 13 | 14,38 | 6,78 | 7 | 5 | 5,3 | 7,7 | 20-50 |
| М12 | 1,75 | 9 | 8,82 | 9,18 | 5,25 | 15,73 | 16 | 17,77 | 8,28 | 8,5 | 6 | 6,3 | 9,4 | 25-70 |
| М16 | 2 | 11 | 10,79 | 11,21 | 6 | 17,73 | 18 | 19,92 | 11,73 | 12 | 8 | 8,36 | 13 | 30-90 |
| М20 | 2,5, 2** | 14 | 13,79 | 14,21 | 7,5 | 23,67 | 24 | 26,75 | 14,73 | 15 | 10 | 10,36 | 16,4 | 40-100 |
| М24 | 3, 2** | 17 | 16,79 | 17,21 | 9 | 29,67 | 30 | 33,53 | 17,73 | 18 | 12 | 12,43 | 19,6 | 45-120 |
| М30 | 3,5, 2** | 21 | 20,74 | 21,26 | 10,5 | 35,38 | 36 | 39,98 | 22,67 | 23 | 15 | 15,43 | 25 | 60-160 |
| М36 | 4, 3** | 25 | 24,74 | 25,26 | 12 | 45,38 | 46 | 51,28 | 27,67 | 28 | 18 | 18,43 | 30,3 | 80-200 |
| М42 | 4,5, 3** | 30 | 29,74 | 30,26 | 13,5 | 54,26 | 55 | 61,31 | 31,61 | 32 | 21 | 21,52 | 35,6 | 80-260 |
| М48 | 5, 3** | 34 | 33,69 | 34,31 | 15 | 64,26 | 65 | 72,61 | 37,61 | 38 | 24 | 24,52 | 41 | 90-300 |
| М56 | 5,5, 3** | 40 | 39,69 | 40,31 | 16,5 | 74,26 | 75 | 83,91 | 44,61 | 45 | 28 | 28,52 | 48,3 | 100-300 |
* — номинальный размер.
** — размер мелкого шага резьбы.
Материалы и покрытие винтов DIN 561
Материалы: углеродистая сталь.
Болты DIN 561 с уменьшенной шестигранной головкой и цапфой, произведенные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытия.
Аналоги винтов DIN 561 в стандартах ГОСТ
— ГОСТ 1481-84. Стандарт DIN 561 является аналогом ГОСТ 1481, но в отечественном стандарте регламентируются винты класса точности А и В с размерами резьбы от М6 до М36 включительно. Отечественный стандарт не предполагает наличие проточки.
