DIN 562 — гайка квадратная низкая
DIN 562 — гайка квадратная тонкая плоская низкая. Другое название — шайба квадратная с резьбой. Используется совместно с болтами, винтами, резьбовыми шпильками для создания соединений.
Стандарт DIN 562 для квадратных уменьшенных по высоте гаек регламентирует размеры гаек класса точности B с размерами резьбы от М1,6 до М10 включительно.

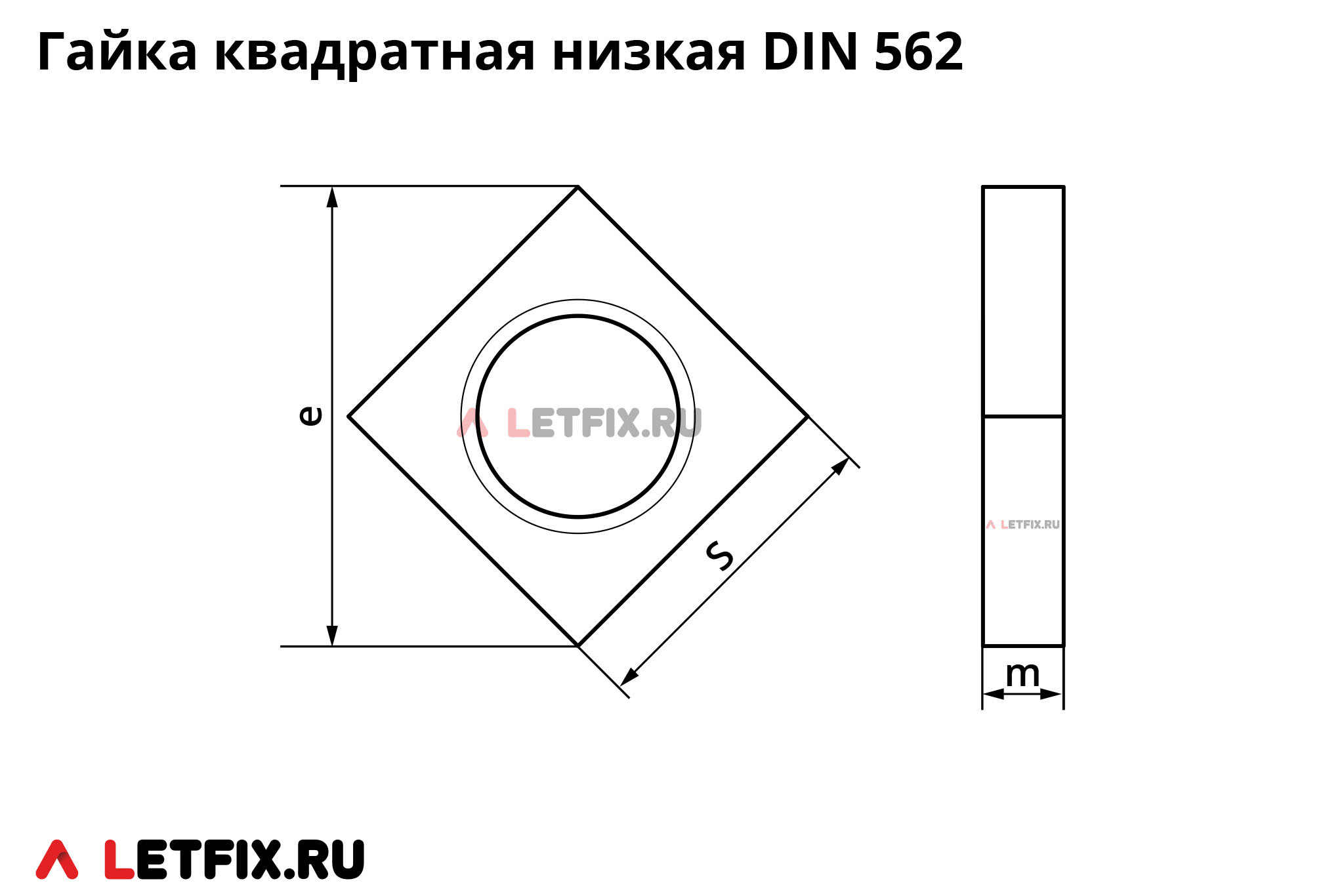

| Размер резьбы | Шаг резьбы | m, высота гайки, в мм | e, мин. диаметр описанной окружности, в мм | S, ширина гайки (размер ключа), в мм | ||
|---|---|---|---|---|---|---|
| мин. | макс.* | мин. | макс.* | |||
| M1,6 | 0,35 | 0,6 | 1 | 4 | 2,9 | 3,2 |
| M2 | 0,4 | 0,8 | 1,2 | 5 | 3,7 | 4 |
| M2,5 | 0,45 | 1,2 | 1,6 | 6,3 | 4,7 | 5 |
| M3 | 0,5 | 1,4 | 1,8 | 7 | 5,2 | 5,5 |
| M3,5** | 0,6 | 1,6 | 2 | 7,6 | 5,7 | 6 |
| M4 | 0,7 | 1,8 | 2,2 | 8,9 | 6,64 | 7 |
| M5 | 0,8 | 2,3 | 2,7 | 10,2 | 7,64 | 8 |
| M6 | 1 | 2,72 | 3,2 | 12,7 | 9,64 | 10 |
| M8 | 1,25 | 3,52 | 4 | 16,5 | 12,57 | 13 |
| M10 | 1,5 | 4,52 | 5 | 20,2 | 15,57 | 16 |
| M10 | 1,5 | 4,52 | 5 | 21,8 | 16,57 | 17 |
* — номинальный размер.
** — размер применять не рекомендуется.
Материалы и покрытие гаек DIN 562
Материалы: углеродистая сталь, нержавеющая сталь.
Гайки DIN 562 квадратные низкие, произведенные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги квадратных гаек DIN 562 в стандартах ГОСТ и ISO
Низкие квадратные гайки DIN 562 не имеют аналогов ни в стандартах ГОСТ, ни в стандартах ИСО.
