DIN 7982. Шуруп самонарезающий с потайной головкой.

(номинальный диаметр)

D (макс.) k* Шаг резьбы Размер шлица Philips (PH) Размер шлица Pozidriv (PZ)
2,2 4,3 1,3 0,8 PH1 PZ1
2,9 5,5 1,7 1,1 PH1 PZ1
3,5 6,8 2,1 1,3 PH2 PZ2
3,9 7,5 2,3 1,3 PH2 PZ2
4,2 8,1 2,5 1,4 PH2 PZ2
4,8 9,5 3 1,6 PH2 PZ2
5,5 10,8 3,4 1,8 PH3 PZ3
6,3 12,4 3,8 1,8 PH3 PZ3

* — стандарт указывает приблизительное значение высоты головки.

DIN 7982 — саморез, шуруп самонарезающий с потайной головкой с различным шлицем: Philips, Pozi или Torx. Шуруп DIN 7982 применяется в производственных, промышленных и строительных областях для монтажа соединения элементов конструкций, а также их монтажа без предварительного сверления в дерево, пластмассу, а с предварительным сверлением — в металл. Может использоваться с дюбелями при монтаже конструкций в бетон, гипсокартон, кирпич.

Шурупы самонарезающие с потайной головкой DIN 7982 производятся из углеродистой стали, нержавеющей стали А2 и А4. Шурупы, произведенные из углеродистой стали, как правило оцинкованы.

Типы форм исполнения

Обозначение шурупов DIN 7982 осуществляется с помощью двух символов (букв).

Первая буква обозначает вариант исполнения шурупа: с острым концом имеет Тип C (Type C), тупым концом — Тип F (Type F).

Типы саморезов DIN 7982

Вторая буква обозначает тип шлица. Type H — шлиц Philips, Type Z — шлиц Pozidriv. Самонарезающие винты по стандарту DIN 7981 могут производится со шлицем Torx, но он обозначения в стандарте не имеет.

 Типы шлицев шурупа DIN 7982

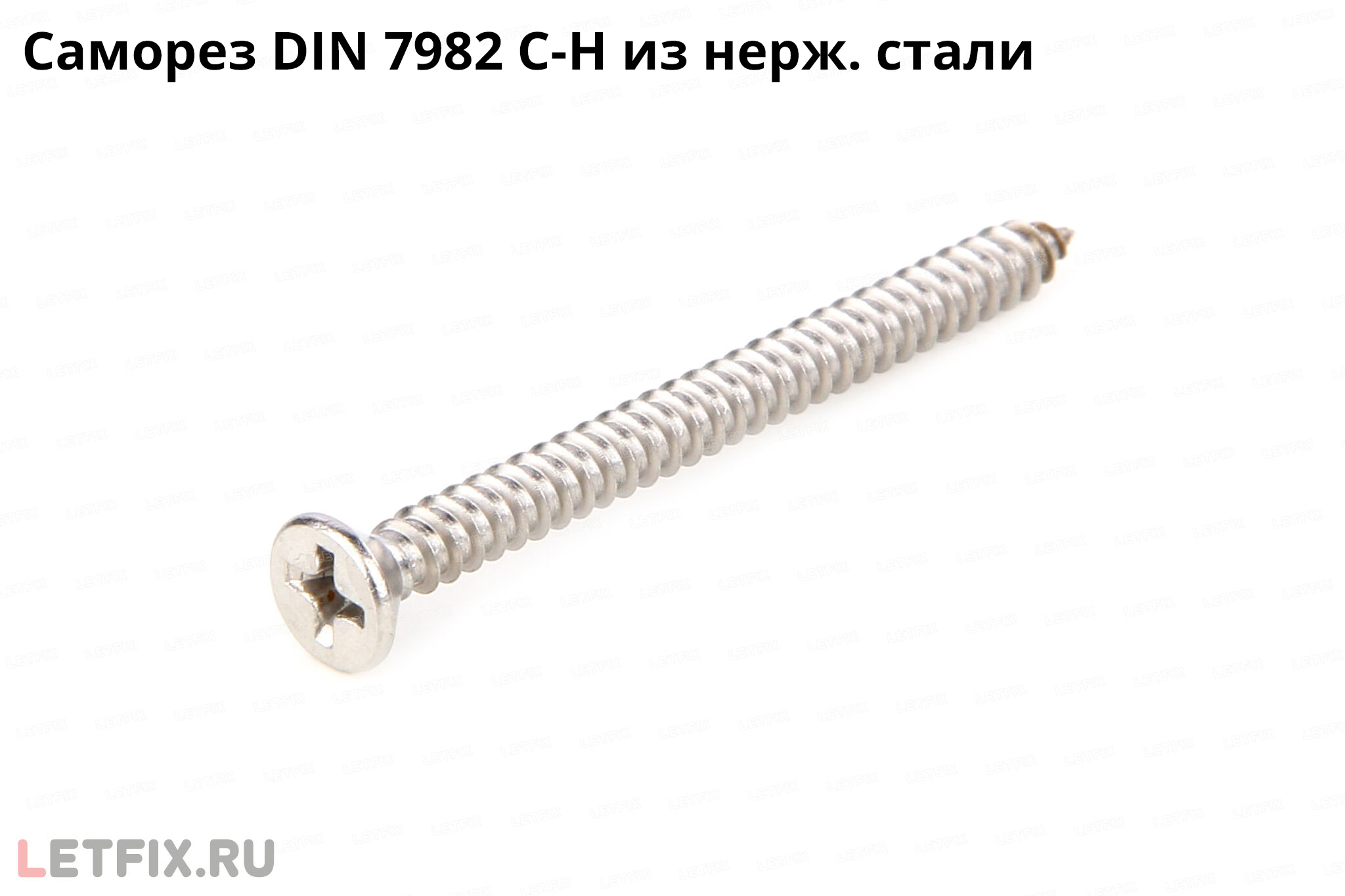

Обозначается шуруп по двум буквам: например, шуруп DIN 7981 C-H — шуруп с острым концом с крестообразным шлицем Philips. Шурупы со шлицем Torx обозначаются как DIN 7982 C Torx.

Аналоги и соответствие другим стандартам

Шурупы DIN 7982 с острым концом (Type C) соответствуют шурупам ГОСТ Р ИСО 7050-2012 (он же — ISO 7050) Типа С. Стандарты имеют небольшие различия по высоте и диаметру головки. Также шурупы ГОСТ Р ИСО 7050-2012 регламентируют диаметры 8 и 9,5 мм, которых стандарт DIN не содержит.

Шурупы DIN 7982 с острым концом могут служить заменой шурупам ГОСТ 1145-80.

Самонарезающие винты DIN 7982 Type F (с тупым концом) могут быть использованы в качестве замены винтов ГОСТ 10619-80. Type А соответствует Типу F ГОСТ Р ИСО 7050-2012 с незначительными отклонениями в размере головки.
