DIN 609 — призонный шестигранный болт с удлиненной резьбовой цапфой
DIN 609 — болт шестигранный с длинной резьбовой цапфой. Также имеет названия: призонный болт и стяжной болт. Используется для соединения и закрепления элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях.
Стандарт DIN 609 для стяжных болтов регламентирует размеры резьбы от М8 до М52. Аналогов призонных болтов DIN 609 в стандартеах ГОСТ и ISO нет.

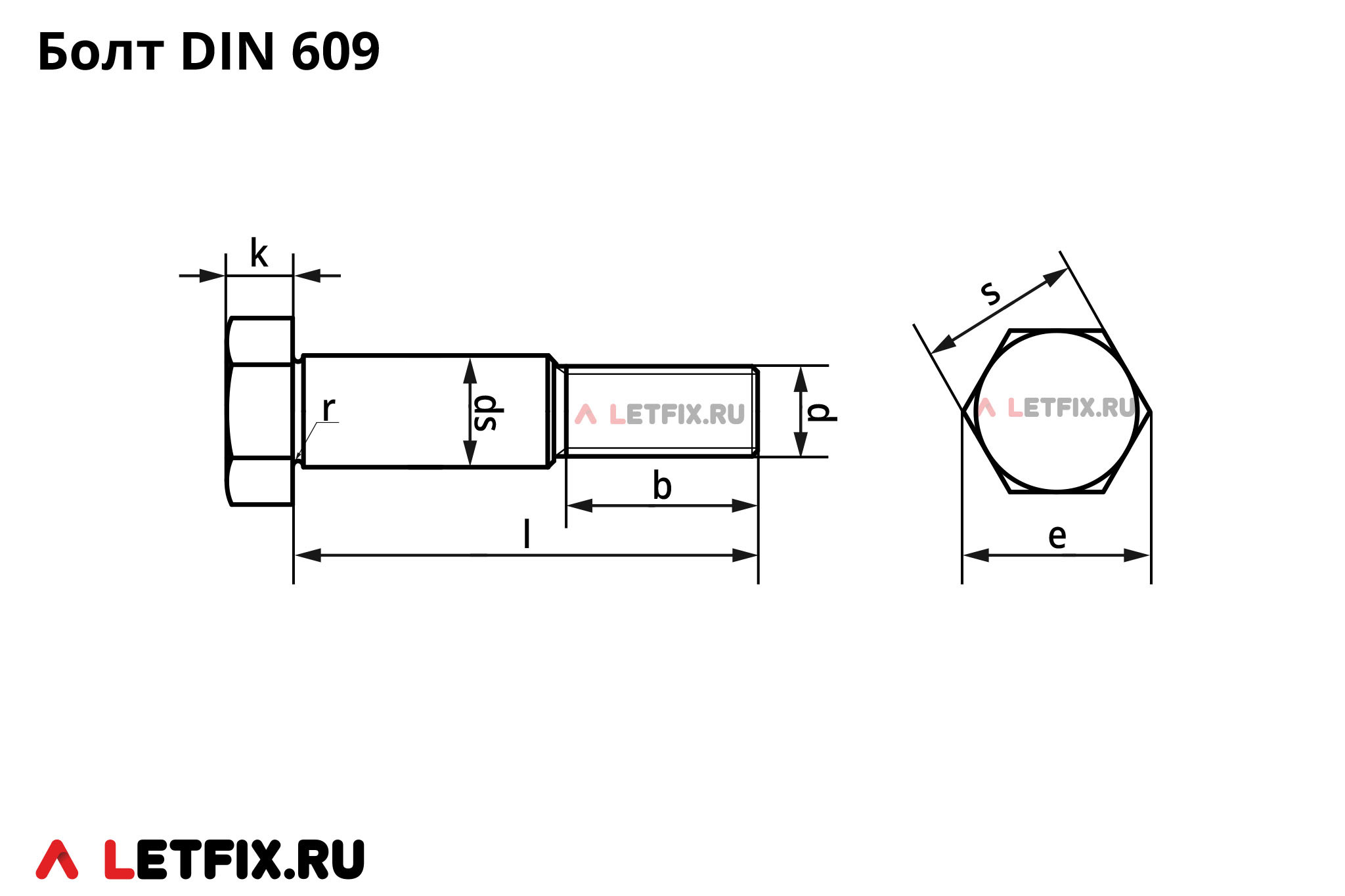

| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | ds*, в мм | e, мин. диаметр описанной окружности, в мм | k, высота головки, в мм | r, в мм | s, размер под ключ, в мм | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| при L≤50 | при L≤150 | при L>150 | номин. | мин. | макс. | мин. | макс. | |||||
| М8 | 1***, 1,25 | 14,5 | 16,5 | 21,5 | 9 | 14,38 | 5,3 | 5,15 | 5,45 | 0,4 | 0,55 | 13 |
| М10 | 1***, 1,25***, 1,5 | 17,5 | 19,5 | 24,5 | 11 | 17,77 | 6,4 | 6,22 | 6,58 | 0,4 | 0,55 | 16 |
| М12 | 1,25***, 1,5***, 1,75 | 20,5 | 22,5 | 27,5 | 13 | 19,85 | 7,5 | 7,21 | 7,79 | 0,6 | 0,75 | 18 |
| М14** | 1,5***, 2 | 22 | 24 | 29 | 15 | 22,78 | 8,8 | 8,51 | 9,09 | 0,6 | 0,75 | 21 |
| М16 | 1,5***, 2 | 25 | 27 | 32 | 17 | 26,17 | 10 | 9,71 | 10,29 | 0,6 | 0,75 | 24 |
| М18** | 1,5***, 2,5 | 27,5 | 29,5 | 34,5 | 19 | 29,56 | 11,5 | 11,15 | 11,85 | 0,6 | 0,75 | 27 |
| М20 | 1,5***, 2,5 | 28,5 | 30,5 | 35,5 | 21 | 32,95 | 12,5 | 12,15 | 12,85 | 0,8 | 0,95 | 30 |
| М22** | 1,5***, 2***, 2,5 | 32,5 | 34,5 | 39,5 | 23 | 37,29 | 14 | 13,65 | 14,35 | 0,8 | 0,95 | 34 |
| М24 | 1,5***, 2***, 3 | - | 36,5 | 41,5 | 25 | 39,55 | 15 | 14,65 | 15,35 | 0,8 | 0,95 | 36 |
| М27** | 2***, 3 | - | 39,5 | 44,5 | 28 | 45,2 | 17 | 16,65 | 17,35 | 1 | 1,15 | 41 |
| М30 | 2***, 3,5 | - | 43 | 48 | 32 | 50,85 | 19 | 18,58 | 19,42 | 1 | 1,15 | 46 |
| М33** | 2***, 3,5 | - | 45 | 50 | 34 | 55,37 | 21 | 20,58 | 21,42 | 1 | 1,15 | 50 |
| М36 | 3***, 4 | - | 49 | 54 | 38 | 60,79 | 22 | 21,58 | 22,42 | 1 | 1,15 | 55 |
| М39** | 3***, 4 | - | 51 | 56 | 40 | 66,44 | 25 | 24,58 | 25,42 | 1 | 1,15 | 60 |
| М42 | 3***, 4,5 | - | 56 | 61 | 44 | 71,3 | 26 | 25,58 | 26,42 | 1 | 1,15 | 65 |
| М45** | 3***, 4,5 | - | 59 | 64 | 46 | 76,95 | 28 | 27,58 | 28,42 | 1 | 1,15 | 70 |
| М48 | 3***, 5 | - | 63 | 68 | 50 | 82,6 | 30 | 29,58 | 30,42 | 1 | 1,15 | 75 |
| М52** | 3***, 5 | - | 65 | 70 | 55 | 88,25 | 33 | 32,5 | 33,5 | 1 | 1,15 | 80 |
* — номинальный размер.
** — размер резьбы применять не рекомендуется.
*** — размер мелкого шага резьбы.
Материалы и покрытие болтов DIN 609
Материалы: углеродистая сталь, нержавеющая сталь А2, медь.
Призонные болты ДИН 609 с длинной резьбовой цапфой из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия или горячего цинкового покрытия.
Аналоги болтов DIN 609 в стандартах ГОСТ и ISO
В стандартах ГОСТ и ISO аналоги отсутствуют.
