DIN 525 — приварная резьбовая шпилька
DIN 525 — приварная резьбовая шпилька с метрической резьбой, для приваривания сваркой (штанга приварная). Используется при проведении строительно-монтажных и производственных работ.

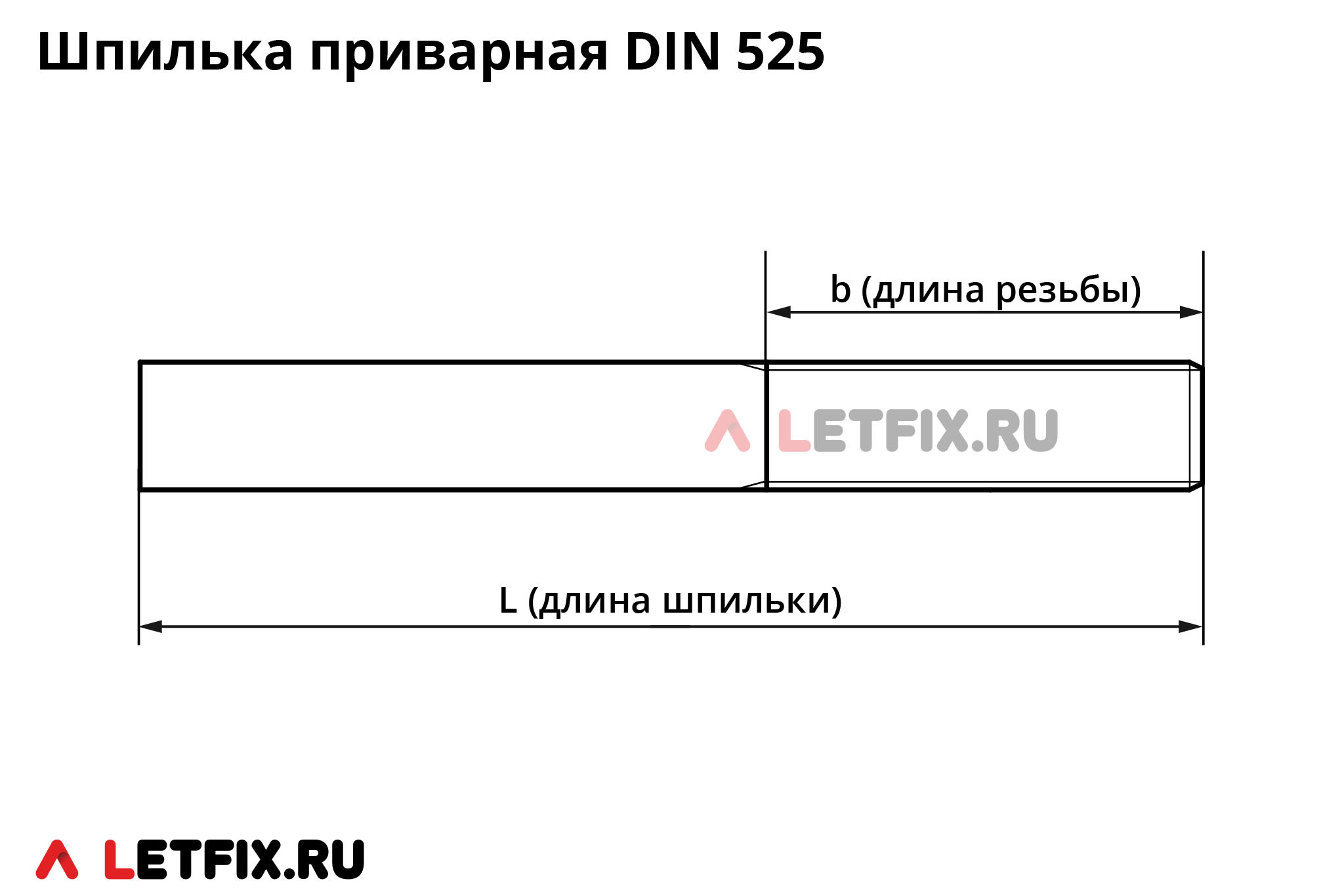

Стандарт DIN 525 для приварных резьбовых шпилек определяет размеры штанг с метрической резьбой от М6 до М48 включчительно.
| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | Длина шпильки, в мм | ||
|---|---|---|---|---|---|
| номин. | мин. | макс. | |||
| М6 | 1 | 35 | 130 | 128 | 132 |
| М8 | 1,25 | 40 | 140 | 138 | 142 |
| М10 | 1,5 | 45 | 150 | 148 | 152 |
| М12 | 1,75 | 55 | 170 | 168 | 172 |
| М16 | 2 | 65 | 190 | 187,7 | 192,3 |
| М20 | 2,5 | 75 | 210 | 207,7 | 212,3 |
| М24 | 3 | 85 | 230 | 227,7 | 232,3 |
| М30 | 3,5 | 105 | 270 | 267,4 | 272,6 |
| М36 | 4 | 125 | 310 | 307,4 | 312,6 |
| М42 | 4,5 | 145 | 350 | 347,1 | 352,9 |
| М48 | 5 | 165 | 390 | 387,1 | 392,9 |
Материалы и покрытие шпилек DIN 525
Материалы: углеродистая сталь.
Приварные шпильки DIN 525 из углеродистой стали могут подвергаться процессу оксидирования и фосфатирования.
Аналоги штанг DIN 525 в стандартах ГОСТ и ISO
Стандарт DIN не имеет аналогов в стандартах ГОСТ и ИСО.
