DIN 926 – установочный винт с прямым шлицем и цилиндрическим концом

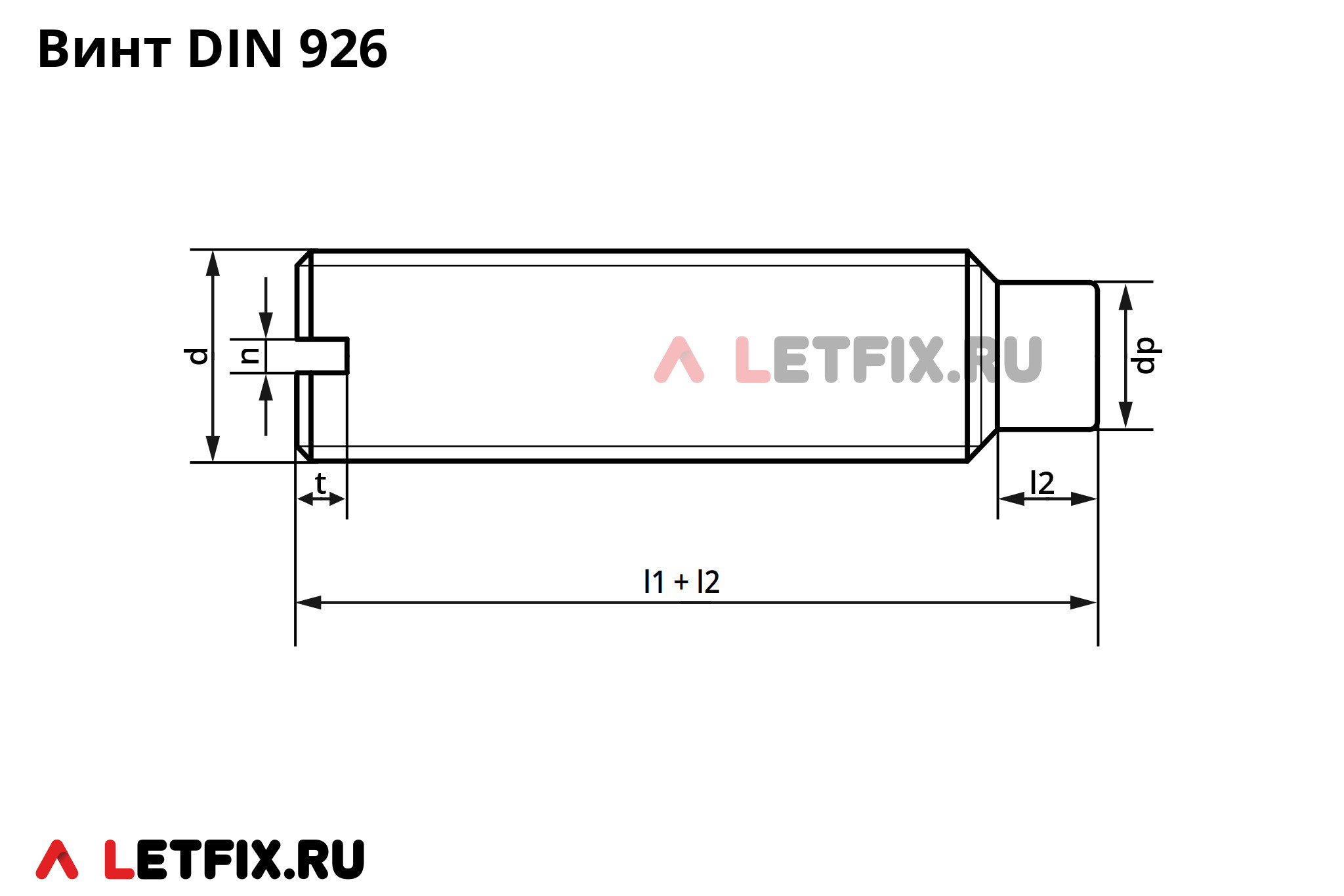

DIN 926 – установочный винт с прямым шлицем и цилиндрическим концом (цапфой). Резьба идёт по стержню, цапфа гладкая. Длину резьбы l1 и длину цапфы l2 задают отдельно. Используется при проведении сборочных работ в точной механике, оптике, приборостроении, а также в других промышленных производственных отраслях.
Стандарт DIN 926 для установочных винтов с цапфой регламентирует изделия с размерами резьбы от М1 до М6 включительно. Класс точности – F для резьбы меньше М1,4 и А для резьбы больше М1,6. Класс прочности углеродистой стали – 14H.
Стандарт снят. Выпускающий комитет рекомендует ISO 7435 (DIN 417), немецкая редакция DIN EN 27435:1992-10. Этот документ тоже снят: отдельной замены у DIN 926 нет. По типу это тот же винт с прямым шлицем и цилиндрической цапфой, но у ISO 7435 цапфа длинная и её длина задана диаметром, а у DIN 926 длину цапфы выбирают отдельно от длины резьбы.
| Резьба d | Шаг P | dp, диаметр цапфы, мм | n, ширина шлица, мм | t, глубина шлица, мм | f макс. | z ≈ | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| мин. | макс. | номин. | мин. | макс. | мин. | макс. | ||||
| М1 | 0,25 | 0,475 | 0,5 | 0,2 | 0,26 | 0,4 | 0,4 | 0,52 | 0,4 | 0,1 |
| М1,2 | 0,25 | 0,675 | 0,7 | 0,2 | 0,26 | 0,4 | 0,4 | 0,52 | 0,4 | 0,15 |
| М1,4 | 0,3 | 0,775 | 0,8 | 0,2 | 0,26 | 0,4 | 0,48 | 0,63 | 0,5 | 0,2 |
| М1,6 | 0,35 | 0,775 | 0,8 | 0,25 | 0,31 | 0,45 | 0,56 | 0,74 | 0,5 | 0,2 |
| М2 | 0,4 | 1,175 | 1,2 | 0,25 | 0,31 | 0,45 | 0,64 | 0,84 | 0,6 | 0,25 |
| М2,5 | 0,45 | 1,475 | 1,5 | 0,4 | 0,46 | 0,6 | 0,72 | 0,95 | 0,7 | 0,35 |
| М3 | 0,5 | 1,975 | 2 | 0,5 | 0,56 | 0,7 | 0,8 | 1,05 | 0,8 | 0,4 |
| М3,5* | 0,6 | 2,475 | 2,5 | 0,5 | 0,56 | 0,7 | 0,96 | 1,21 | 0,9 | 0,45 |
| М4 | 0,7 | 2,775 | 2,8 | 0,6 | 0,66 | 0,8 | 1,12 | 1,42 | 1 | 0,5 |
| М5 | 0,8 | 3,47 | 3,5 | 0,8 | 0,86 | 1 | 1,28 | 1,63 | 1,2 | 0,6 |
| М6 | 1 | 4,47 | 4,5 | 1 | 1,06 | 1,2 | 1,6 | 2 | 1,5 | 0,7 |
* – размер применять не рекомендуется. Длины в скобках по возможности не применять.
Длина резьбы l1 и длина цапфы l2 – два отдельных ряда, не пары. Допуск js15 относится к сумме l1 + l2.
l1 для М1–М2: 1; (1,2); 1,6; 2; 2,5; (3); 4.
l2 для М1–М2: 0,5; 0,6; (0,8); 1; (1,2); 1,6; 2.
l1 для М2,5–М6: 2; 2,5; (3); 4; (5); 6; (8); 10; (12).
l2 для М2,5–М6: (1,2); 1,6; 2; 2,5; (3); 4; (5); 6.
У l2 минимум равен номиналу. Максимум – номинал + 0,25 мм для длин до 3 мм и номинал + 0,3 мм для длин от 4 мм.
n номинал – ширина шлица под отвёртку. n мин. и n макс. – ширина паза на винте, она больше номинала.
z – ориентировочная длина перехода у основания цапфы, не длина цапфы l2.
Материалы и покрытие винтов DIN 926
Материалы: углеродистая сталь, нержавеющая сталь, медно-цинковый сплав.
Винты DIN 926 из углеродистой стали по стандарту имеют класс прочности 14H. Нержавеющая сталь – A1-50. Поверхность – как изготовлено, без покрытия. Для гальванических покрытий стандарт отсылает к DIN 267-9: углеродистые винты могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией).
Что стандарт рекомендует взамен DIN 926
Рекомендация выпускающего комитета:
– ISO 7435 (DIN 417). Немецкая редакция – DIN EN 27435:1992-10. Она тоже снята, у DIN 926 отдельной замены нет.
По типу винты близки: прямой шлиц и цилиндрическая цапфа. Длина цапфы задана по-разному. У DIN 926 в обозначении отдельно указывают длину резьбы и длину цапфы, например DIN 926-M2 x 2,5 x 1,6-14H. У ISO 7435 (DIN 417) цапфа длинная, её длина зависит от диаметра, а в обозначении стоит общая длина винта. Диаметр цапфы тоже не совпадает: у DIN 926 для М6 номинал dp равен 4,5 мм, у DIN 417 максимум 4 мм.
