DIN 529 — болты анкерные фундаментные

DIN 529 — анкерные фундаментные болты с различными типами анкеруемых концов. Используется для анкеровки в фундаменты строений.

Стандарт DIN 529 для анкерных фундаментных болтов (фундаментных шпилек) на сентябрь 2010 года содержит пять исполнений анкеров с размерами резьбы от М8 до М72 включительно. При проектировании и выполнении строительно-монтажных работ мы настоятельно рекомендуем использовать фундаментные болты по отечественному стандарту ГОСТ 24379.1-2012.

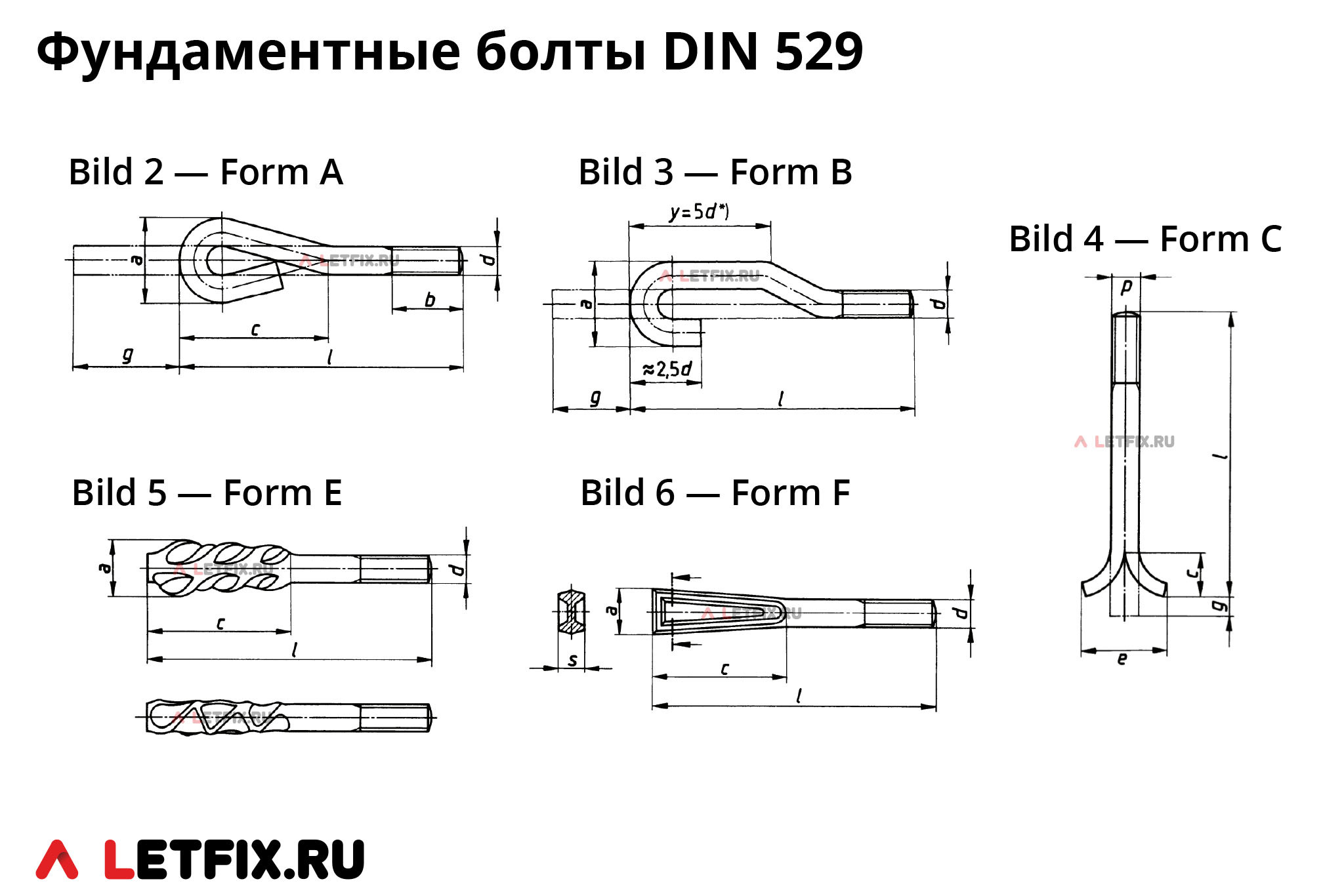

Размеры, формы и виды анкерных фундаментных болтов DIN 529. Исполнения и размеры на шпильки анкеры фундаментные ДИН 529 (DIN 529).
Размер
резьбы		 Шаг
резьбы		 a, в мм c, в мм g ≈, в мм s,
в мм
A и B С и Е F A C E F A B C F
М8 1,25 24 16 14 45 12 45 50 30 - 5 6 6
М10 1,5 30 20 16 55 15 55 50 38 - 7 8 8
М12 1,75 36 24 20 65 18 70 55 45 - 8 10 10
М16 2 48 32 25 85 24 90 85 60 45 11 14 14
М20 2,5 60 40 30 105 30 100 95 75 55 14 18 18
М24 3 75 48 35 125 36 135 120 90 70 18 22 22
М30 3,5 95 60 45 155 45 150 130 115 90 24 26 26
М36 4 115 72 55 190 54 180 190 135 110 30 30 30
М42 4,5 135 85 65 220 63 260 200 155 125 34 36 36
М48 5 155 98 75 250 72 260 220 180 140 40 42 42
М56 5,5 180 - - 290 84 - - 210 165 45 - -
М64 6 200 - - 335 96 - - 235 185 50 - -
М72 6 240 - - 370 110 - - 260 215 60 - -

Материалы фундаментных болтов DIN 529

Материалы: углеродистая сталь.
Фундаментные анкерные болты DIN 529, произведённые из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения горячего цинкового и цинк-ламельного покрытия.

Аналоги фундаментных болтов DIN 529 в стандартах ГОСТ

— ГОСТ 24379.1-2012. Хоть и исполнения фундаментных анкеров DIN 529 не соотверствуют фундаментным болтам ГОСТ 24379, но рекомендуется применять болты по отечественному стандарту, если строения и конструкции проектируется и возводятся на территории России.
