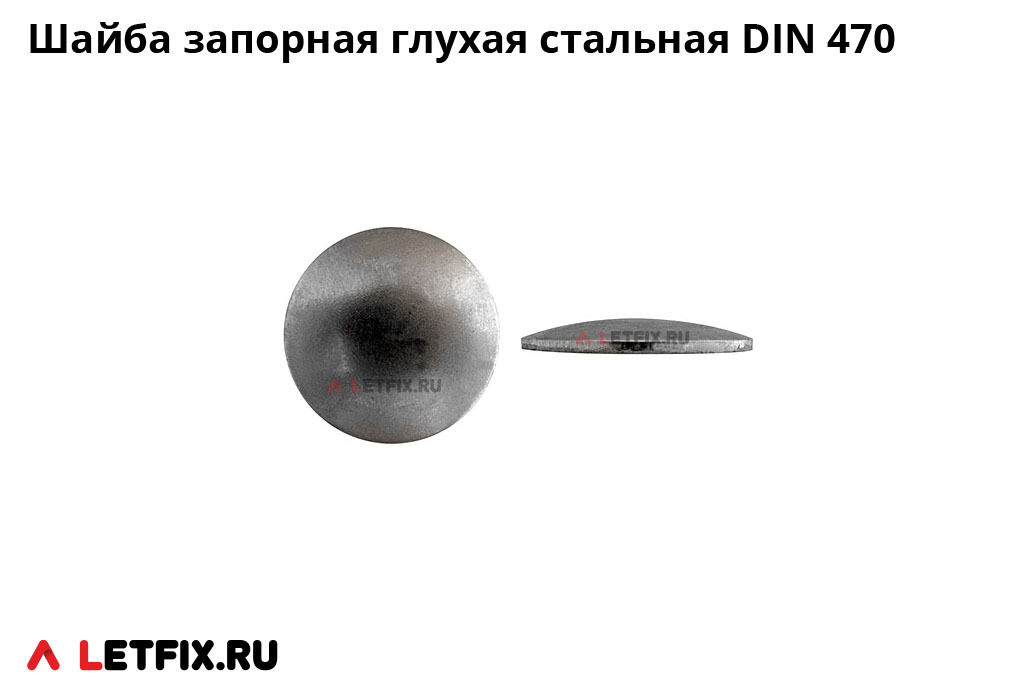

DIN 470 — шайба запорная глухая. Заглушка ДИН 470.
DIN 470 — шайба глухая запорная. Используется для закрытия глухих и сквозных круглых отверстий в двигателях, станках, системах охлаждения и других систем или агрегатов. Для герметичной укупорки следует использовать герметик.

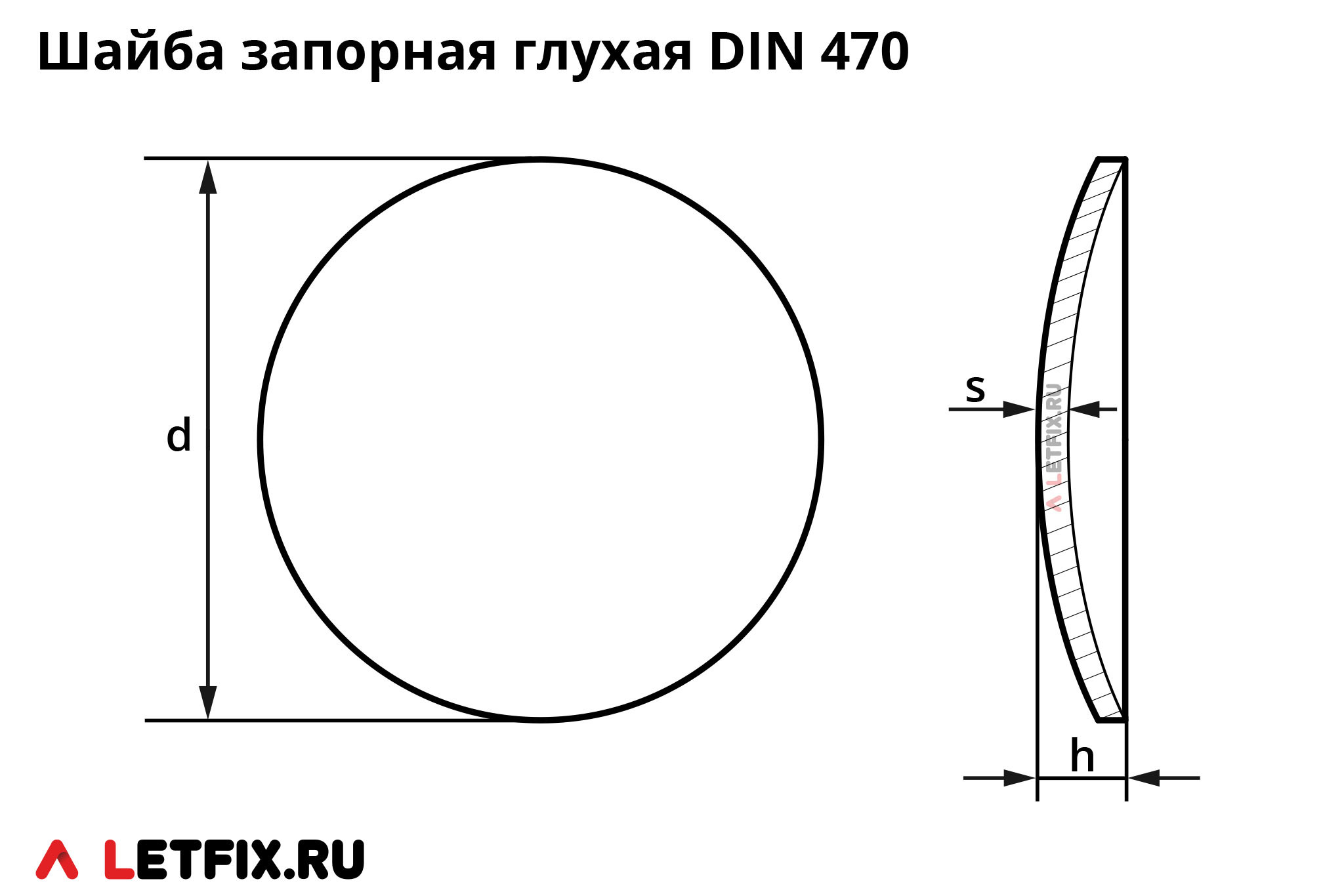

Стандарт DIN 470 регламентирует запорные шайбы-заглушки диаметром от 3 до 125 миллиметров включительно. Номинальный размер заглушки — её наружный диаметр.

d, диаметр, мм | h, высота, мм | r, мм | s, толщина стали, мм |
---|---|---|---|
3 | 1,2 | 3 | 0,8 |
4 | 1,34 | 4 | 0,8 |
5 | 1,35 | 6 | 0,8 |
6 | 1,67 | 7 | 1 |
8 | 1,94 | 9 | 1 |
10 | 2,67 | 12 | 1,6 |
12 | 2,77 | 16 | 1,6 |
14 | 2,94 | 19 | 1,6 |
16 | 3,11 | 22 | 1,6 |
18 | 3,28 | 25 | 1,6 |
20 | 3,45 | 28 | 1,6 |
22 | 4,09 | 30 | 2 |
25 | 4,38 | 34 | 2 |
28 | 4,53 | 40 | 2 |
30* | 4,77 | 42 | 2 |
32 | 4,95 | 45 | 2 |
34* | 5,11 | 48 | 2 |
36 | 5,36 | 50 | 2 |
38* | 5,6 | 52 | 2 |
40 | 5,7 | 56 | 2 |
42* | 5,8 | 60 | 2 |
45 | 6,15 | 63 | 2 |
48* | 6,38 | 68 | 2 |
50 | 6,62 | 70 | 2 |
52* | 6,66 | 75 | 2 |
56 | 7,06 | 80 | 2 |
60* | 7,47 | 85 | 2 |
63 | 7,7 | 90 | 2 |
80 | 10,41 | 112 | 3 |
100 | 12,23 | 140 | 3 |
125 | 14,2 | 180 | 3 |
* — размер применять не рекомендуется
Материалы и покрытие запорных глухих шайб DIN 470
Материалы: углеродистая сталь, нержавеющая сталь.
Глухие запорные шайбы-заглушки DIN 470 из углеродистой стали могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), горячего цинкования, воронения, нанесения цинк-ламельного покрытия, фосфатирования, оксидирования.
Аналоги глухих шайб DIN 470 в стандартах ГОСТ
В отечественных стандартах ГОСТ аналоги DIN 470 отсутствуют.
