DIN 436 — шайба плоская квадратная
DIN 436 — шайба плоская квадратная для сборки деревянных конструкций, мебели и строительно-монтажных работ.
Стандарт DIN 436 регламентирует квадратные плоские шайбы для размеров резьбы от М10 до М52 включительно (отверстия от 11 до 56 мм включительно).

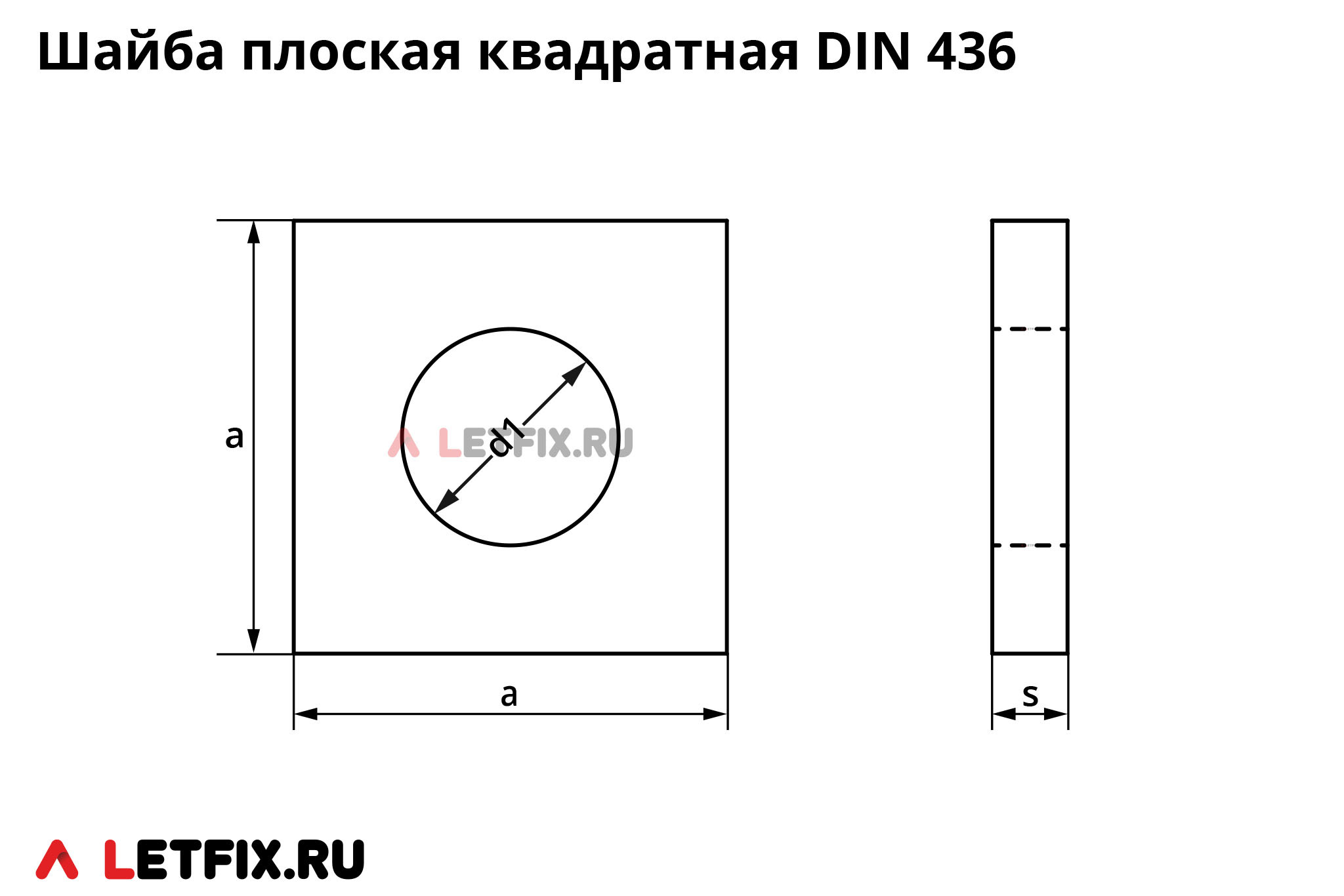

| Для резьбы | d1, внутренний диаметр, в мм | a, сторона шайбы, в мм | s, толщина шайбы, в мм | ||||
|---|---|---|---|---|---|---|---|
| мин.* | макс. | мин. | макс.* | номин.* | мин. | макс. | |
| М10 | 11 | 11,43 | 28,7 | 30 | 3 | 2,4 | 3,6 |
| М12 | 13,5 | 13,93 | 38,4 | 40 | 4 | 3,4 | 4,6 |
| М16 | 17,5 | 18,2 | 48,4 | 50 | 5 | 4 | 6 |
| М20 | 22 | 22,84 | 58,1 | 60 | 5 | 4 | 6 |
| М22 | 24 | 24,84 | 68,1 | 70 | 6 | 5 | 7 |
| М24 | 26 | 26,84 | 78,1 | 80 | 6 | 5 | 7 |
| М27 | 30 | 30,84 | 87,8 | 90 | 6 | 5 | 7 |
| М30 | 33 | 34 | 92,8 | 95 | 6 | 5 | 7 |
| М33 | 36 | 37 | 97,8 | 100 | 6 | 5 | 7 |
| М36 | 39 | 40 | 107,8 | 110 | 8 | 6,8 | 9,2 |
| М39 | 42 | 43 | 122,5 | 125 | 8 | 6,8 | 9,2 |
| М42 | 45 | 46 | 132,5 | 135 | 8 | 6,8 | 9,2 |
| М45 | 48 | 49 | 137,5 | 140 | 8 | 6,8 | 9,2 |
| М48 | 52 | 53,2 | 147,5 | 150 | 10 | 8,8 | 11,2 |
| М52 | 56 | 57,2 | 157,5 | 160 | 10 | 8,8 | 11,2 |
* — номинальный размер.
Материалы и покрытие шайб DIN 436
Материалы: углеродистая сталь, нержавеющая сталь.
Шайбы квадратные плоские ДИН 436 из углеродистой стали могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), горячего цинкования, воронения, нанесения цинк-ламельного покрытия, фосфатирования, оксидирования.
Аналоги шайб DIN 436 в стандартах ГОСТ и DIN
Квадратные плоские шайбы ГОСТ, как аналог DIN 436, в отечественных и международных стандартах отсутствуют.
