DIN 546 — гайка круглая шлицевая
DIN 546 — круглая гайка с прямым шлицем и метрической резьбой. Используется для сборочных работ в различных отраслях производств.
Стандарт DIN 546 для круглых шлицевых гаек регламентирует размеры гаек с резьбой от М1 до М20 включительно. Класс точности F у гаек с размерами резьбы до М1,4 включительно. Начиная с размера резьбы М1,6 и выше — класс точности A.

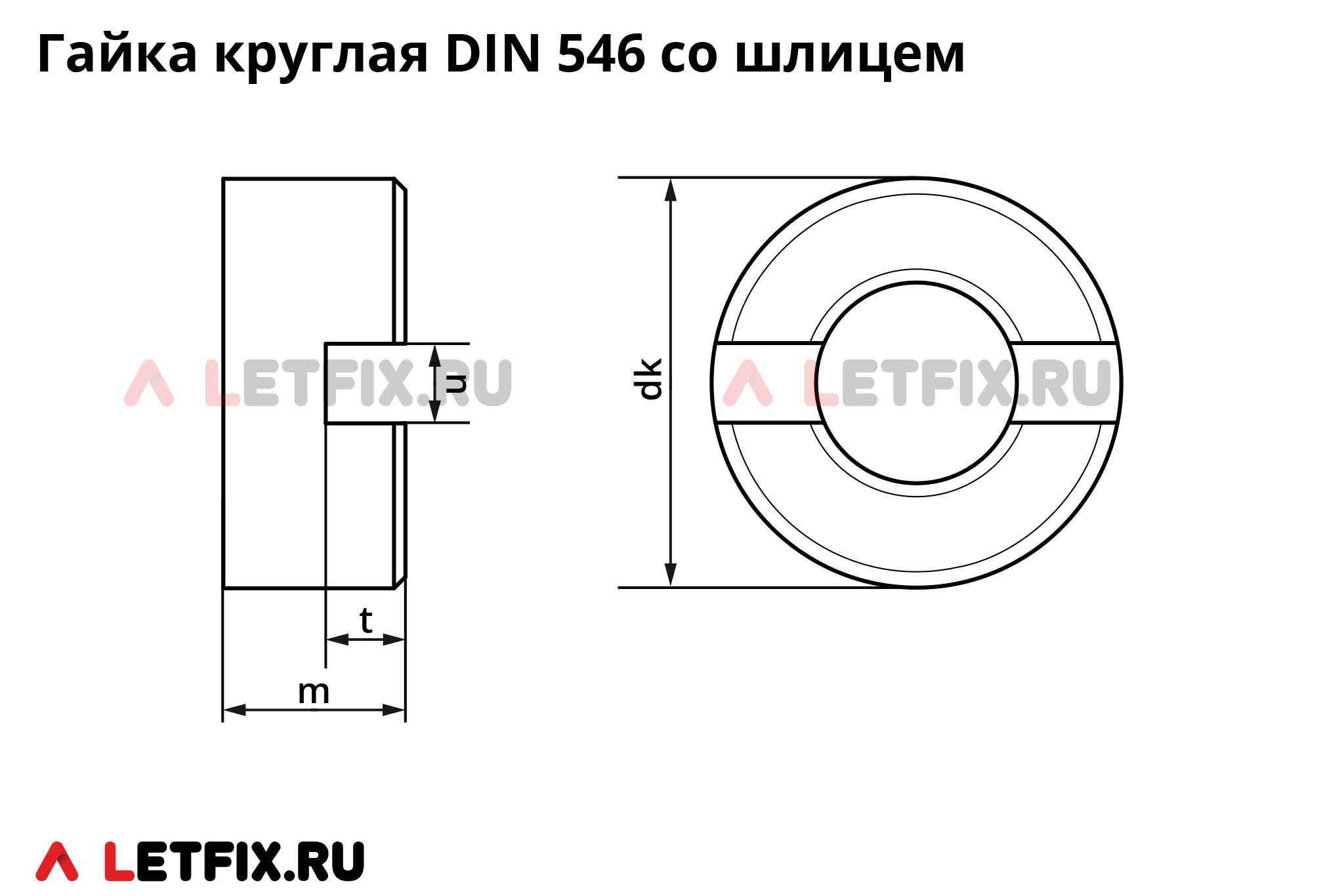

| Размер резьбы | Шаг резьбы | dk, диаметр гайки, в мм | m, высота гайки, в мм | n, размер шлица, в мм | t глубина шлица, в мм | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| мин. | макс.* | мин. | макс.* | номин. | мин. | макс. | мин. | макс. | ||
| М1 | 0,25 | 2,25 | 2,5 | 0,75 | 1 | 0,3 | 0,36 | 0,5 | 0,3 | 0,5 |
| М1,2 | 0,25 | 2,75 | 3 | 0,95 | 1,2 | 0,4 | 0,46 | 0,6 | 0,4 | 0,6 |
| М1,4 | 0,3 | 2,75 | 3 | 1,15 | 1,4 | 0,4 | 0,46 | 0,6 | 0,5 | 0,7 |
| М1,6 | 0,35 | 3,2 | 3,5 | 1,35 | 1,6 | 0,5 | 0,56 | 0,7 | 0,6 | 0,8 |
| М2 | 0,4 | 4,2 | 4,5 | 1,75 | 2 | 1 | 1,06 | 1,2 | 0,8 | 1 |
| М2,5 | 0,45 | 5,2 | 5,5 | 1,95 | 2,2 | 1,2 | 1,26 | 1,51 | 0,9 | 1,1 |
| М3 | 0,5 | 5,7 | 6 | 2,25 | 2,5 | 1,2 | 1,26 | 1,51 | 1 | 1,2 |
| М3,5** | 0,6 | 6,64 | 7 | 2,75 | 3 | 1,4 | 1,46 | 1,71 | 1 | 1,4 |
| М4 | 0,7 | 7,64 | 8 | 3,2 | 3,5 | 1,4 | 1,46 | 1,71 | 1,2 | 1,6 |
| М5 | 0,8 | 8,64 | 9 | 3,9 | 4,2 | 2 | 2,06 | 2,31 | 1,5 | 1,9 |
| М6 | 1 | 10,57 | 11 | 4,7 | 5 | 2,5 | 2,56 | 2,81 | 2 | 2,4 |
| М8 | 1,25 | 13,57 | 14 | 6,14 | 6,5 | 3 | 3,06 | 3,31 | 2,5 | 3 |
| М10 | 1,5 | 17,57 | 18 | 7,64 | 8 | 3,5 | 3,57 | 3,87 | 3,2 | 3,7 |
| М12 | 1,75 | 20,48 | 21 | 9,64 | 10 | 4 | 4,07 | 4,37 | 3,8 | 4,3 |
| М14** | 2 | 23,48 | 24 | 10,57 | 11 | 4 | 4,07 | 4,37 | 3,8 | 4,3 |
| М16 | 2 | 25,48 | 26 | 11,57 | 12 | 4 | 4,07 | 4,37 | 3,8 | 4,3 |
| М18** | 2,5 | 28,48 | 29 | 12,57 | 13 | 4 | 4,07 | 4,37 | 4,8 | 5,5 |
| М20 | 2,5 | 31,38 | 32 | 13,57 | 14 | 5 | 5,07 | 5,37 | 4,8 | 5,5 |
* — номинальный размер.
** — размер применять не рекомендуется.
Материалы и покрытие гаек DIN 546
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Гайки шлицевые круглые ДИН 546, произведенные из углеродистой стали, могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), горячего цинкования, воронения, нанесения цинк-ламельного покрытия, фосфатирования, оксидирования.
Аналоги гаек DIN 546 в стандартах ГОСТ
Аналоги гайки DIN 546 в стандартах ГОСТ:
— ГОСТ 10657-80. Гайки по стандарту ГОСТ 10657-80 соответствуют круглым гайкам по стандарту DIN 546, но регламентирует гайки класса точности В.
