DIN 608 — болт потайной головкой и квадратным подголовником
DIN 608 — болт с потайной головкой и квадратным подголовником. Применяется для соединения и закрепления элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров резьбы.
Стандарт DIN 608 для болтов с потайной головкой с квадратным подголовником регламентирует только размеры резьбы М10 и М12. Аналог болтов DIN 608 в стандарте ГОСТ — ГОСТ 7786-81, в котором регламентированы размеры резьбы от М5 до М20. Различия DIN 608 и ГОСТ 7786 описаны под таблицей.

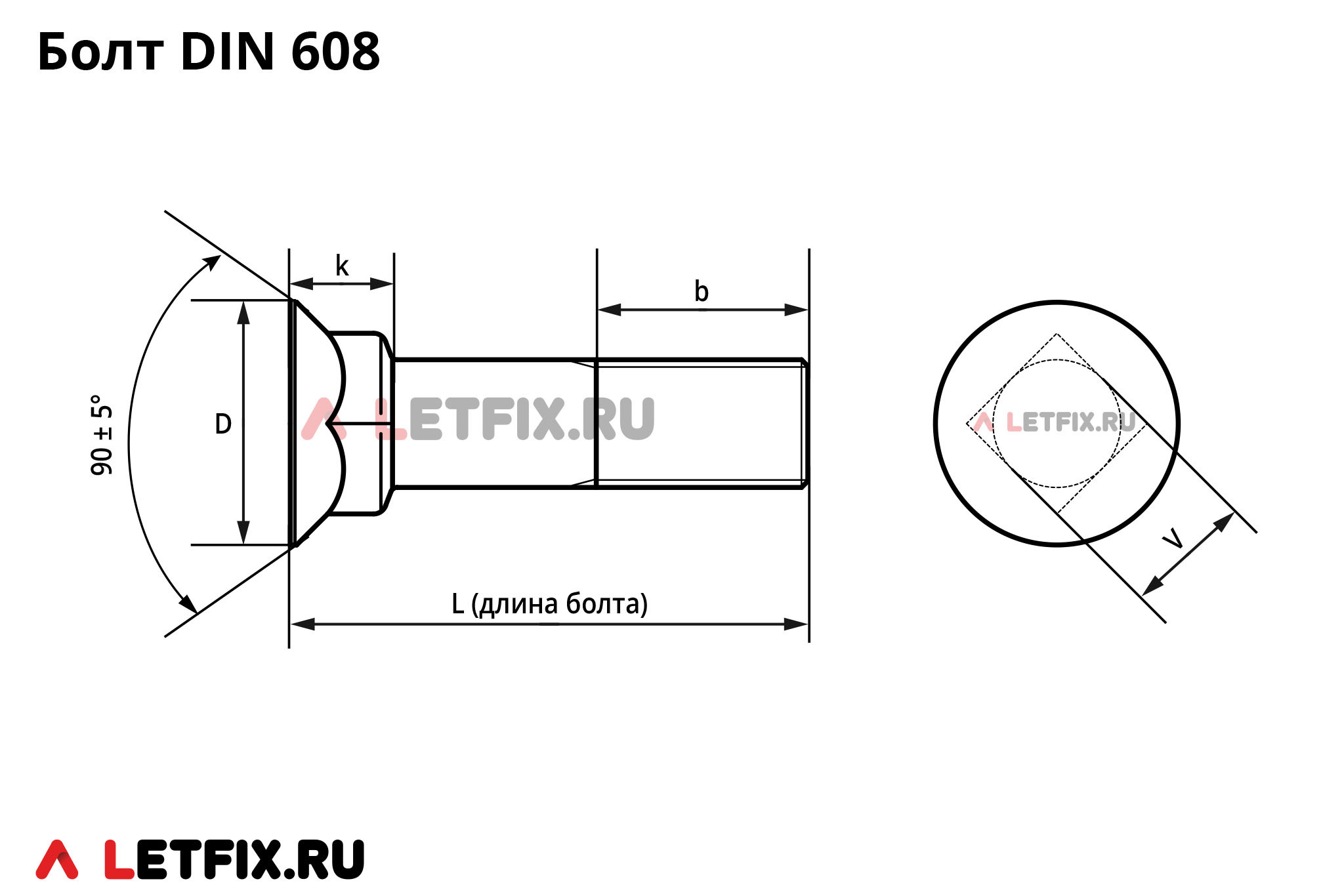

| Размер резьбы | D, диаметр головки, в мм | k, высота головки с подголовником, в мм | V, сторона подголовника, в мм | b, длина резьбы, в мм | |||
|---|---|---|---|---|---|---|---|
| мин. | макс. | мин. | макс. | мин. | макс. | ||
| М10 | 18,35 | 19,65 | 7,55 | 8,45 | 9,42 | 11,3 | 26 |
| М12 | 23,35 | 24,65 | 9,95 | 11,05 | 10,58 | 12,7 | 30 |
Материалы и покрытие болтов DIN 608
Материалы: углеродистая сталь, нержавеющая сталь А2 и А4.
Болты DIN 608 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия или горячего цинкового покрытия.
Аналоги болтов DIN 608 в стандартах ГОСТ и ISO
Аналоги винта DIN 608 в стандартах ГОСТ:
— ГОСТ 7786-81. Стандарт соответствует DIN 608 по основным размерам болтов, но имеет большее разнообразие размеров резьбы и длин. В отечественном стандарте диапазон размеров резьбы — от М5 до М20 ключительно, а также длины до 200 миллиметров.
