DIN 6331. Гайка высокая с фланцем.
DIN 6331 — гайка высокая с фланцем, с метрической резьбой. Фланец гайки может быть либо плоский, либо рифленый. Фланцевые гайки DIN 6331 используются в машиностроении, приборостроении и прочих промышленных, производственных, строительных отраслях совместно с болтами, винтами, шпильками с соответствующим размером резьбы.

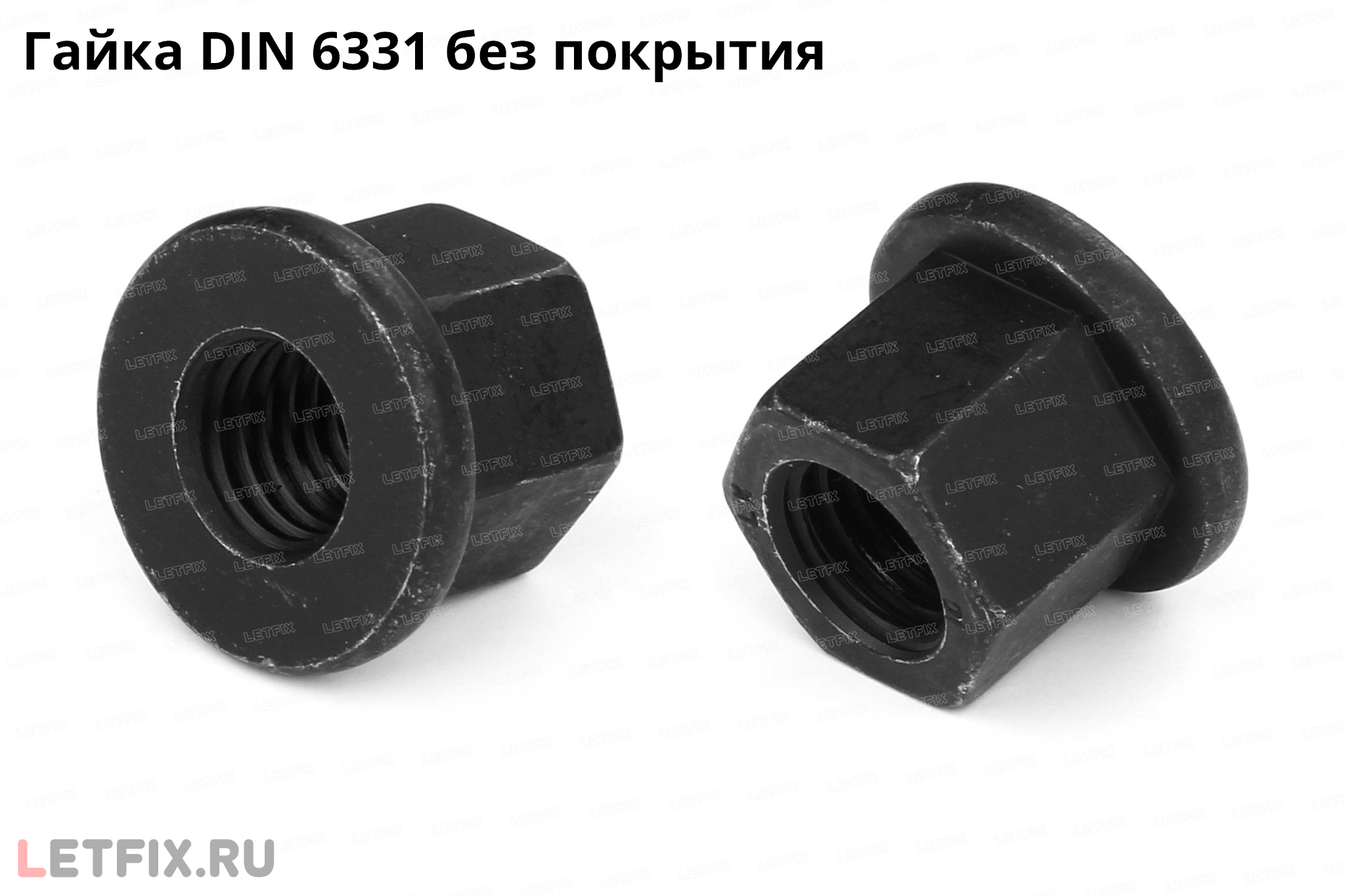

Шестигранная фланцевая гайка DIN 6331 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.
Гайки DIN 6331 имеют класс прочности 8 и 10. Зачастую, гайки DIN 6331 из углеродистой стали оцинкованы.
Ниже приведены основные размеры и характеристики гаек DIN 6331.
| Размер резьбы | s | e | m | a | d1 |
|---|---|---|---|---|---|
| М6 | 10 | 15 | 9 | 3 | 14 |
| М8 | 13 | 15 | 12 | 3,5 | 18 |
| М10 | 16 | 18,4 | 15 | 4 | 22 |
| М10 | 17 | 19,6 | 15 | 4 | 22 |
| М12 | 18 | 20,7 | 18 | 4 | 25 |
| М12 | 19 | 21,9 | 18 | 4 | 25 |
| М14 | 21 | 24,2 | 21 | 4,5 | 28 |
| М14 | 22 | 25,4 | 21 | 4,5 | 28 |
| М16 | 24 | 27,7 | 24 | 5 | 31 |
| М18 | 27 | 31,2 | 27 | 5 | 34 |
| М20 | 30 | 34,6 | 30 | 6 | 37 |
| М22 | 34 | 39,2 | 33 | 6 | 40 |
| М22 | 32 | 36,9 | 33 | 6 | 40 |
| М24 | 36 | 41,5 | 36 | 6 | 45 |
| М27 | 41 | 47,3 | 40 | 8 | 50 |
| М30 | 46 | 53,1 | 45 | 8 | 58 |
| М36 | 55 | 63,5 | 54 | 10 | 68 |
| М42 | 65 | 75 | 63 | 12 | 80 |
| М48 | 75 | 86,5 | 72 | 14 | 92 |
