DIN 653 — винт с накатанной рифленой головкой
DIN 653 — винт с накатанной рифленой головкой прижимного типа. Другое название винта DIN 653 — прижимной винт с накаткой. Винт DIN 653 используется для быстросъемного соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками или отверстиями соответствующих размеров резьбы.

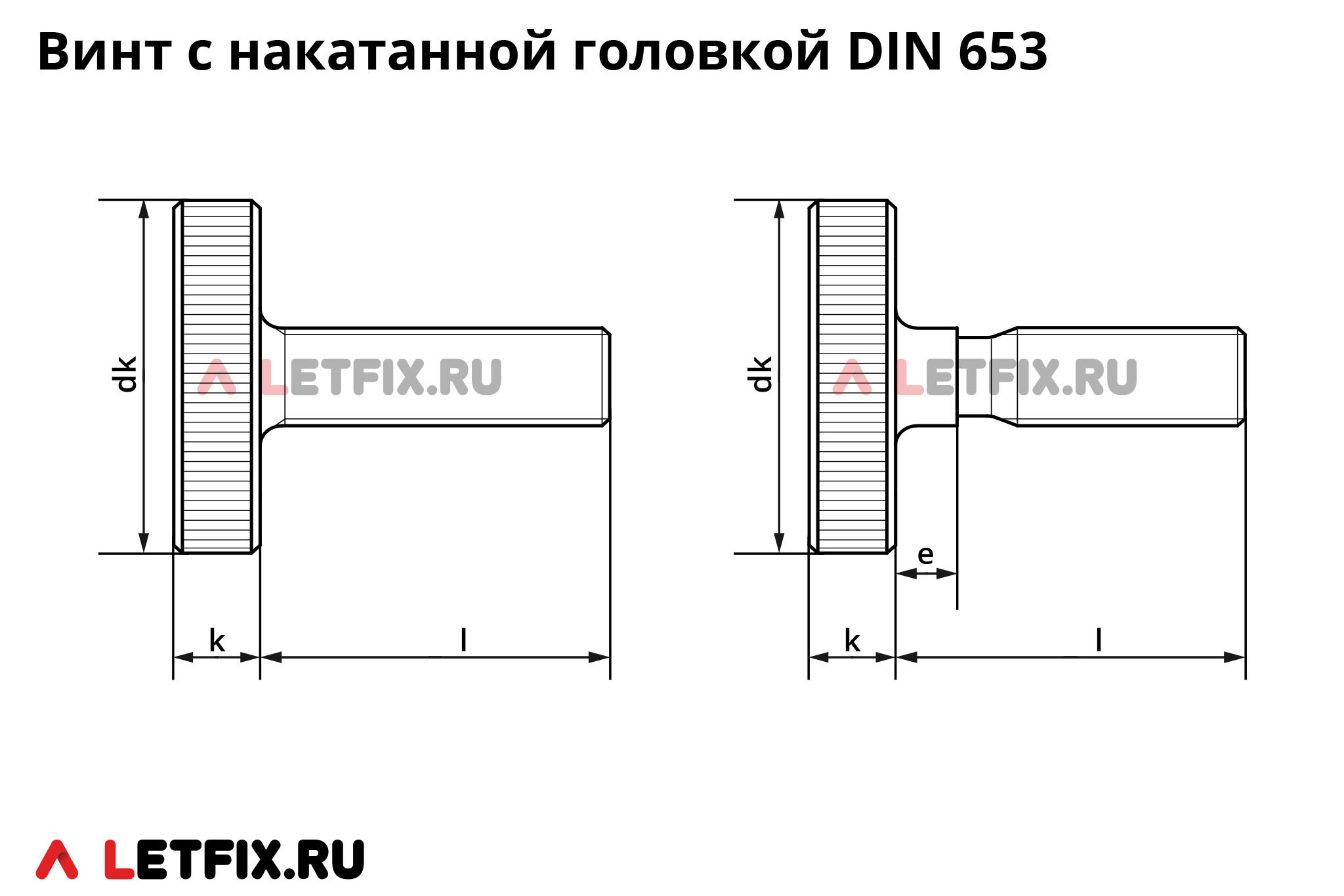

Стандарт DIN 653 для винтов с накатанной рифленой головкой регламентирует винты с размерами резьбы от М1 до М10 включительно.
| Размер резьбы | Шаг резьбы, в мм | dk, диаметр накатки, в мм | k, высота накатки, в мм | e*, в мм | |||
|---|---|---|---|---|---|---|---|
| номин. | мин. | макс. | мин. | макс. | |||
| М1 | 0,25 | 5,5 | 5,26 | 5,74 | 1,25 | 1,5 | — |
| М1,2 | 0,25 | 6 | 5,76 | 6,24 | 1,25 | 1,5 | — |
| М1,4 | 0,3 | 7 | 6,71 | 7,29 | 1,75 | 2 | — |
| М1,6 | 0,35 | 7,5 | 7,21 | 7,79 | 1,75 | 2 | — |
| М2 | 0,4 | 9 | 8,71 | 9,29 | 1,75 | 2 | 1,5 |
| М2,5 | 0,45 | 11 | 10,65 | 11,35 | 2,25 | 2,5 | 2 |
| М3 | 0,5 | 12 | 11,65 | 12,35 | 2,25 | 2,5 | 2 |
| М4 | 0,7 | 16 | 15,65 | 16,35 | 3,2 | 3,5 | 3 |
| М5 | 0,8 | 20 | 19,58 | 20,42 | 3,7 | 4 | 3 |
| М6 | 1 | 24 | 23,58 | 24,42 | 4,7 | 5 | 4 |
| М8 | 1,25 | 30 | 29,58 | 30,42 | 5,7 | 6 | 5 |
| М10 | 1,5 | 36 | 35,5 | 36,5 | 7,64 | 8 | 6 |
* — e используется для длин включительно: М2 — от 8 мм; М2,5 — от 10 мм; М3 — от 12 мм; М4 и М5 — от 18 мм; М6 — от 20 мм; М8 — от 25 мм; М10 — от 30 мм. Для длин менее указанных размеров проточка не используется.
Материалы и покрытие винтов DIN 653
Материалы: углеродистая сталь, нержавеющая сталь А1, латунь.
Винты ДИН 653 с накатанной головкой, выполненные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов DIN 653 в стандартах ГОСТ, ISO и DIN
В стандартах ГОСТ и ISO аналоги винтов DIN 653 отсутствуют. Винт с накатанной головкой и подголовником — DIN 465.
